Přímé zasunutí plné vodiče jednoho průřezu nad
a nejméně dvou průřezů pod jmenovitým průřezem svorky
lze přímo zasunout, bez použití nástrojů.
Program TOPJOB®
S nabízí tři držáky štítků WMB nebo
Mini WSB, doprostřed lze umístit také nekonečnou pásku. příbalovém letáku.
Integrovaný dvouřadý sys-
tém oddělenou pružinou
určený upevnění hřebe-
nových můstků, zkušebního
příslušenství konektorů
Délku odizolování naleznete obalu, resp.
Volitelné zkoušení řadových svorek TOPJOB®
S
zkušebním adaptérem nebo zkušební odbočkou
Popisy vytvářejí pomocí termotransferové tiskárny soft-
waru „WAGO smartMarking“.1
24

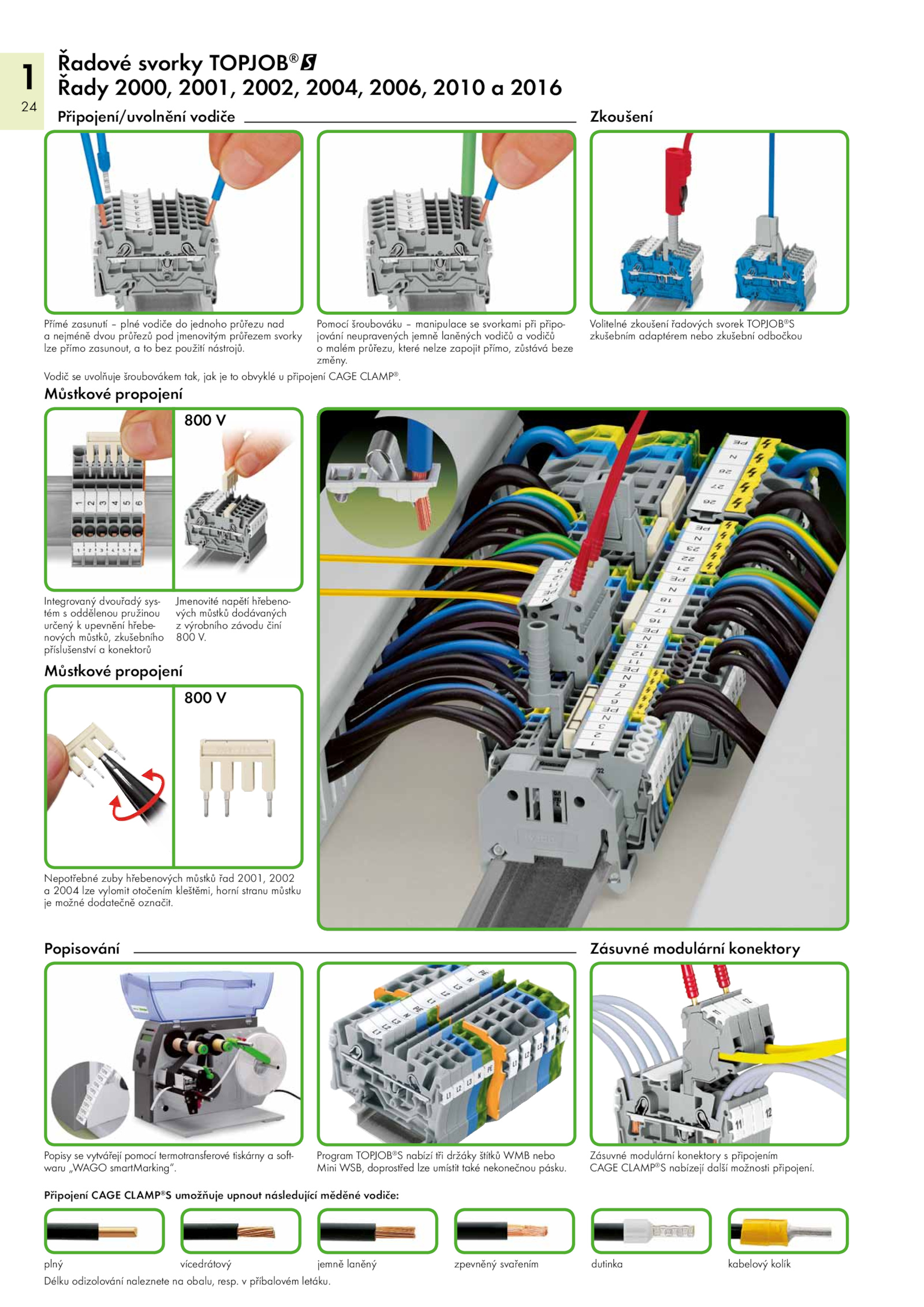

Řadové svorky TOPJOB®
@
Řady 2000, 2001, 2002, 2004, 2006, 2010 2016
Můstkové propojení
Zkoušení
Zásuvné modulární konektory
Nepotřebné zuby hřebenových můstků řad 2001, 2002
a 2004 lze vylomit otočením kleštěmi, horní stranu můstku
je možné dodatečně označit.
Vodič uvolňuje šroubovákem tak, jak obvyklé připojení CAGE CLAMP®
.
Zásuvné modulární konektory připojením
CAGE CLAMP®
S nabízejí další možnosti připojení.
Připojení/uvolnění vodiče
Můstkové propojení
Popisování
Pomocí šroubováku manipulace svorkami při připo-
jování neupravených jemně laněných vodičů vodičů
o malém průřezu, které nelze zapojit přímo, zůstává beze
změny.
Jmenovité napětí hřebeno-
vých můstků dodávaných
z výrobního závodu činí
800 V.
800 V
800 V
vícedrátový jemně laněný zpevněný svařením dutinka kabelový kolík
Připojení CAGE CLAMP®
S umožňuje upnout následující měděné vodiče:
plný
