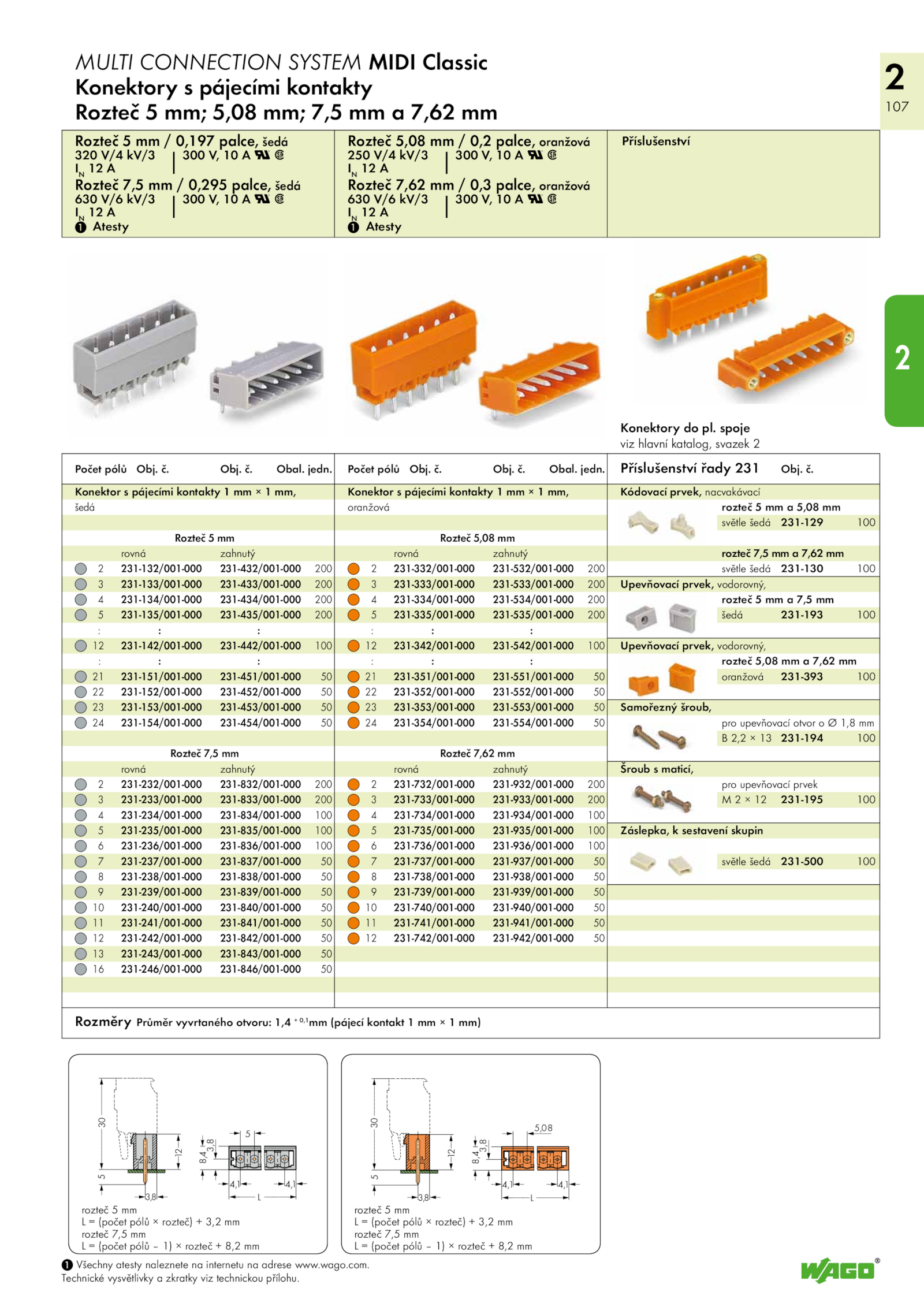

MULTI CONNECTION SYSTEM MIDI Classic
Konektory pájecími kontakty
Rozteč mm; 5,08 mm; 7,5 7,62 mm
Rozteč 0,197 palce, šedá
320 V/4 kV/3 300 2
IN
12 A
Rozteč 7,5 0,295 palce, šedá
630 V/6 kV/3 300 2
IN
12 A
Příslušenství
Konektory pl. Obal. č.
rozteč mm
L (počet pólů rozteč) 3,2 mm
rozteč 7,5 mm
L (počet pólů rozteč 8,2 mm
rozteč mm
L (počet pólů rozteč) 3,2 mm
rozteč 7,5 mm
L (počet pólů rozteč 8,2 mm
Počet pólů Obj.
Rozměry
Průměr vyvrtaného otvoru: 1,4 0,1
mm (pájecí kontakt mm)
Konektor pájecími kontakty mm,
šedá
Rozteč mm
rovná zahnutý
2 231-132/001-000 231-432/001-000 200
3 231-133/001-000 231-433/001-000 200
4 231-134/001-000 231-434/001-000 200
5 231-135/001-000 231-435/001-000 200
:
12 231-142/001-000 231-442/001-000 100
:
21 231-151/001-000 231-451/001-000 50
22 231-152/001-000 231-452/001-000 50
23 231-153/001-000 231-453/001-000 50
24 231-154/001-000 231-454/001-000 50
Rozteč 7,5 mm
rovná zahnutý
2 231-232/001-000 231-832/001-000 200
3 231-233/001-000 231-833/001-000 200
4 231-234/001-000 231-834/001-000 100
5 231-235/001-000 231-835/001-000 100
6 231-236/001-000 231-836/001-000 100
7 231-237/001-000 231-837/001-000 50
8 231-238/001-000 231-838/001-000 50
9 231-239/001-000 231-839/001-000 50
10 231-240/001-000 231-840/001-000 50
11 231-241/001-000 231-841/001-000 50
12 231-242/001-000 231-842/001-000 50
13 231-243/001-000 231-843/001-000 50
16 231-246/001-000 231-846/001-000 50
Počet pólů Obj.com.
1 Atesty Atesty
.
Konektor pájecími kontakty mm,
oranžová
Rozteč 5,08 mm
rovná zahnutý
2 231-332/001-000 231-532/001-000 200
3 231-333/001-000 231-533/001-000 200
4 231-334/001-000 231-534/001-000 200
5 231-335/001-000 231-535/001-000 200
:
12 231-342/001-000 231-542/001-000 100
:
21 231-351/001-000 231-551/001-000 50
22 231-352/001-000 231-552/001-000 50
23 231-353/001-000 231-553/001-000 50
24 231-354/001-000 231-554/001-000 50
Rozteč 7,62 mm
rovná zahnutý
2 231-732/001-000 231-932/001-000 200
3 231-733/001-000 231-933/001-000 200
4 231-734/001-000 231-934/001-000 100
5 231-735/001-000 231-935/001-000 100
6 231-736/001-000 231-936/001-000 100
7 231-737/001-000 231-937/001-000 50
8 231-738/001-000 231-938/001-000 50
9 231-739/001-000 231-939/001-000 50
10 231-740/001-000 231-940/001-000 50
11 231-741/001-000 231-941/001-000 50
12 231-742/001-000 231-942/001-000 50
Kódovací prvek, nacvakávací
rozteč 5,08 mm
světle šedá 231-129 100
rozteč 7,5 7,62 mm
světle šedá 231-130 100
Upevňovací prvek, vodorovný,
rozteč 7,5 mm
šedá
231-193 100
Upevňovací prvek, vodorovný,
rozteč 5,08 7,62 mm
oranžová 231-393 100
Samořezný šroub,
pro upevňovací otvor 1,8 mm
2,2 13 231-194 100
Šroub maticí,
pro upevňovací prvek
12 231-195 100
Záslepka, sestavení skupin
světle šedá 231-500 100
Příslušenství řady 231 Obj. č. spoje
viz hlavní katalog, svazek 2
Rozteč 5,08 0,2 palce, oranžová
250 V/4 kV/3 300 2
IN
12 A
Rozteč 7,62 0,3 palce, oranžová
630 V/6 kV/3 300 2
IN
12 A
