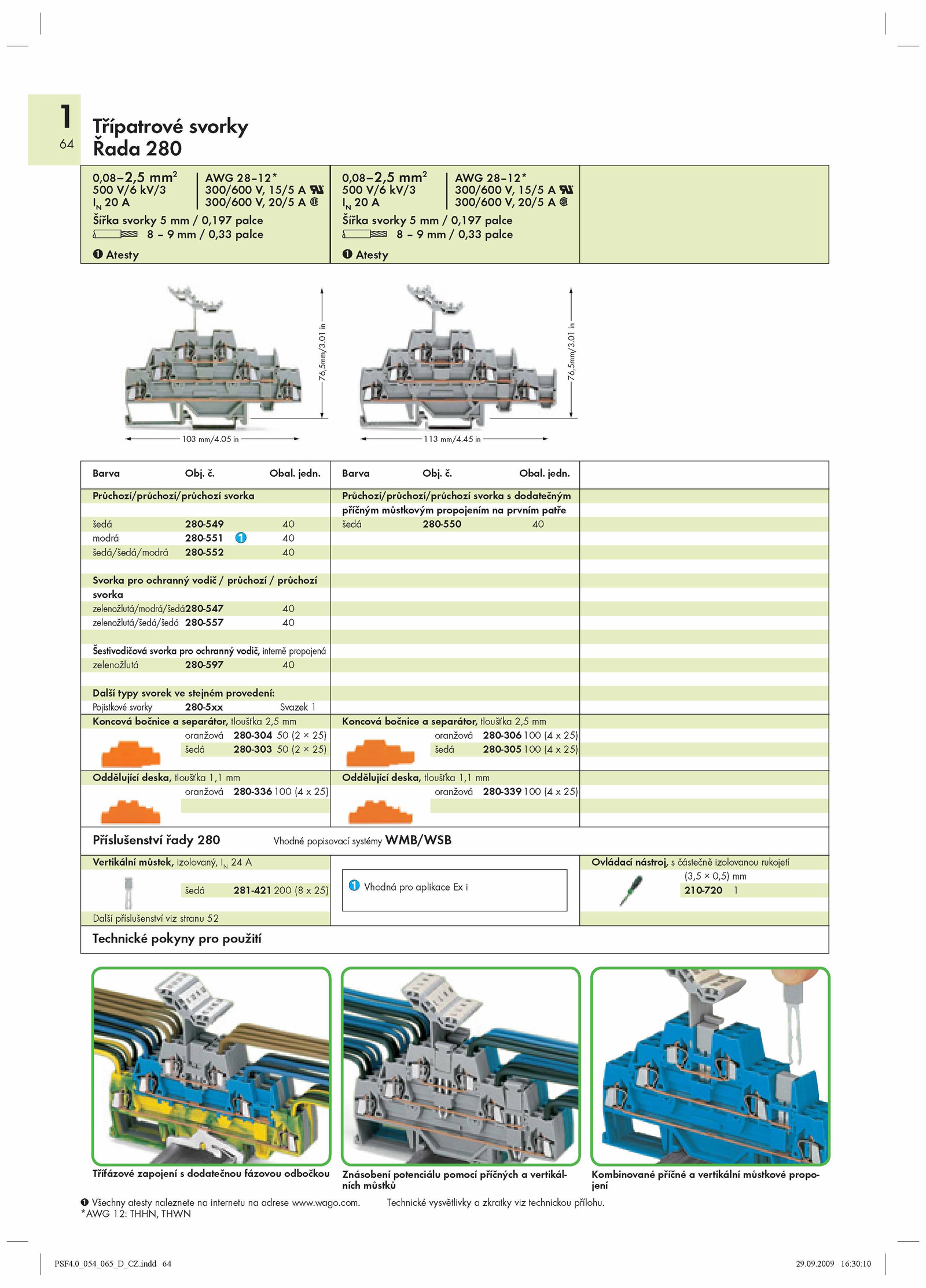

.Třípatrové svorky
64 Řada 280
0,08-2,5 28-12*
500 V/6 kV/3 300/600 15/5 U
IN 300/600 20/5 ®
Šířka svorky 0,197 palce
L 0,33 palce
O Atesty
0,08-2,5 28-12*
500 kV/3 300/600 15/5 U
In 300/600 20/5 ®
Šířka svorky 0,197 palce
L 0,33 palce
O Atesty
-
Barva Obj.wago. Obal. Barva Obj.
Průchozí/průchozí/průchozí svorka
šedá 280-549 40
modrá 280-551 40
šedá/šedá/modrá 280-552 40
Svorka pro ochranný vodič průchozí průchozí
svorka
zelenožlutá/modrá/šedá280-547 40
zelenožlutá/šedá/šedá 280-557 40
Šestivodičová svorka pro ochranný vodič, interně propojená
zelenožlutá 280-597 40
Další typ svorek stejném provedení:
Pojistkové svorky 280-5xx Svazek 1
Průchozí/průchozí/průchozí svorka dodatečným
příčným můstkovým propojením prvním patře
šedá 280-550 40
Koncová bočnice separátor, tloušťka 2,5 mm
oranžová 280-304 25)
šedá 280-303 25)
Koncová bočnice separátor, tloušťka 2,5 mm
oranžová 280-306 100 25)
šedá 280-305 100 )
Oddělující deska, tloušťka 1,1 mm
oranžová 280-336 100 25)
Oddělující deska, tloušťka 1,1 mm
oranžová 280-339 100 25)
Příslušenství 280 Vhodné popisovací systémy SB
Vertikální můstek, izolovaný, A
šedá 281-421 200 25)
Další příslušenství viz stranu 52
O Vhodná pro aplikace i
Ovládací nástroj, částečně izolovanou rukojetí
m (3,5 0,5) mm
f 210-720 1
Technické kyny pro použití
Třífázové zapojení dodatečnou fázovou odbočkou Znásobení potenciálu pomocí příčných vertikál
ních můstků
O Všechny atesty naleznete internetu adrese www.0 054 065 CZ. jedn. jedn.
PSF4.
*AWG 12: THHN, THWN
Kombinované příčné vertikální můstkové propo
jení
Technické vysvětlivky zkratky viz technickou přílohu
