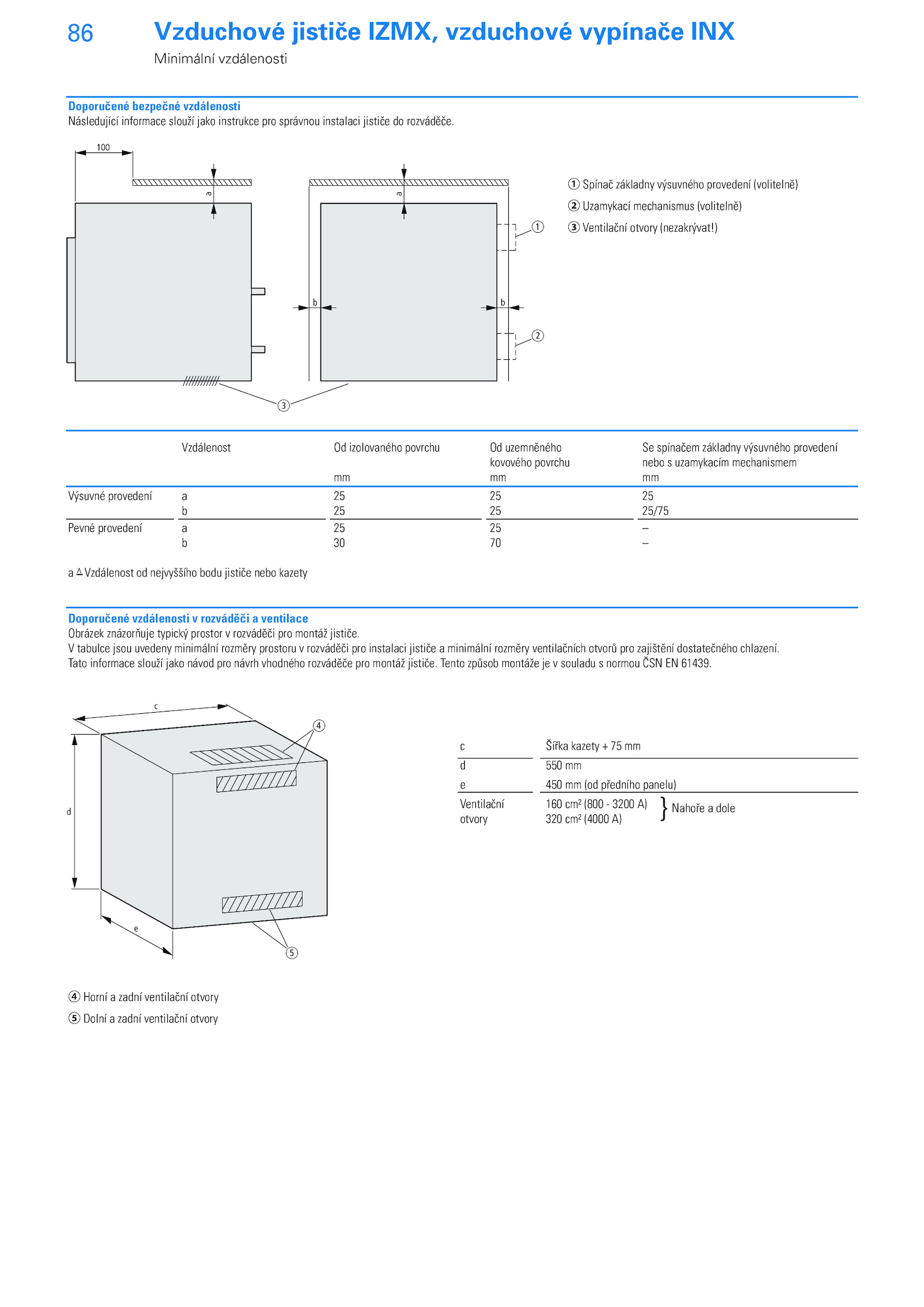

Vzduchové jističe IZMX, vzduchové vypínače INX
Minimální vzdálenosti
Doporučené bezpečné vzdálenosti
Následující informace slouží jako instrukce pro správnou instalaci jističe rozváděče.
V tabulce jsou uvedeny minimální rozměry prostoru rozváděči pro instalaci jističe minimální rozměry ventilačních otvorů pro zajištění dostatečného chlazení. Tento způsob montáže souladu normou ČSN 61439.
① Spínač základny výsuvného provedení (volitelně)
② Uzamykací mechanismus (volitelně)
③ Ventilační otvory (nezakrývat!)
④ Horní zadní ventilační otvory
⑤ Dolní zadní ventilační otvory
e
d
d
e
c
100
b
b
b
a
a
a
c
.
Vzdálenost izolovaného povrchu uzemněného spínačem základny výsuvného provedení
kovového povrchu nebo uzamykacím mechanismem
mm mm
Výsuvné provedení 25
b 25/75
Pevné provedení –
b –
a Vzdálenost nejvyššího bodu jističe nebo kazety
c Šířka kazety mm
d 550 mm
e 450 (od předního panelu)
Ventilační 160 cm² (800 3200 A)
otvory 320 cm² (4000 A)
Nahoře dole
}
Doporučené vzdálenosti rozváděči ventilace
Obrázek znázorňuje typický prostor rozváděči pro montáž jističe.
Tato informace slouží jako návod pro návrh vhodného rozváděče pro montáž jističe
