Poznámky redaktora

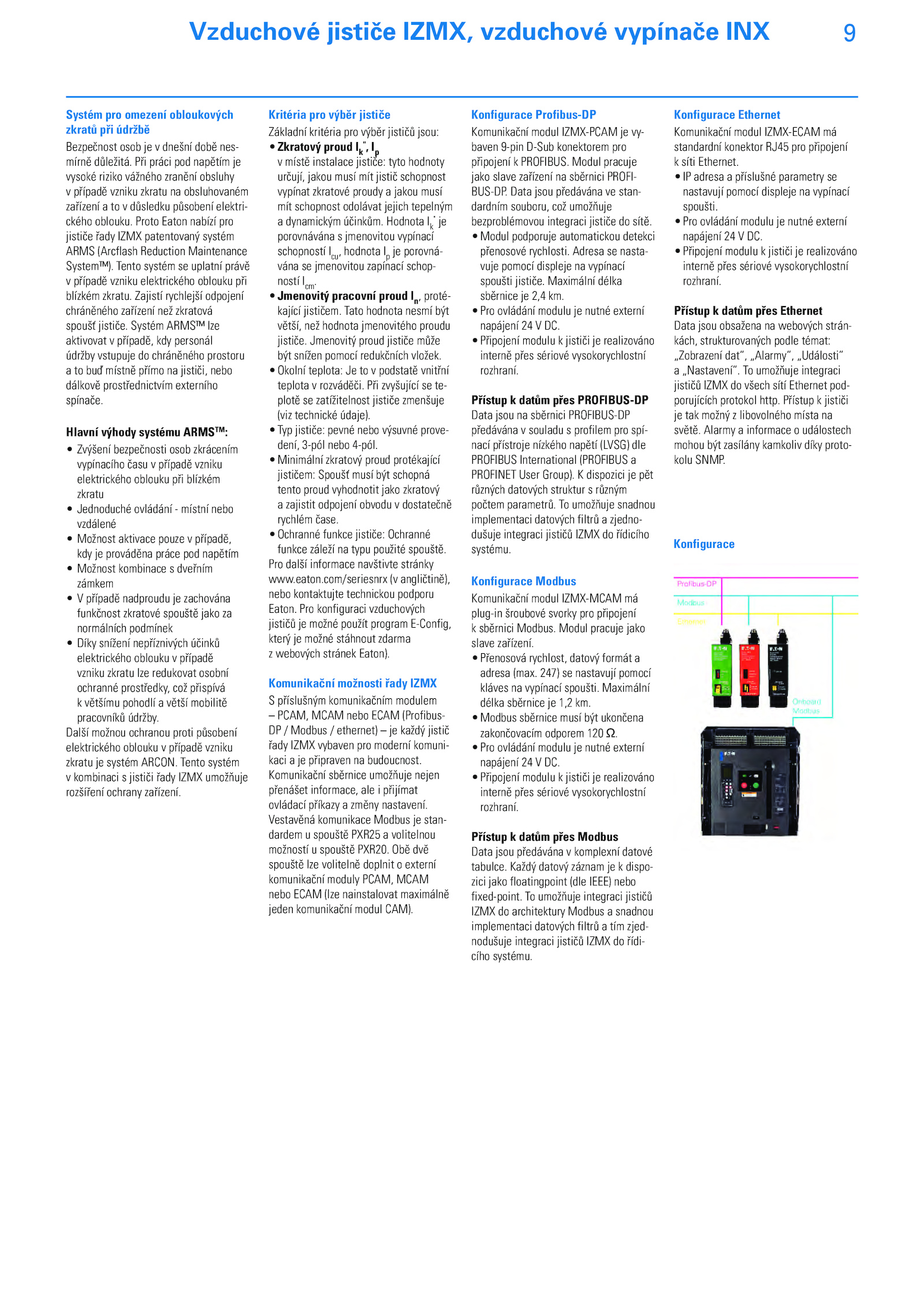

•Minimální zkratový proud protékající jističem: Spoušť musí být schopná tento proud vyhodnotit jako zkratový a zajistit odpojení obvodu dostatečně rychlém čase. Pro další informace navštivte stránky www. Modul pracuje jako slave zařízení. •Pro ovládání modulu nutné externí napájení DC. Konfigurace Ethernet Komunikační modul IZMX-ECAM má standardní konektor RJ45 pro připojení k síti Ethernet. Při práci pod napětím je vysoké riziko vážného zranění obsluhy v případě vzniku zkratu obsluhovaném zařízení důsledku působení elektri- ckého oblouku. Konfigurace . dispozici pět různých datových struktur různým počtem parametrů. •IP adresa příslušné parametry se nastavují pomocí displeje vypínací spoušti.9 Vzduchové jističe IZMX, vzduchové vypínače INX Systém pro omezení obloukových zkratů při údržbě Bezpečnost osob dnešní době nes- mírně důležitá. Tato hodnota nesmí být větší, než hodnota jmenovitého proudu jističe. •Pro ovládání modulu nutné externí napájení DC. Vestavěná komunikace Modbus stan- dardem spouště PXR25 volitelnou možností spouště PXR20. •Pro ovládání modulu nutné externí napájení DC. Konfigurace Profibus-DP Komunikační modul IZMX-PCAM vy- baven 9-pin D-Sub konektorem pro připojení PROFIBUS. Adresa nasta- vuje pomocí displeje vypínací spoušti jističe. Proto Eaton nabízí pro jističe řady IZMX patentovaný systém ARMS (Arcflash Reduction Maintenance System™). Obě dvě spouště lze volitelně doplnit externí komunikační moduly PCAM, MCAM nebo ECAM (lze nainstalovat maximálně jeden komunikační modul CAM). Komunikační možnosti řady IZMX S příslušným komunikačním modulem – PCAM, MCAM nebo ECAM (Profibus- DP Modbus ethernet) každý jistič řady IZMX vybaven pro moderní komuni- kaci připraven budoucnost. Tento systém uplatní právě v případě vzniku elektrického oblouku při blízkém zkratu. umožňuje snadnou implementaci datových filtrů zjedno- dušuje integraci jističů IZMX řídicího systému. Přístup datům přes Ethernet Data jsou obsažena webových strán- kách, strukturovaných podle témat: „Zobrazení dat“, „Alarmy“, „Události“ a „Nastavení“. •Jmenovitý pracovní proud In, proté- kající jističem. Přístup jističi je tak možný libovolného místa na světě. Přístup datům přes Modbus Data jsou předávána komplexní datové tabulce. Alarmy informace událostech mohou být zasílány kamkoliv díky proto- kolu SNMP. 247) nastavují pomocí kláves vypínací spoušti. •Připojení modulu jističi realizováno interně přes sériové vysokorychlostní rozhraní. •Ochranné funkce jističe: Ochranné funkce záleží typu použité spouště. Hlavní výhody systému ARMSTM : • Zvýšení bezpečnosti osob zkrácením vypínacího času případě vzniku elektrického oblouku při blízkém zkratu • Jednoduché ovládání místní nebo vzdálené • Možnost aktivace pouze případě, kdy prováděna práce pod napětím • Možnost kombinace dveřním zámkem • případě nadproudu zachována funkčnost zkratové spouště jako za normálních podmínek • Díky snížení nepříznivých účinků elektrického oblouku případě vzniku zkratu lze redukovat osobní ochranné prostředky, což přispívá k většímu pohodlí větší mobilitě pracovníků údržby. •Připojení modulu jističi realizováno interně přes sériové vysokorychlostní rozhraní. •Připojení modulu jističi realizováno interně přes sériové vysokorychlostní rozhraní. Modul pracuje jako slave zařízení sběrnici PROFI- BUS-DP. •Modbus sběrnice musí být ukončena zakončovacím odporem 120 Ω. Tento systém v kombinaci jističi řady IZMX umožňuje rozšíření ochrany zařízení. Jmenovitý proud jističe může být snížen pomocí redukčních vložek. Systém ARMS™ lze aktivovat případě, kdy personál údržby vstupuje chráněného prostoru a buď místně přímo jističi, nebo dálkově prostřednictvím externího spínače.eaton. Další možnou ochranou proti působení elektrického oblouku případě vzniku zkratu systém ARCON. Pro konfiguraci vzduchových jističů možné použít program E-Config, který možné stáhnout zdarma z webových stránek Eaton). Při zvyšující te- plotě zatížitelnost jističe zmenšuje (viz technické údaje). Data jsou předávána stan- dardním souboru, což umožňuje bezproblémovou integraci jističe sítě. umožňuje integraci jističů IZMX všech sítí Ethernet pod- porujících protokol http. Zajistí rychlejší odpojení chráněného zařízení než zkratová spoušť jističe. Maximální délka sběrnice 1,2 km. •Přenosová rychlost, datový formát a adresa (max. •Okolní teplota: podstatě vnitřní teplota rozváděči. •Typ jističe: pevné nebo výsuvné prove- dení, 3-pól nebo 4-pól. Přístup datům přes PROFIBUS-DP Data jsou sběrnici PROFIBUS-DP předávána souladu profilem pro spí- nací přístroje nízkého napětí (LVSG) dle PROFIBUS International (PROFIBUS a PROFINET User Group). Hodnota Ik " je porovnávána jmenovitou vypínací schopností Icu, hodnota porovná- vána jmenovitou zapínací schop- ností Icm. umožňuje integraci jističů IZMX architektury Modbus snadnou implementaci datových filtrů tím zjed- nodušuje integraci jističů IZMX řídi- cího systému. Kritéria pro výběr jističe Základní kritéria pro výběr jističů jsou: •Zkratový proud Ik " , Ip v místě instalace jističe: tyto hodnoty určují, jakou musí mít jistič schopnost vypínat zkratové proudy jakou musí mít schopnost odolávat jejich tepelným a dynamickým účinkům.com/seriesnrx angličtině), nebo kontaktujte technickou podporu Eaton. Konfigurace Modbus Komunikační modul IZMX-MCAM má plug-in šroubové svorky pro připojení k sběrnici Modbus. •Modul podporuje automatickou detekci přenosové rychlosti. Komunikační sběrnice umožňuje nejen přenášet informace, ale přijímat ovládací příkazy změny nastavení. Maximální délka sběrnice 2,4 km. Každý datový záznam dispo- zici jako floatingpoint (dle IEEE) nebo fixed-point
