Údržba tomto případě musí být prováděna firmou Eaton. mezní zkratová vyp.5

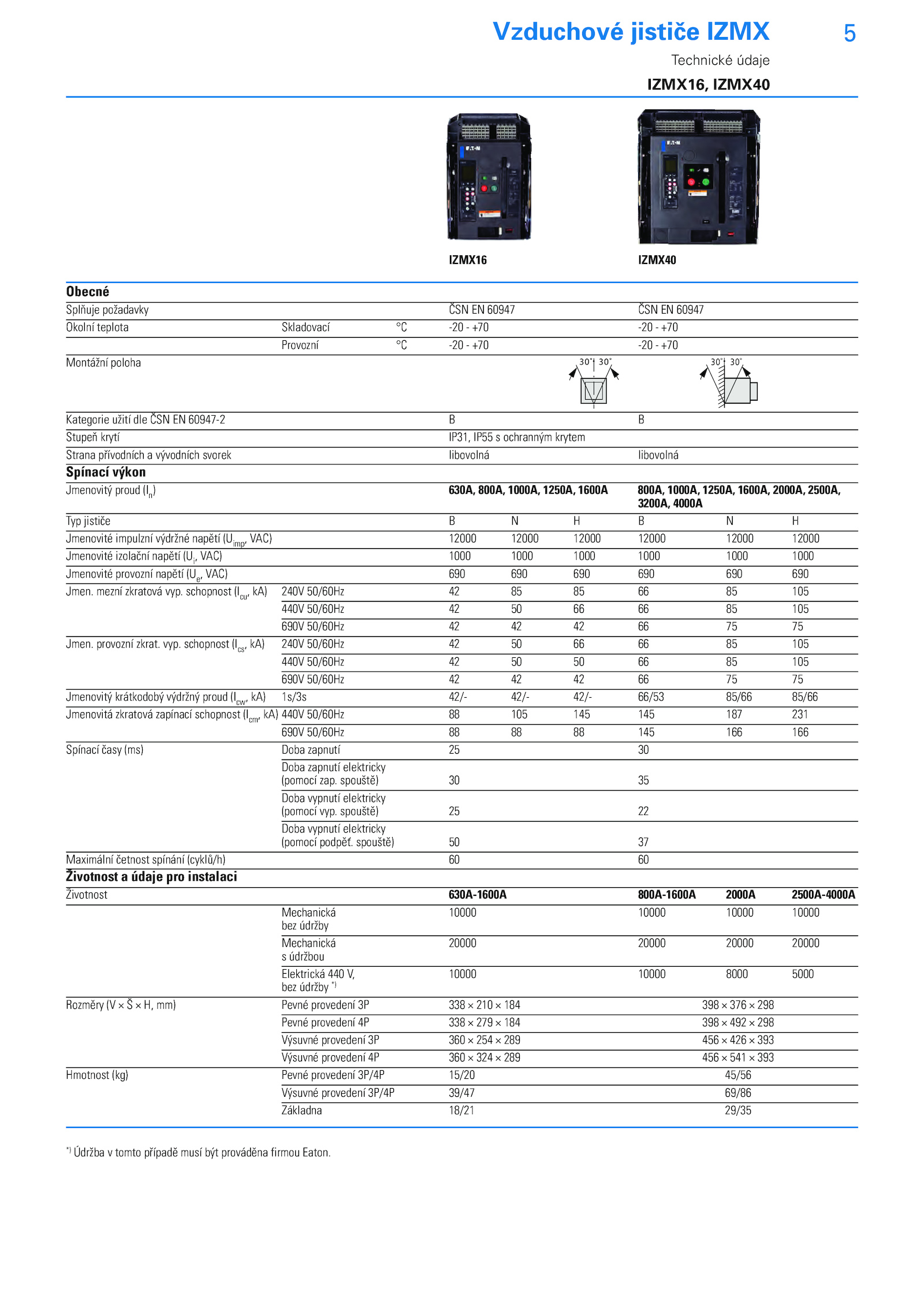

Vzduchové jističe IZMX
Technické údaje
IZMX16, IZMX40
Obecné
Splňuje požadavky ČSN 60947 ČSN 60947
Okolní teplota Skladovací -20 +70 -20 +70
Provozní -20 +70 -20 +70
Montážní poloha
Kategorie užití dle ČSN 60947-2 B
Stupeň krytí IP31, IP55 ochranným krytem
Strana přívodních vývodních svorek libovolná libovolná
Spínací výkon
Jmenovitý proud (In) 630A, 800A, 1000A, 1250A, 1600A 800A, 1000A, 1250A, 1600A, 2000A, 2500A,
3200A, 4000A
Typ jističe H
Jmenovité impulzní výdržné napětí (Uimp, VAC) 12000 12000 12000 12000 12000 12000
Jmenovité izolační napětí (Ui, VAC) 1000 1000 1000 1000 1000 1000
Jmenovité provozní napětí (Ue, VAC) 690 690 690 690 690 690
Jmen. schopnost (Ics, kA) 240V 50/60Hz 105
440V 50/60Hz 105
690V 50/60Hz 75
Jmenovitý krátkodobý výdržný proud (Icw, kA) 1s/3s 42/- 42/- 42/- 66/53 85/66 85/66
Jmenovitá zkratová zapínací schopnost (Icm, kA) 440V 50/60Hz 105 145 145 187 231
690V 50/60Hz 145 166 166
Spínací časy (ms) Doba zapnutí 30
Doba zapnutí elektricky
(pomocí zap.
. spouště) 35
Doba vypnutí elektricky
(pomocí vyp. schopnost (Icu, kA) 240V 50/60Hz 105
440V 50/60Hz 105
690V 50/60Hz 75
Jmen. provozní zkrat. vyp. spouště) 22
Doba vypnutí elektricky
(pomocí podpěť
