Vzduchové jističe IZMX, vzduchové vypínače INX
IZMX16, INX16, IZMX40, INX40
5
8
1
2
3
3
6
15
7
3
4
9

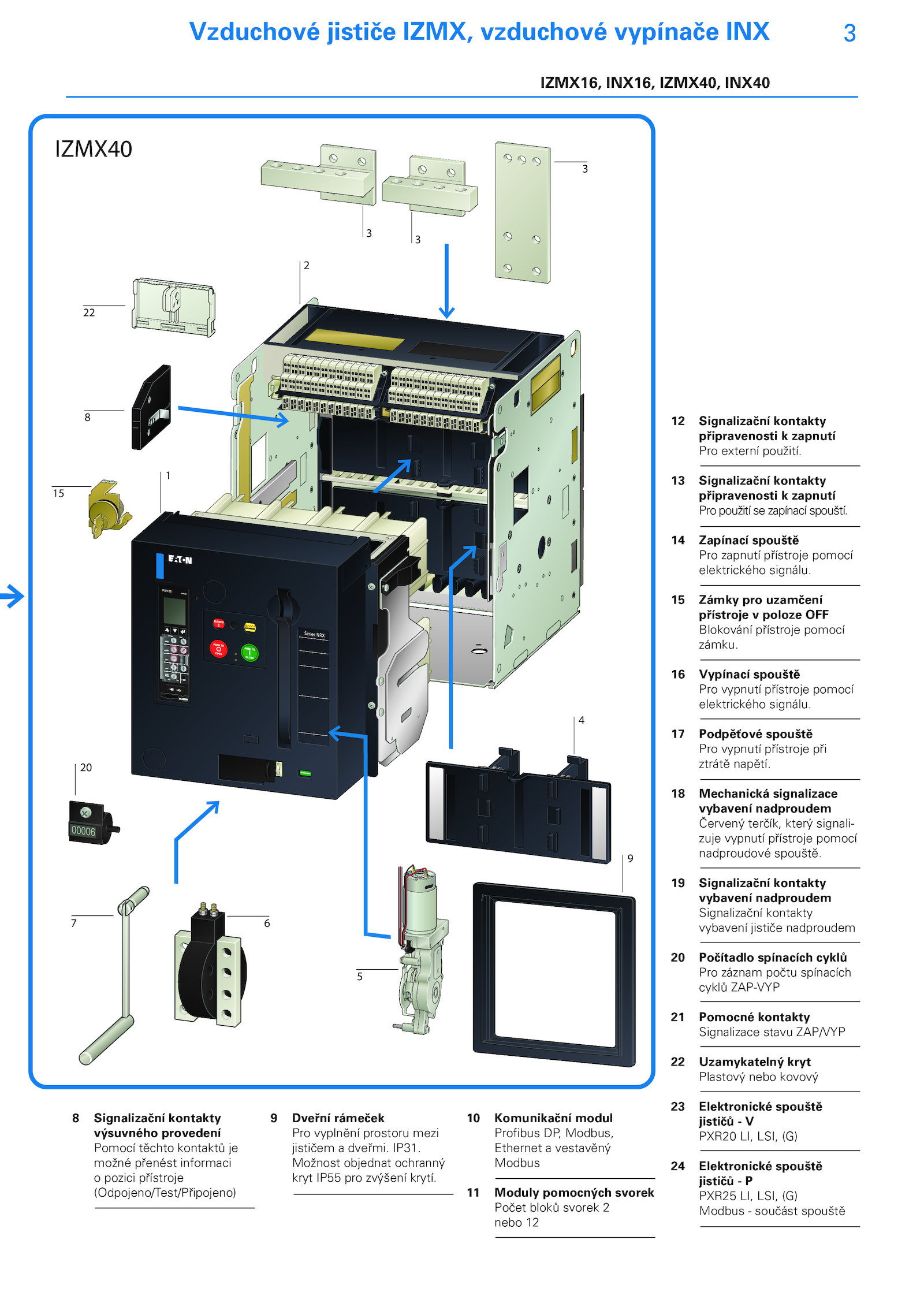

IZMX40
20
22
8 Signalizační kontakty
výsuvného provedení
Pomocí těchto kontaktů je
možné přenést informaci
o pozici přístroje
(Odpojeno/Test/Připojeno)
9 Dveřní rámeček
Pro vyplnění prostoru mezi
jističem dveřmi. IP31.
18 Mechanická signalizace
vybavení nadproudem
Červený terčík, který signali-
zuje vypnutí přístroje pomocí
nadproudové spouště.
Možnost objednat ochranný
kryt IP55 pro zvýšení krytí.
13 Signalizační kontakty
připravenosti zapnutí
Pro použití zapínací spouští.
15 Zámky pro uzamčení
přístroje poloze OFF
Blokování přístroje pomocí
zámku.
17 Podpěťové spouště
Pro vypnutí přístroje při
ztrátě napětí.
10 Komunikační modul
Profibus DP, Modbus,
Ethernet vestavěný
Modbus
11 Moduly pomocných svorek
Počet bloků svorek 2
nebo 12
12 Signalizační kontakty
připravenosti zapnutí
Pro externí použití.
16 Vypínací spouště
Pro vypnutí přístroje pomocí
elektrického signálu.
19 Signalizační kontakty
vybavení nadproudem
Signalizační kontakty
vybavení jističe nadproudem
20 Počítadlo spínacích cyklů
Pro záznam počtu spínacích
cyklů ZAP-VYP
21 Pomocné kontakty
Signalizace stavu ZAP/VYP
22 Uzamykatelný kryt
Plastový nebo kovový
23 Elektronické spouště
jističů V
PXR20 LI, LSI, (G)
24 Elektronické spouště
jističů P
PXR25 LI, LSI, (G)
Modbus součást spouště
.
14 Zapínací spouště
Pro zapnutí přístroje pomocí
elektrického signálu
