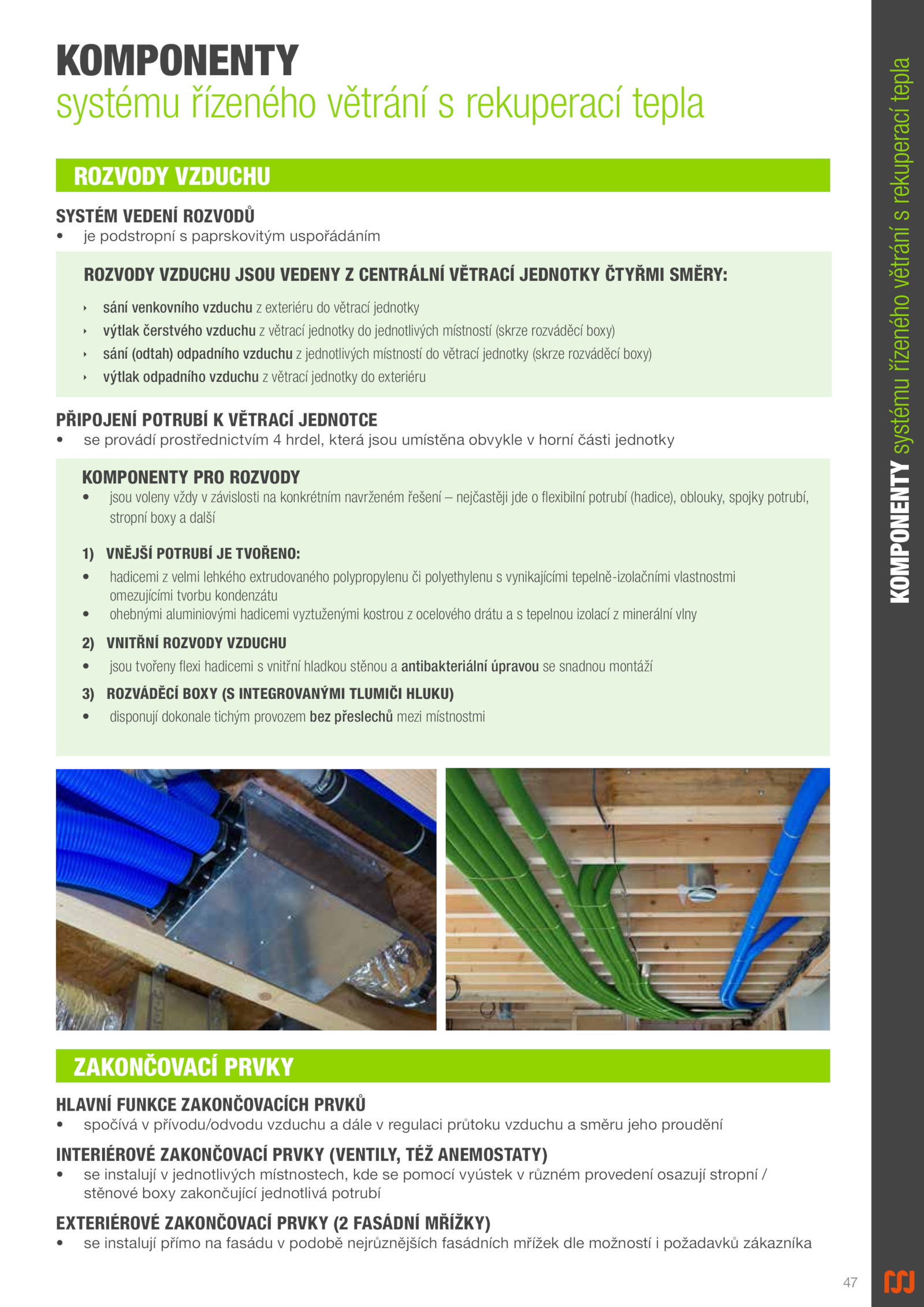

KOMPONENTY
systému řízeného větrání rekuperací tepla
KOMPONENTY
systému
řízeného
větrání
s
rekuperací
tepla
SYSTÉM VEDENÍ ROZVODŮ
• podstropní paprskovitým uspořádáním
ROZVODY VZDUCHU JSOU VEDENY CENTRÁLNÍ VĚTRACÍ JEDNOTKY ČTYŘMI SMĚRY:
sání venkovního vzduchu exteriéru větrací jednotky
výtlak čerstvého vzduchu větrací jednotky jednotlivých místností (skrze rozváděcí boxy)
sání (odtah) odpadního vzduchu jednotlivých místností větrací jednotky (skrze rozváděcí boxy)
výtlak odpadního vzduchu větrací jednotky exteriéru
PŘIPOJENÍ POTRUBÍ VĚTRACÍ JEDNOTCE
• provádí prostřednictvím hrdel, která jsou umístěna obvykle horní části jednotky
ROZVODY VZDUCHU
ZAKONČOVACÍ PRVKY
KOMPONENTY PRO ROZVODY
• jsou voleny vždy závislosti konkrétním navrženém řešení nejčastěji jde flexibilní potrubí (hadice), oblouky, spojky potrubí,
stropní boxy další
1) VNĚJŠÍ POTRUBÍ TVOŘENO:
• hadicemi velmi lehkého extrudovaného polypropylenu polyethylenu vynikajícími tepelně-izolačními vlastnostmi
omezujícími tvorbu kondenzátu
• ohebnými aluminiovými hadicemi vyztuženými kostrou ocelového drátu tepelnou izolací minerální vlny
2) VNITŘNÍ ROZVODY VZDUCHU
• jsou tvořeny flexi hadicemi vnitřní hladkou stěnou antibakteriální úpravou snadnou montáží
3) ROZVÁDĚCÍ BOXY INTEGROVANÝMI TLUMIČI HLUKU)
• disponují dokonale tichým provozem bez přeslechů mezi místnostmi
HLAVNÍ FUNKCE ZAKONČOVACÍCH PRVKŮ
• spočívá přívodu/odvodu vzduchu dále regulaci průtoku vzduchu směru jeho proudění
INTERIÉROVÉ ZAKONČOVACÍ PRVKY (VENTILY, TÉŽ ANEMOSTATY)
• instalují jednotlivých místnostech, kde pomocí vyústek různém provedení osazují stropní /
stěnové boxy zakončující jednotlivá potrubí
EXTERIÉROVÉ ZAKONČOVACÍ PRVKY FASÁDNÍ MŘÍŽKY)
• instalují přímo fasádu podobě nejrůznějších fasádních mřížek dle možností požadavků zákazníka
47
