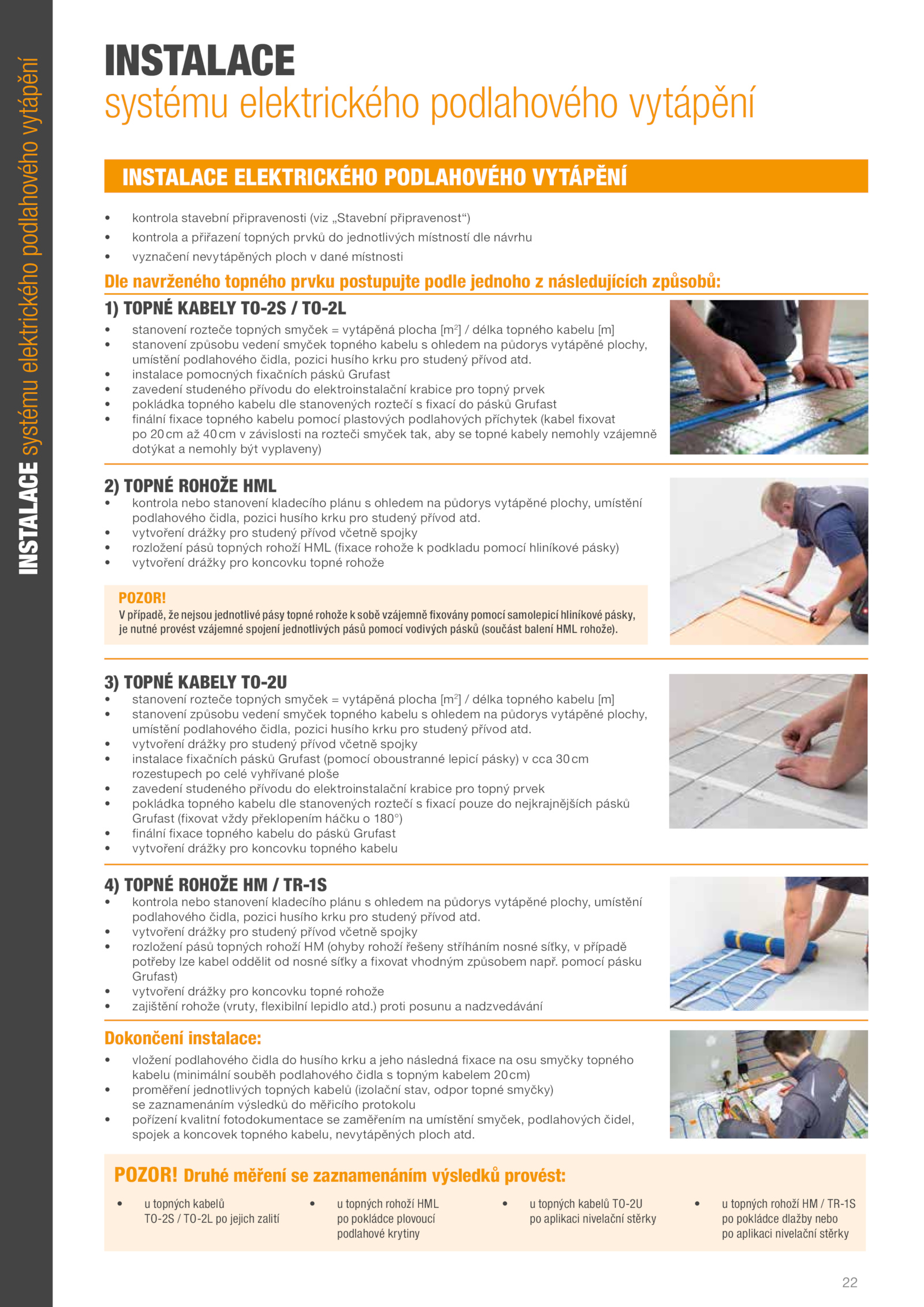

pomocí pásku Grufast) • vytvoření drážky pro koncovku topné rohože • zajištění rohože (vruty, flexibilní lepidlo atd. • instalace pomocných fixačních pásků Grufast • zavedení studeného přívodu elektroinstalační krabice pro topný prvek • pokládka topného kabelu dle stanovených roztečí fixací pásků Grufast • finální fixace topného kabelu pomocí plastových podlahových příchytek (kabel fixovat po 20cm 40cm závislosti rozteči smyček tak, aby topné kabely nemohly vzájemně dotýkat nemohly být vyplaveny) • vložení podlahového čidla husího krku jeho následná fixace osu smyčky topného kabelu (minimální souběh podlahového čidla topným kabelem 20cm) • proměření jednotlivých topných kabelů (izolační stav, odpor topné smyčky) se zaznamenáním výsledků měřicího protokolu • pořízení kvalitní fotodokumentace zaměřením umístění smyček, podlahových čidel, spojek koncovek topného kabelu, nevytápěných ploch atd. • vytvoření drážky pro studený přívod včetně spojky • rozložení pásů topných rohoží (ohyby rohoží řešeny stříháním nosné síťky, případě potřeby lze kabel oddělit nosné síťky fixovat vhodným způsobem např.INSTALACE systému elektrického podlahového vytápění • kontrola stavební připravenosti (viz „Stavební připravenost“) • kontrola přiřazení topných prvků jednotlivých místností dle návrhu • vyznačení nevytápěných ploch dané místnosti Dle navrženého topného prvku postupujte podle jednoho následujících způsobů: 1) TOPNÉ KABELY TO-2S TO-2L • stanovení rozteče topných smyček vytápěná plocha [m2 ] délka topného kabelu [m] • stanovení způsobu vedení smyček topného kabelu ohledem půdorys vytápěné plochy, umístění podlahového čidla, pozici husího krku pro studený přívod atd. 4) TOPNÉ ROHOŽE TR-1S • kontrola nebo stanovení kladecího plánu ohledem půdorys vytápěné plochy, umístění podlahového čidla, pozici husího krku pro studený přívod atd. POZOR! POZOR! Druhé měření zaznamenáním výsledků provést: INSTALACE systému elektrického podlahového vytápění • topných kabelů TO-2S TO-2L jejich zalití • topných rohoží HML po pokládce plovoucí podlahové krytiny • topných kabelů TO-2U po aplikaci nivelační stěrky • topných rohoží TR-1S po pokládce dlažby nebo po aplikaci nivelační stěrky INSTALACE ELEKTRICKÉHO PODLAHOVÉHO VYTÁPĚNÍ 22 Dokončení instalace: .) proti posunu nadzvedávání 3) TOPNÉ KABELY TO-2U • stanovení rozteče topných smyček vytápěná plocha [m2 ] délka topného kabelu [m] • stanovení způsobu vedení smyček topného kabelu ohledem půdorys vytápěné plochy, umístění podlahového čidla, pozici husího krku pro studený přívod atd. • vytvoření drážky pro studený přívod včetně spojky • instalace fixačních pásků Grufast (pomocí oboustranné lepicí pásky) cca 30cm rozestupech celé vyhřívané ploše • zavedení studeného přívodu elektroinstalační krabice pro topný prvek • pokládka topného kabelu dle stanovených roztečí fixací pouze nejkrajnějších pásků Grufast (fixovat vždy překlopením háčku 180°) • finální fixace topného kabelu pásků Grufast • vytvoření drážky pro koncovku topného kabelu 2) TOPNÉ ROHOŽE HML • kontrola nebo stanovení kladecího plánu ohledem půdorys vytápěné plochy, umístění podlahového čidla, pozici husího krku pro studený přívod atd. • vytvoření drážky pro studený přívod včetně spojky • rozložení pásů topných rohoží HML (fixace rohože podkladu pomocí hliníkové pásky) • vytvoření drážky pro koncovku topné rohože V případě, nejsou jednotlivé pásy topné rohože sobě vzájemně fixovány pomocí samolepicí hliníkové pásky, je nutné provést vzájemné spojení jednotlivých pásů pomocí vodivých pásků (součást balení HML rohože)
