W
H
H/2
G2
F2
F1
G1
T
D
125
125
H
D
G1
F1
F2
G2
T
W
20
20
8,3
20
20
8,3

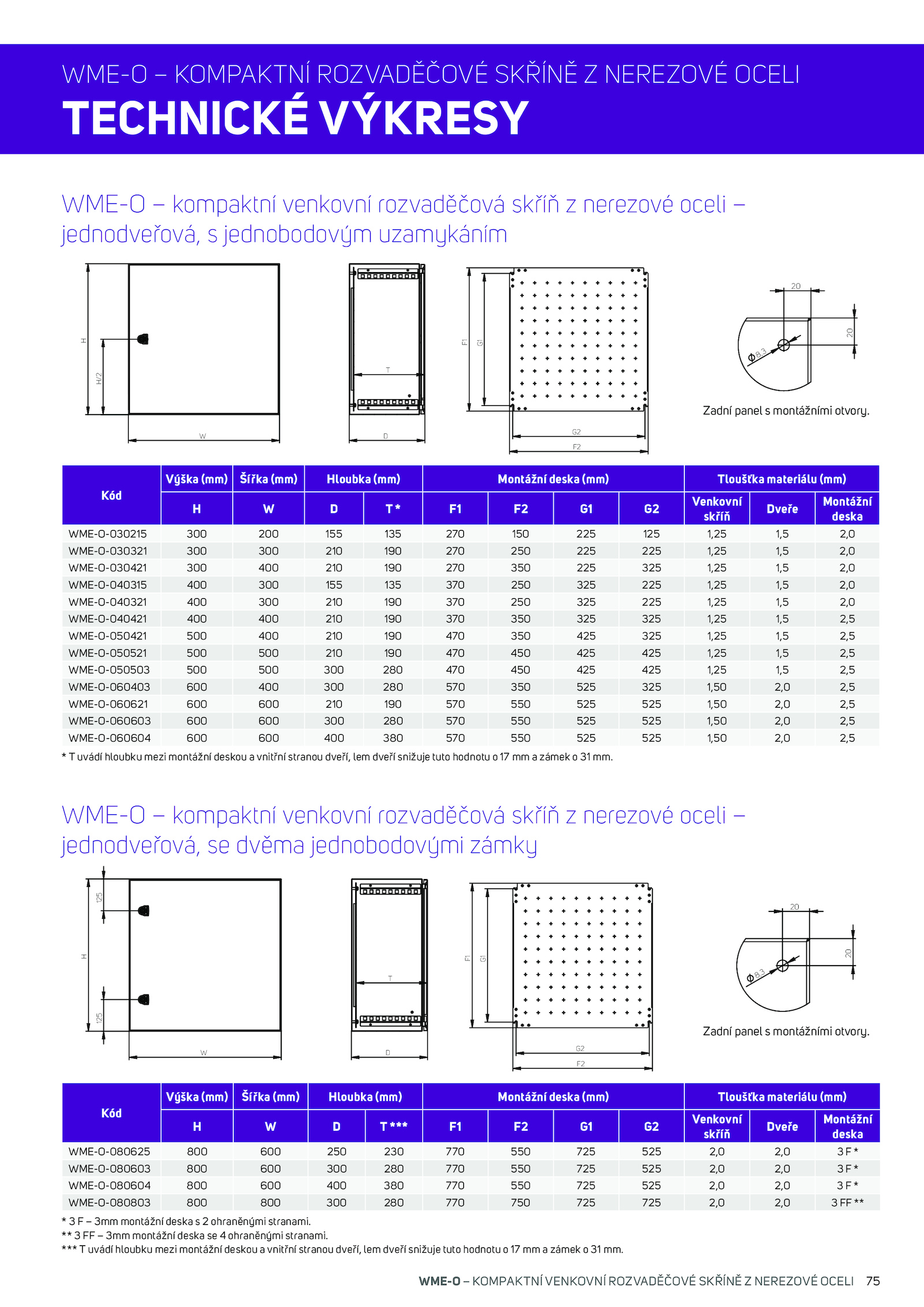

WME-O KOMPAKTNÍ VENKOVNÍ ROZVADĚČOVÉ SKŘÍNĚ NEREZOVÉ OCELI 75
WME-O KOMPAKTNÍ ROZVADĚČOVÉ SKŘÍNĚ NEREZOVÉ OCELI
TECHNICKÉ VÝKRESY
Kód
Výška (mm) Šířka (mm) Hloubka (mm) Montážní deska (mm) Tloušťka materiálu (mm)
H G2
Venkovní
skříň
Dveře
Montážní
deska
WME-O-030215 300 200 155 135 270 150 225 125 1,25 1,5 2,0
WME-O-030321 300 300 210 190 270 250 225 225 1,25 1,5 2,0
WME-O-030421 300 400 210 190 270 350 225 325 1,25 1,5 2,0
WME-O-040315 400 300 155 135 370 250 325 225 1,25 1,5 2,0
WME-O-040321 400 300 210 190 370 250 325 225 1,25 1,5 2,0
WME-O-040421 400 400 210 190 370 350 325 325 1,25 1,5 2,5
WME-O-050421 500 400 210 190 470 350 425 325 1,25 1,5 2,5
WME-O-050521 500 500 210 190 470 450 425 425 1,25 1,5 2,5
WME-O-050503 500 500 300 280 470 450 425 425 1,25 1,5 2,5
WME-O-060403 600 400 300 280 570 350 525 325 1,50 2,0 2,5
WME-O-060621 600 600 210 190 570 550 525 525 1,50 2,0 2,5
WME-O-060603 600 600 300 280 570 550 525 525 1,50 2,0 2,5
WME-O-060604 600 600 400 380 570 550 525 525 1,50 2,0 2,5
* uvádí hloubku mezi montážní deskou vnitřní stranou dveří, lem dveří snižuje tuto hodnotu zámek mm.
*** uvádí hloubku mezi montážní deskou vnitřní stranou dveří, lem dveří snižuje tuto hodnotu zámek mm.
Zadní panel montážními otvory.
Kód
Výška (mm) Šířka (mm) Hloubka (mm) Montážní deska (mm) Tloušťka materiálu (mm)
H *** G2
Venkovní
skříň
Dveře
Montážní
deska
WME-O-080625 800 600 250 230 770 550 725 525 2,0 2,0 *
WME-O-080603 800 600 300 280 770 550 725 525 2,0 2,0 *
WME-O-080604 800 600 400 380 770 550 725 525 2,0 2,0 *
WME-O-080803 800 800 300 280 770 750 725 725 2,0 2,0 **
* 3mm montážní deska ohraněnými stranami.
Zadní panel montážními otvory.
WME-O kompaktní venkovní rozvaděčová skříň nerezové oceli –
jednodveřová, jednobodovým uzamykáním
WME-O kompaktní venkovní rozvaděčová skříň nerezové oceli –
jednodveřová, dvěma jednobodovými zámky
.
** 3mm montážní deska ohraněnými stranami
