outTEG OMR LITE VENKOVNÍ ROZVADĚČOVÉ SKŘÍNĚ PRO MONTÁŽ SLOUP NEBO STĚNU 43
outTEG OMR LITE VENKOVNÍ SKŘÍNĚ PRO MONTÁŽ SLOUP/STĚNU

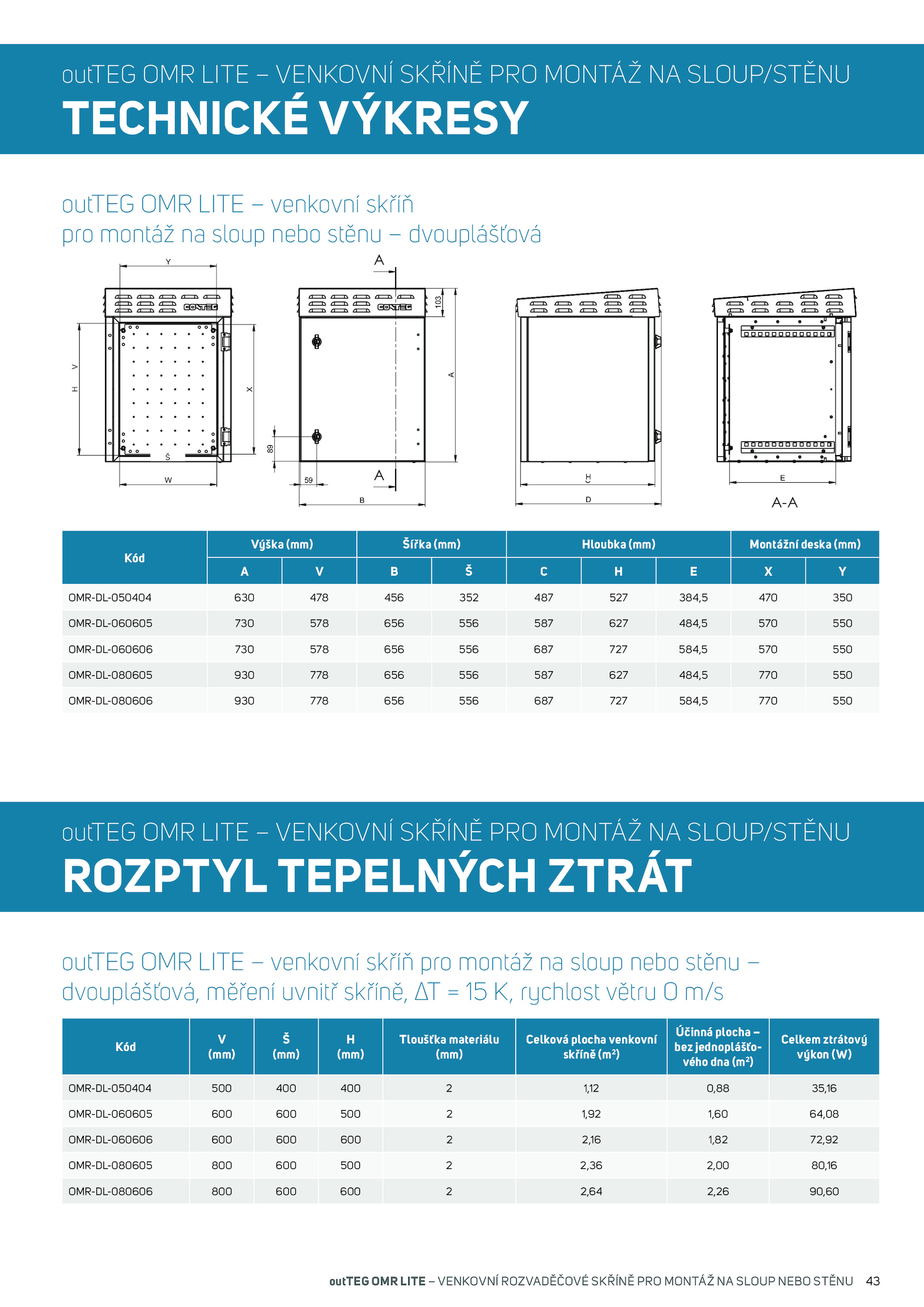

TECHNICKÉ VÝKRESY
outTEG OMR LITE venkovní skříň
pro montáž sloup nebo stěnu dvouplášťová
Kód
Výška (mm) Šířka (mm) Hloubka (mm) Montážní deska (mm)
A Y
OMR-DL-050404 630 478 456 352 487 527 384,5 470 350
OMR-DL-060605 730 578 656 556 587 627 484,5 570 550
OMR-DL-060606 730 578 656 556 687 727 584,5 570 550
OMR-DL-080605 930 778 656 556 587 627 484,5 770 550
OMR-DL-080606 930 778 656 556 687 727 584,5 770 550
V
Š
H
outTEG OMR LITE VENKOVNÍ SKŘÍNĚ PRO MONTÁŽ SLOUP/STĚNU
ROZPTYL TEPELNÝCH ZTRÁT
outTEG OMR LITE venkovní skříň pro montáž sloup nebo stěnu –
dvouplášťová, měření uvnitř skříně, rychlost větru m/s
Kód
V
(mm)
Š
(mm)
H
(mm)
Tloušťka materiálu
(mm)
Celková plocha venkovní
skříně (m2
)
Účinná plocha –
bez jednoplášťo-
vého dna (m2
)
Celkem ztrátový
výkon (W)
OMR-DL-050404 500 400 400 1,12 0,88 35,16
OMR-DL-060605 600 600 500 1,92 1,60 64,08
OMR-DL-060606 600 600 600 2,16 1,82 72,92
OMR-DL-080605 800 600 500 2,36 2,00 80,16
OMR-DL-080606 800 600 600 2,64 2,26 90,60
