ID-EP-10X-1
ID-PS-120-41

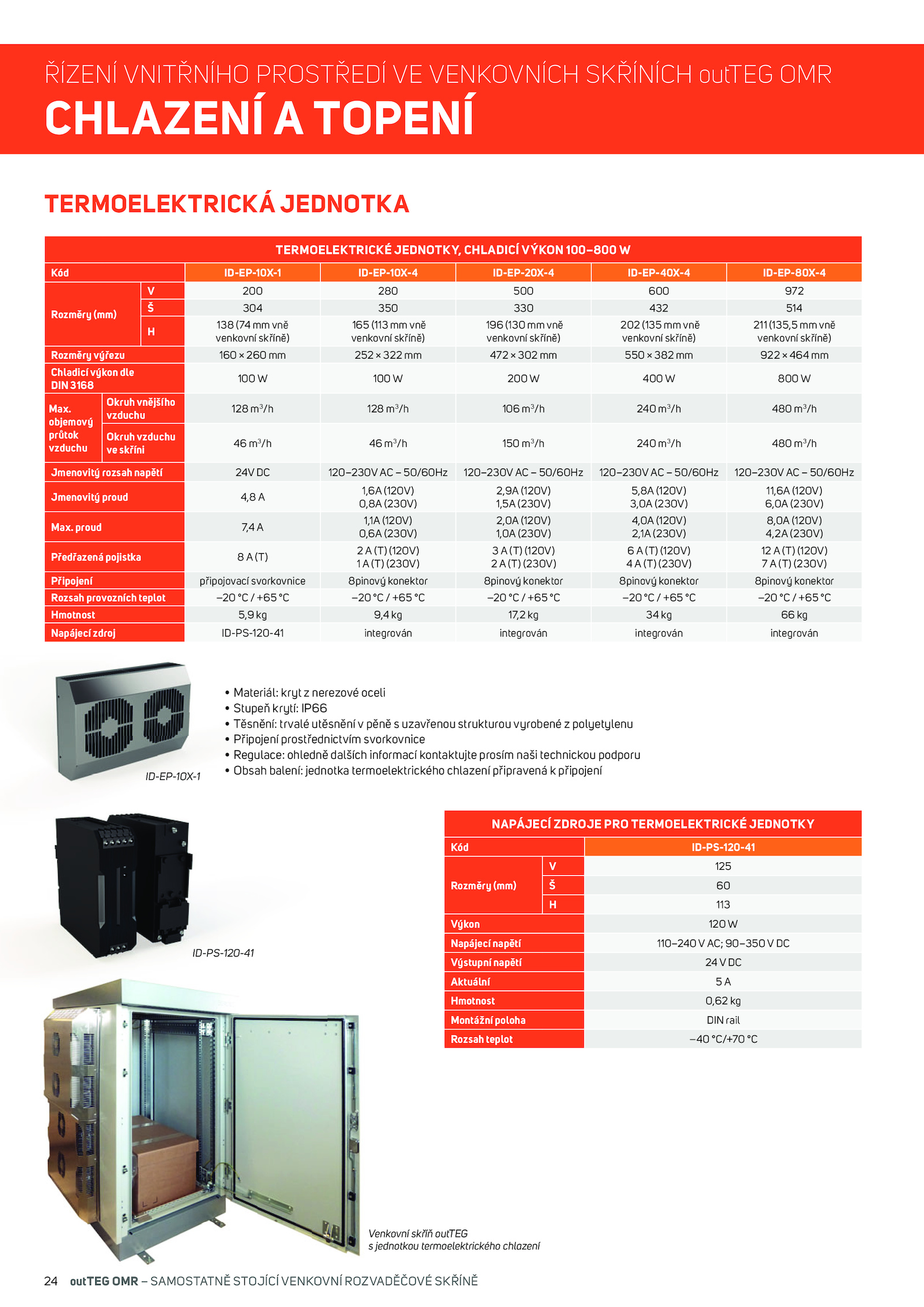

24 outTEG OMR SAMOSTATNĚ STOJÍCÍ VENKOVNÍ ROZVADĚČOVÉ SKŘÍNĚ
TERMOELEKTRICKÁ JEDNOTKA
• Materiál: kryt nerezové oceli
• Stupeň krytí: IP66
• Těsnění: trvalé utěsnění pěně uzavřenou strukturou vyrobené polyetylenu
• Připojení prostřednictvím svorkovnice
• Regulace: ohledně dalších informací kontaktujte prosím naši technickou podporu
• Obsah balení: jednotka termoelektrického chlazení připravená připojení
Venkovní skříň outTEG
s jednotkou termoelektrického chlazení
TERMOELEKTRICKÉ JEDNOTKY, CHLADICÍ VÝKON 100–800 W
Kód ID-EP-10X-1 ID-EP-10X-4 ID-EP-20X-4 ID-EP-40X-4 ID-EP-80X-4
Rozměry (mm)
V 200 280 500 600 972
Š 304 350 330 432 514
H
138 (74 vně
venkovní skříně)
165 (113 vně
venkovní skříně)
196 (130 vně
venkovní skříně)
202 (135 vně
venkovní skříně)
211 (135,5 vně
venkovní skříně)
Rozměry výřezu 160 260 252 322 472 302 550 382 922 464 mm
Chladicí výkon dle
DIN 3168
100 100 200 400 800 W
Max.
objemový
průtok
vzduchu
Okruh vnějšího
vzduchu
128 m3
/h 128 m3
/h 106 m3
/h 240 m3
/h 480 m3
/h
Okruh vzduchu
ve skříni
46 m3
/h m3
/h 150 m3
/h 240 m3
/h 480 m3
/h
Jmenovitý rozsah napětí 24V 120–230V 50/60Hz 120–230V 50/60Hz 120–230V 50/60Hz 120–230V 50/60Hz
Jmenovitý proud 4,8 A
1,6A (120V)
0,8A (230V)
2,9A (120V)
1,5A (230V)
5,8A (120V)
3,0A (230V)
11,6A (120V)
6,0A (230V)
Max. proud 7,4 A
1,1A (120V)
0,6A (230V)
2,0A (120V)
1,0A (230V)
4,0A (120V)
2,1A (230V)
8,0A (120V)
4,2A (230V)
Předřazená pojistka (T)
2 (T) (120V)
1 (T) (230V)
3 (T) (120V)
2 (T) (230V)
6 (T) (120V)
4 (T) (230V)
12 (T) (120V)
7 (T) (230V)
Připojení připojovací svorkovnice 8pinový konektor 8pinový konektor 8pinový konektor 8pinový konektor
Rozsah provozních teplot −20 +65 −20 +65 −20 +65 −20 +65 −20 +65 °C
Hmotnost 5,9 9,4 17,2 kg
Napájecí zdroj ID-PS-120-41 integrován integrován integrován integrován
NAPÁJECÍ ZDROJE PRO TERMOELEKTRICKÉ JEDNOTKY
Kód ID-PS-120-41
Rozměry (mm)
V 125
Š 60
H 113
Výkon 120 W
Napájecí napětí 110–240 AC; 90–350 DC
Výstupní napětí DC
Aktuální A
Hmotnost 0,62 kg
Montážní poloha DIN rail
Rozsah teplot −40 °C/+70 °C
ŘÍZENÍ VNITŘNÍHO PROSTŘEDÍ VENKOVNÍCH SKŘÍNÍCH outTEG OMR
CHLAZENÍ TOPENÍ
