Jmenovité napětí
Maximální přípustné napětí na
místě propojení. 60/120 DC)
Prázdná pouzdra plastu odpoví-
dají třídě ochrany II, pouzdra z
kovu kovovou povrchovou vrst-
vou musejí umožňovat připojení
ochranného vodiče; takovém pří-
padě pak odpovídají třídě ochrany
I. označení se
rozlišuje maximálně přípustné na-
pětí (jmenovité napětí), maximálně
přípustný proud (jmenovitý proud)
a maximálně přípustný průřez
(jmenovitý průřez) spojovaných ve-
dení kabelů.
VBS_Typ
0A
/
cs
/
2019/02/07
11:09:00
11:09:00
(LLExport_02297)
/
2019/02/07
11:09:16
11:09:16
23
Pomůcky
pro
projektování
–
všeobecné

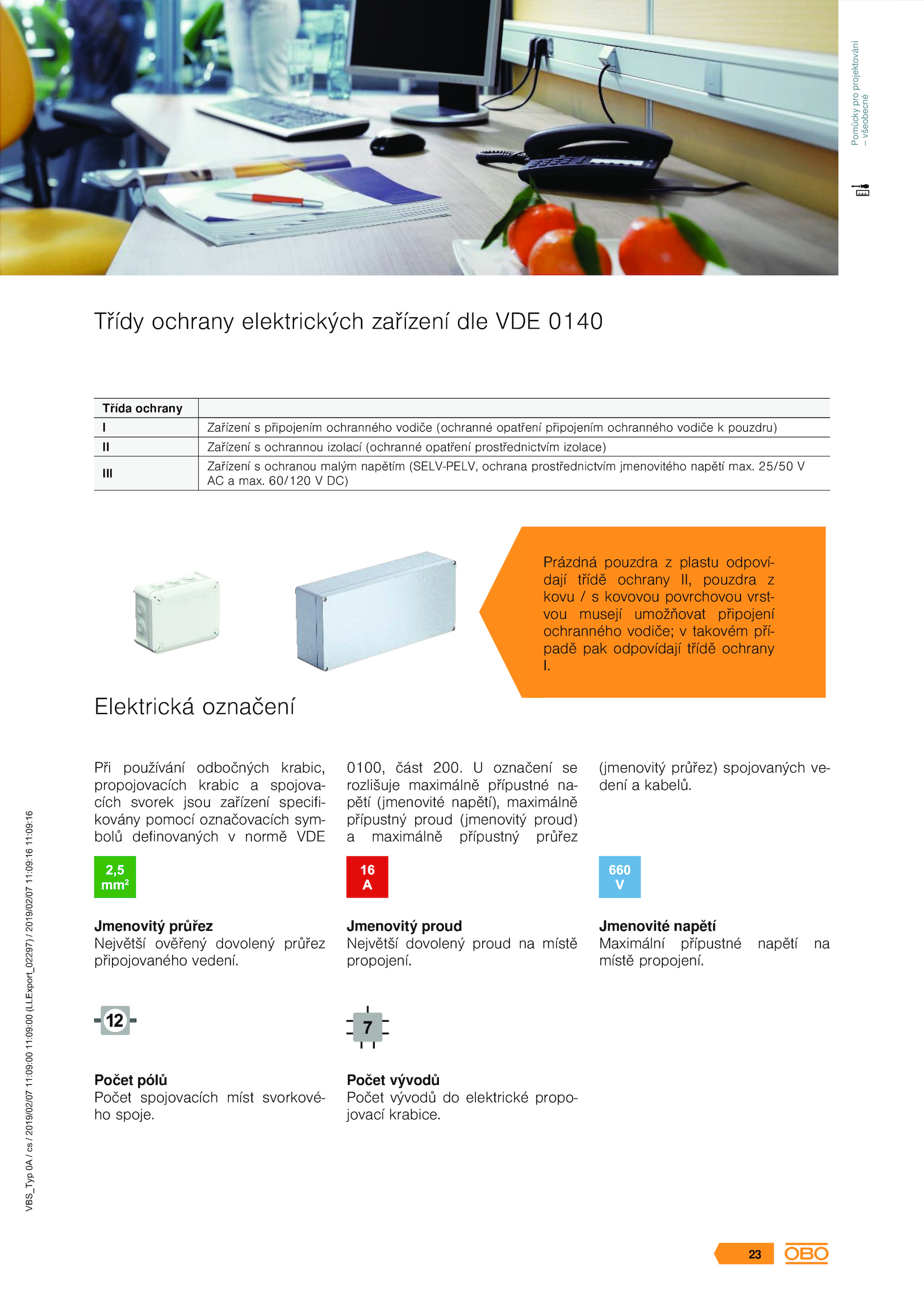

.Třídy ochrany elektrických zařízení dle VDE 0140
