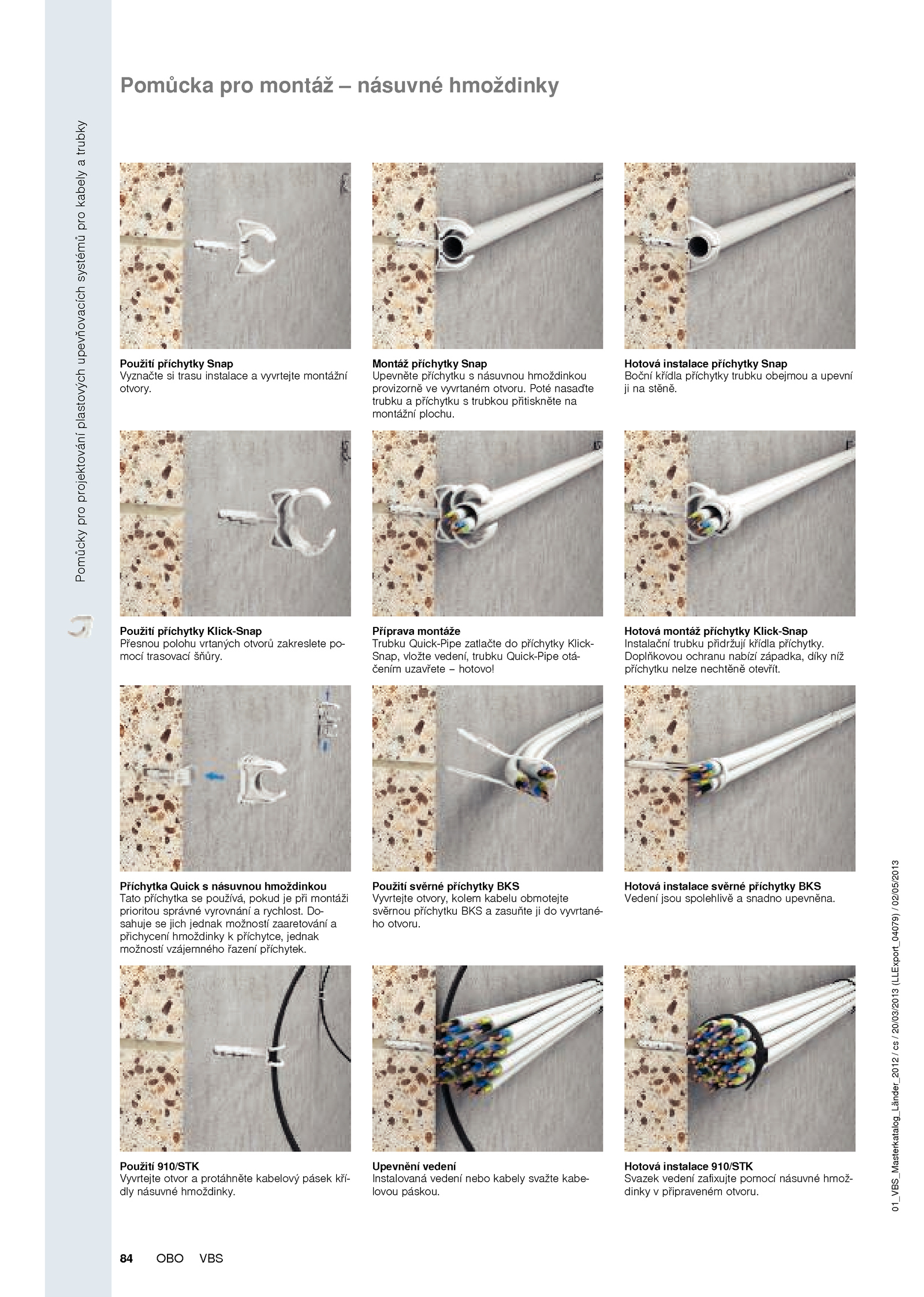

Poté nasaďte trubku příchytku trubkou přitiskněte na montážní plochu.Pomůckyproprojektováníplastovýchupevňovacíchsystémůprokabelyatrubky 84 OBO VBS 01_VBS_Masterkatalog_Länder_2012/cs/20/03/2013(LLExport_04079)/02/05/2013 Pomůcka pro montáž násuvné hmoždinky Použití příchytky Snap Vyznačte trasu instalace vyvrtejte montážní otvory. Hotová instalace příchytky Snap Boční křídla příchytky trubku obejmou upevní ji stěně. Hotová instalace 910/STK Svazek vedení zafixujte pomocí násuvné hmož- dinky připraveném otvoru. Příprava montáže Trubku Quick-Pipe zatlačte příchytky Klick- Snap, vložte vedení, trubku Quick-Pipe otá- čením uzavřete hotovo! Hotová montáž příchytky Klick-Snap Instalační trubku přidržují křídla příchytky. . Použití 910/STK Vyvrtejte otvor protáhněte kabelový pásek kří- dly násuvné hmoždinky. Hotová instalace svěrné příchytky BKS Vedení jsou spolehlivě snadno upevněna. Použití svěrné příchytky BKS Vyvrtejte otvory, kolem kabelu obmotejte svěrnou příchytku BKS zasuňte vyvrtané- ho otvoru. Montáž příchytky Snap Upevněte příchytku násuvnou hmoždinkou provizorně vyvrtaném otvoru. Použití příchytky Klick-Snap Přesnou polohu vrtaných otvorů zakreslete po- mocí trasovací šňůry. Příchytka Quick násuvnou hmoždinkou Tato příchytka používá, pokud při montáži prioritou správné vyrovnání rychlost. Do- sahuje jich jednak možností zaaretování a přichycení hmoždinky příchytce, jednak možností vzájemného řazení příchytek. Doplňkovou ochranu nabízí západka, díky níž příchytku nelze nechtěně otevřít. Upevnění vedení Instalovaná vedení nebo kabely svažte kabe- lovou páskou
