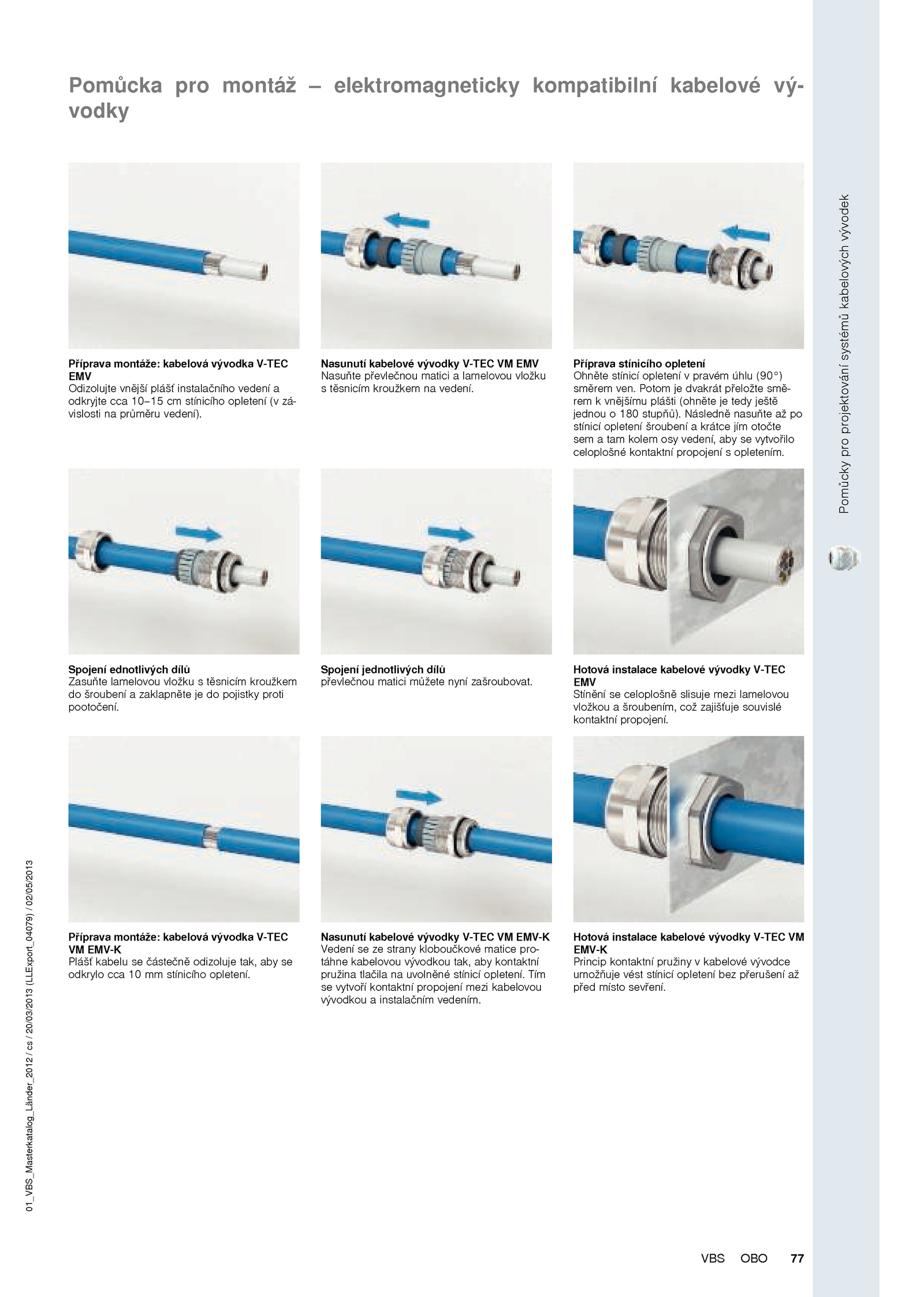

Hotová instalace kabelové vývodky V-TEC EMV Stínění celoplošně slisuje mezi lamelovou vložkou šroubením, což zajišťuje souvislé kontaktní propojení. Potom dvakrát přeložte smě- rem vnějšímu plášti (ohněte tedy ještě jednou 180 stupňů). Nasunutí kabelové vývodky V-TEC EMV Nasuňte převlečnou matici lamelovou vložku s těsnicím kroužkem vedení. Hotová instalace kabelové vývodky V-TEC VM EMV-K Princip kontaktní pružiny kabelové vývodce umožňuje vést stínicí opletení bez přerušení až před místo sevření. Nasunutí kabelové vývodky V-TEC EMV-K Vedení strany kloboučkové matice pro- táhne kabelovou vývodkou tak, aby kontaktní pružina tlačila uvolněné stínicí opletení. Spojení jednotlivých dílů převlečnou matici můžete nyní zašroubovat. . Příprava montáže: kabelová vývodka V-TEC VM EMV-K Plášť kabelu částečně odizoluje tak, aby se odkrylo cca stínicího opletení. Spojení ednotlivých dílů Zasuňte lamelovou vložku těsnicím kroužkem do šroubení zaklapněte pojistky proti pootočení.Pomůckyproprojektovánísystémůkabelovýchvývodek 01_VBS_Masterkatalog_Länder_2012/cs/20/03/2013(LLExport_04079)/02/05/2013 77OBOVBS Pomůcka pro montáž elektromagneticky kompatibilní kabelové vý- vodky Příprava montáže: kabelová vývodka V-TEC EMV Odizolujte vnější plášť instalačního vedení a odkryjte cca 10–15 stínicího opletení zá- vislosti průměru vedení). Tím se vytvoří kontaktní propojení mezi kabelovou vývodkou instalačním vedením. Příprava stínicího opletení Ohněte stínicí opletení pravém úhlu (90°) směrem ven. Následně nasuňte po stínicí opletení šroubení krátce jím otočte sem tam kolem osy vedení, aby vytvořilo celoplošné kontaktní propojení opletením
