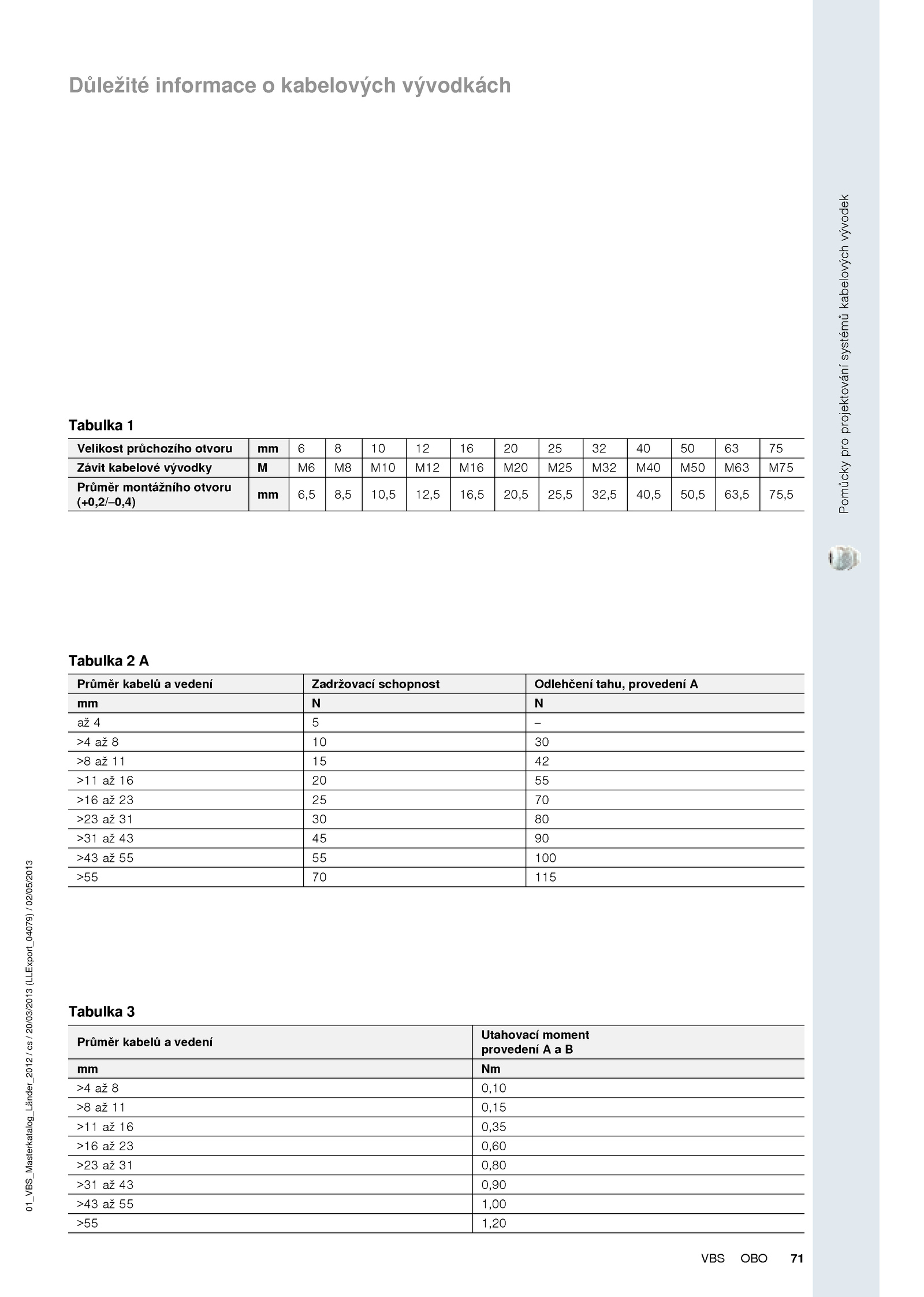

Důležité informace kabelových vývodkách
Tabulka 1
Velikost průchozího otvoru 75
Závit kabelové vývodky M10 M12 M16 M20 M25 M32 M40 M50 M63 M75
Průměr montážního otvoru
(+0,2/–0,4)
mm 6,5 8,5 10,5 12,5 16,5 20,5 25,5 32,5 40,5 50,5 63,5 75,5
Tabulka A
Průměr kabelů vedení Zadržovací schopnost Odlehčení tahu, provedení A
mm N
až --
>4 30
>8 42
>11 55
>16 70
>23 80
>31 90
>43 100
>55 115
Tabulka 3
Průměr kabelů vedení
Utahovací moment
provedení B
mm Nm
>4 0,10
>8 0,15
>11 0,35
>16 0,60
>23 0,80
>31 0,90
>43 1,00
>55 1,20
