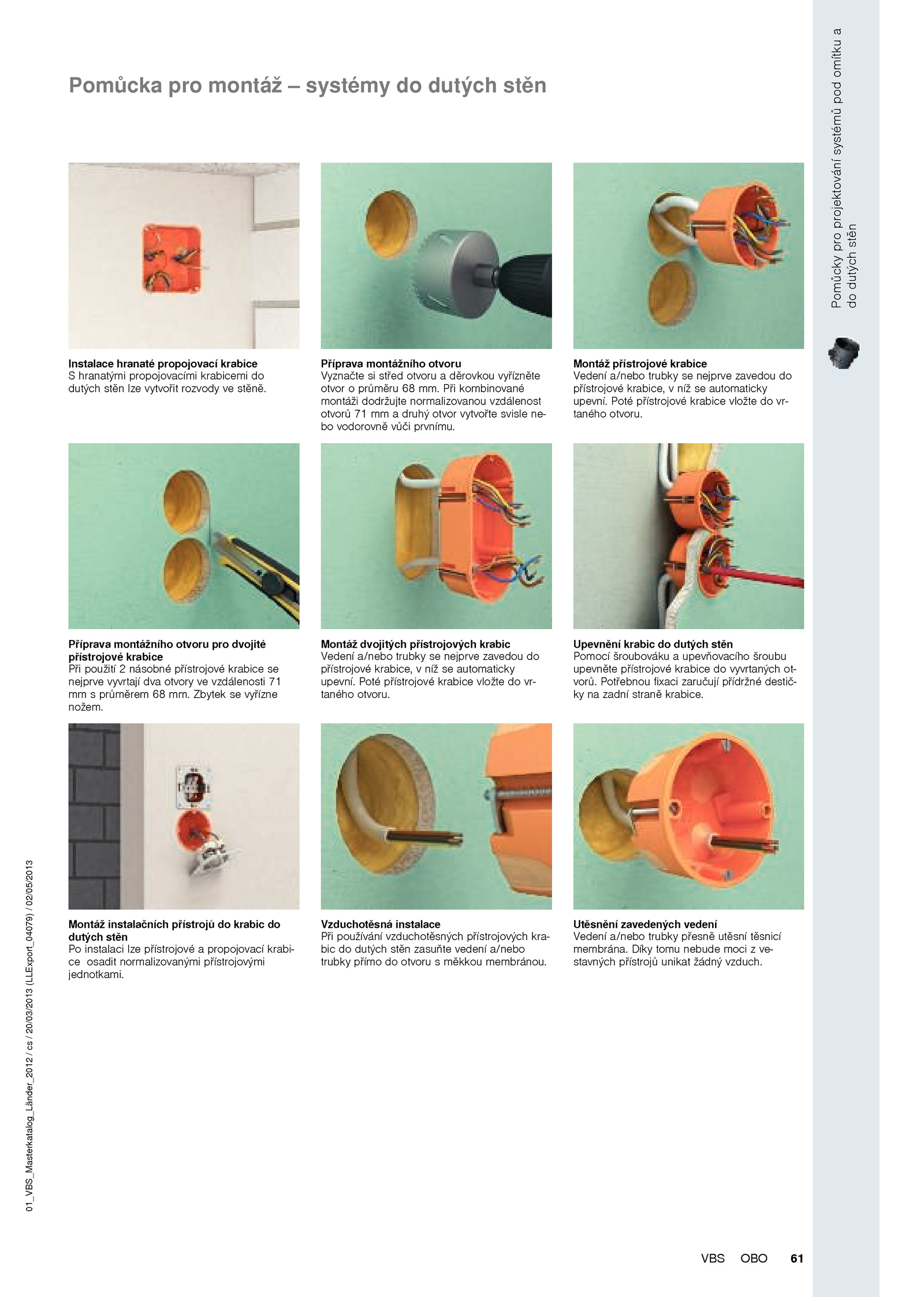

Zbytek vyřízne nožem. Příprava montážního otvoru Vyznačte střed otvoru děrovkou vyřízněte otvor průměru mm. Utěsnění zavedených vedení Vedení a/nebo trubky přesně utěsní těsnicí membrána. . Při kombinované montáži dodržujte normalizovanou vzdálenost otvorů druhý otvor vytvořte svisle ne- bo vodorovně vůči prvnímu. Montáž instalačních přístrojů krabic do dutých stěn Po instalaci lze přístrojové propojovací krabi- ce osadit normalizovanými přístrojovými jednotkami. Poté přístrojové krabice vložte vr- taného otvoru.Pomůckyproprojektovánísystémůpodomítkua dodutýchstěn 01_VBS_Masterkatalog_Länder_2012/cs/20/03/2013(LLExport_04079)/02/05/2013 61OBOVBS Pomůcka pro montáž systémy dutých stěn Instalace hranaté propojovací krabice S hranatými propojovacími krabicemi do dutých stěn lze vytvořit rozvody stěně. Potřebnou fixaci zaručují přídržné destič- ky na zadní straně krabice. Montáž přístrojové krabice Vedení a/nebo trubky nejprve zavedou do přístrojové krabice, níž automaticky upevní. Vzduchotěsná instalace Při používání vzduchotěsných přístrojových kra- bic dutých stěn zasuňte vedení a/nebo trubky přímo otvoru měkkou membránou. Poté přístrojové krabice vložte vr- taného otvoru. Upevnění krabic dutých stěn Pomocí šroubováku upevňovacího šroubu upevněte přístrojové krabice vyvrtaných ot- vorů. Příprava montážního otvoru pro dvojité přístrojové krabice Při použití násobné přístrojové krabice se nejprve vyvrtají dva otvory vzdálenosti 71 mm průměrem mm. Montáž dvojitých přístrojových krabic Vedení a/nebo trubky nejprve zavedou do přístrojové krabice, níž automaticky upevní. Díky tomu nebude moci ve- stavných přístrojů unikat žádný vzduch
