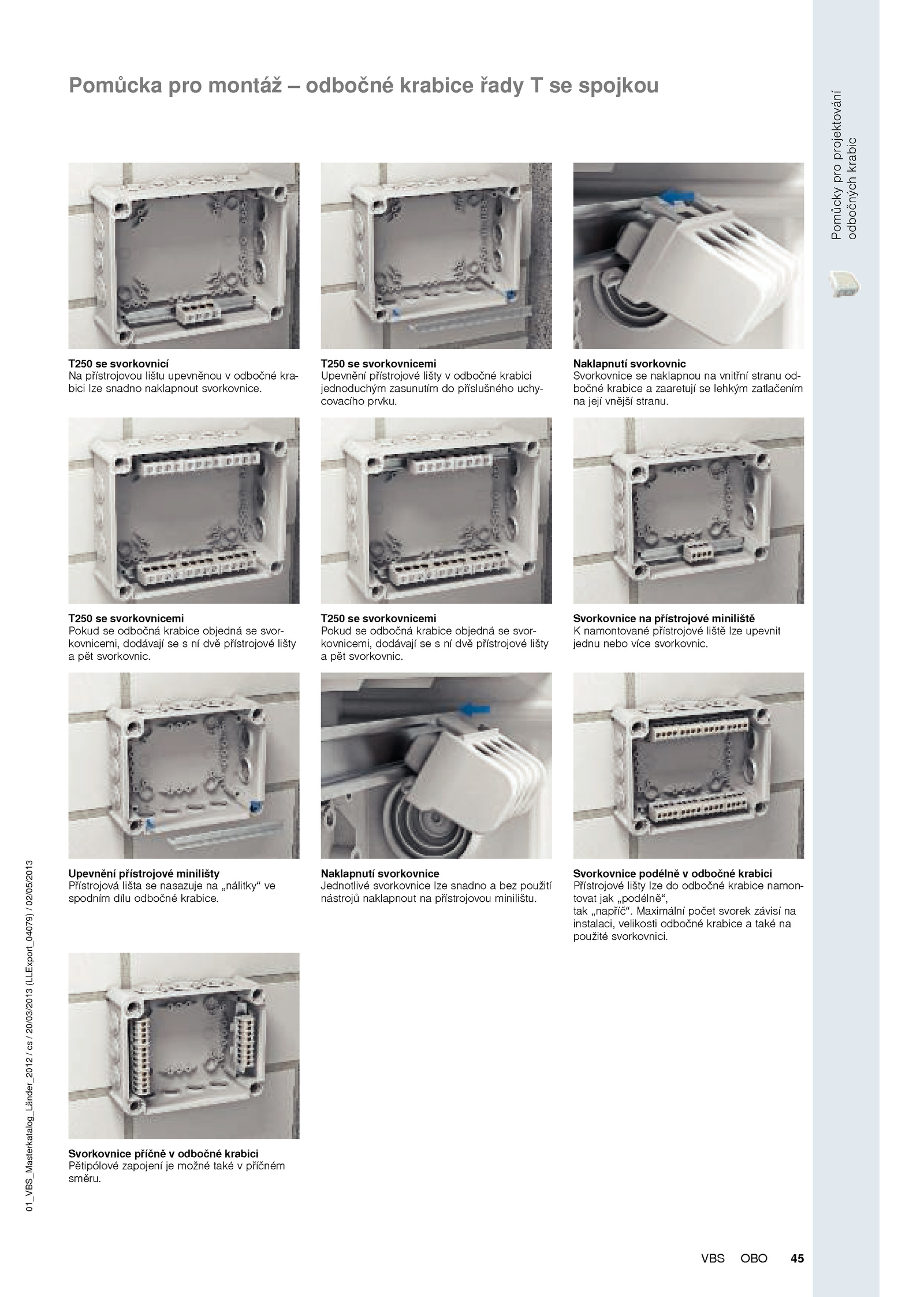

Svorkovnice příčně odbočné krabici Pětipólové zapojení možné také příčném směru. Upevnění přístrojové minilišty Přístrojová lišta nasazuje „nálitky“ ve spodním dílu odbočné krabice.Pomůckyproprojektování odbočnýchkrabic 01_VBS_Masterkatalog_Länder_2012/cs/20/03/2013(LLExport_04079)/02/05/2013 45OBOVBS Pomůcka pro montáž odbočné krabice řady spojkou T250 svorkovnicí Na přístrojovou lištu upevněnou odbočné kra- bici lze snadno naklapnout svorkovnice. Svorkovnice přístrojové miniliště K namontované přístrojové liště lze upevnit jednu nebo více svorkovnic. Maximální počet svorek závisí na instalaci, velikosti odbočné krabice také na použité svorkovnici. T250 svorkovnicemi Pokud odbočná krabice objedná svor- kovnicemi, dodávají dvě přístrojové lišty a pět svorkovnic. Naklapnutí svorkovnice Jednotlivé svorkovnice lze snadno bez použití nástrojů naklapnout přístrojovou minilištu. T250 svorkovnicemi Pokud odbočná krabice objedná svor- kovnicemi, dodávají dvě přístrojové lišty a pět svorkovnic. T250 svorkovnicemi Upevnění přístrojové lišty odbočné krabici jednoduchým zasunutím příslušného uchy- covacího prvku. Naklapnutí svorkovnic Svorkovnice naklapnou vnitřní stranu od- bočné krabice zaaretují lehkým zatlačením na její vnější stranu. Svorkovnice podélně odbočné krabici Přístrojové lišty lze odbočné krabice namon- tovat jak „podélně“, tak „napříč“.
