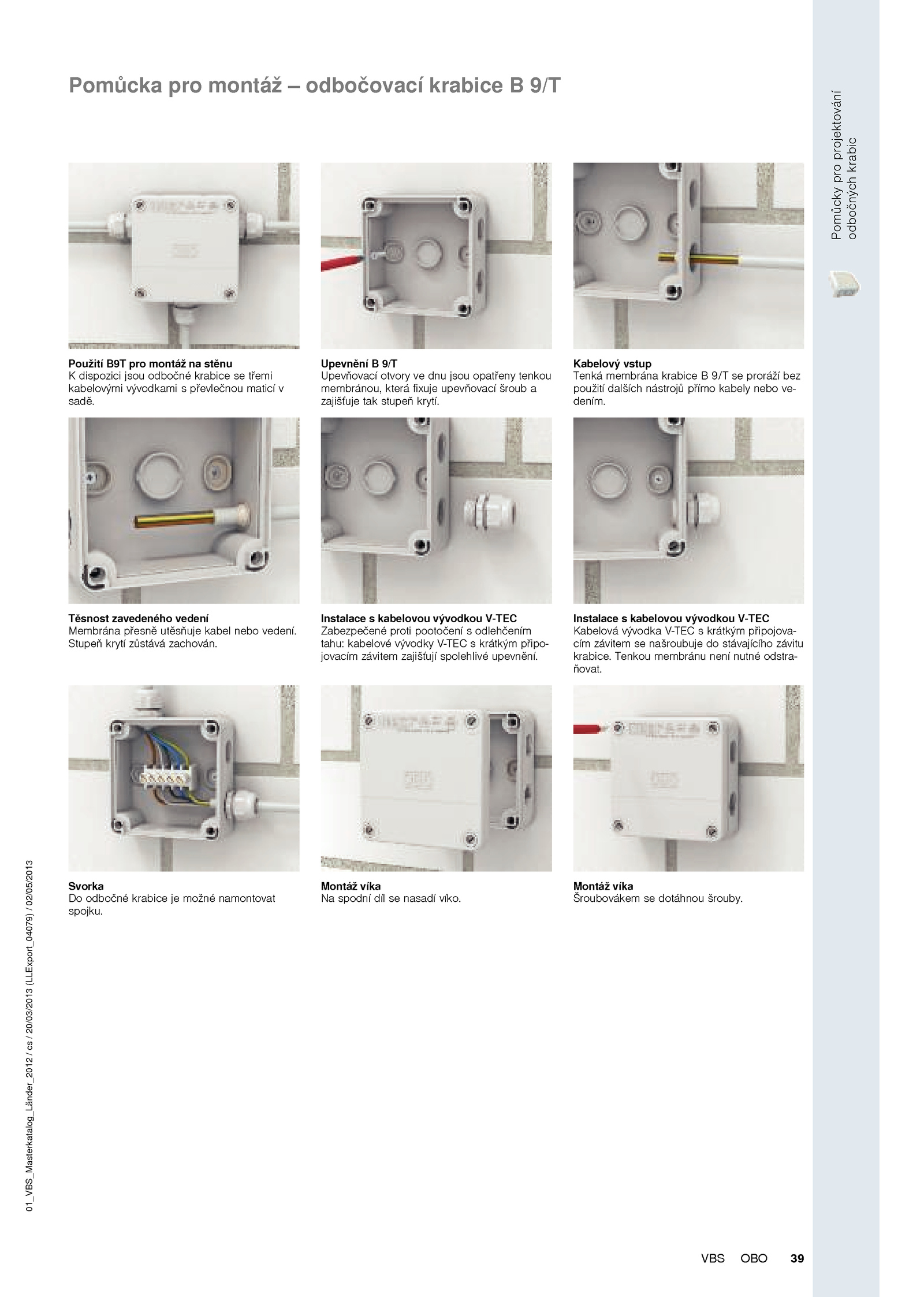

Pomůckyproprojektování odbočnýchkrabic 01_VBS_Masterkatalog_Länder_2012/cs/20/03/2013(LLExport_04079)/02/05/2013 39OBOVBS Pomůcka pro montáž odbočovací krabice 9/T Použití B9T pro montáž stěnu K dispozici jsou odbočné krabice třemi kabelovými vývodkami převlečnou maticí v sadě. Kabelový vstup Tenká membrána krabice 9/T proráží bez použití dalších nástrojů přímo kabely nebo ve- dením. Montáž víka Na spodní díl nasadí víko. Těsnost zavedeného vedení Membrána přesně utěsňuje kabel nebo vedení. Stupeň krytí zůstává zachován. Svorka Do odbočné krabice možné namontovat spojku. Montáž víka Šroubovákem dotáhnou šrouby. Tenkou membránu není nutné odstra- ňovat. . Instalace kabelovou vývodkou V-TEC Kabelová vývodka V-TEC krátkým připojova- cím závitem našroubuje stávajícího závitu krabice. Upevnění 9/T Upevňovací otvory dnu jsou opatřeny tenkou membránou, která fixuje upevňovací šroub a zajišťuje tak stupeň krytí. Instalace kabelovou vývodkou V-TEC Zabezpečené proti pootočení odlehčením tahu: kabelové vývodky V-TEC krátkým připo- jovacím závitem zajišťují spolehlivé upevnění
