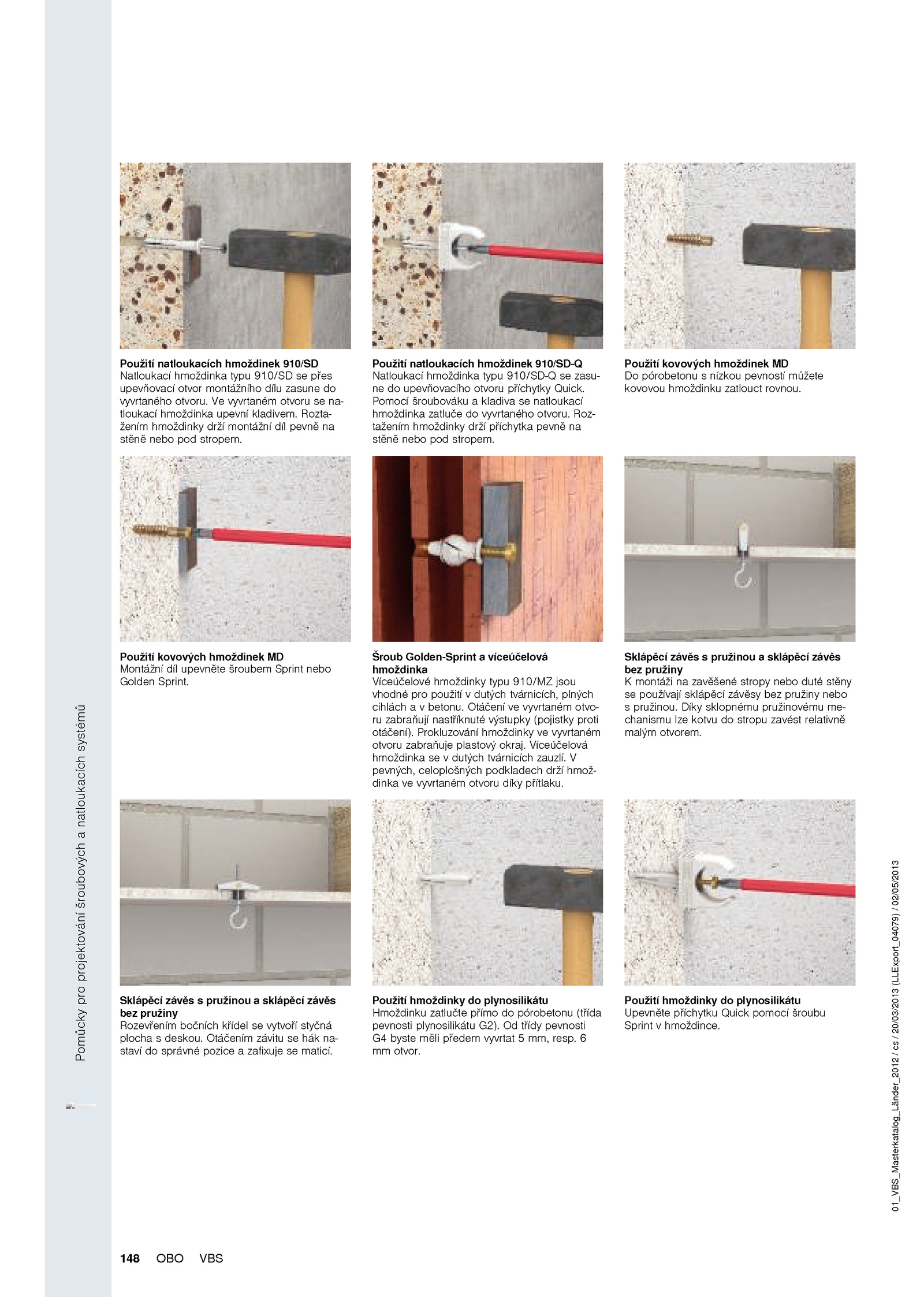

Použití kovových hmoždinek MD Montážní díl upevněte šroubem Sprint nebo Golden Sprint. Šroub Golden-Sprint víceúčelová hmoždinka Víceúčelové hmoždinky typu 910/MZ jsou vhodné pro použití dutých tvárnicích, plných cihlách betonu. Sklápěcí závěs pružinou sklápěcí závěs bez pružiny Rozevřením bočních křídel vytvoří styčná plocha deskou. Použití kovových hmoždinek MD Do pórobetonu nízkou pevností můžete kovovou hmoždinku zatlouct rovnou. Použití natloukacích hmoždinek 910/SD-Q Natloukací hmoždinka typu 910/SD-Q zasu- ne upevňovacího otvoru příchytky Quick. Použití hmoždinky plynosilikátu Hmoždinku zatlučte přímo pórobetonu (třída pevnosti plynosilikátu G2). V pevných, celoplošných podkladech drží hmož- dinka vyvrtaném otvoru díky přítlaku. Díky sklopnému pružinovému me- chanismu lze kotvu stropu zavést relativně malým otvorem. Prokluzování hmoždinky vyvrtaném otvoru zabraňuje plastový okraj. Otáčení vyvrtaném otvo- ru zabraňují nastříknuté výstupky (pojistky proti otáčení). Použití hmoždinky plynosilikátu Upevněte příchytku Quick pomocí šroubu Sprint hmoždince.Pomůckyproprojektováníšroubovýchanatloukacíchsystémů 148 OBO VBS 01_VBS_Masterkatalog_Länder_2012/cs/20/03/2013(LLExport_04079)/02/05/2013 Použití natloukacích hmoždinek 910/SD Natloukací hmoždinka typu 910/SD přes upevňovací otvor montážního dílu zasune do vyvrtaného otvoru. 6 mm otvor. Otáčením závitu hák na- staví správné pozice zafixuje maticí. Rozta- žením hmoždinky drží montážní díl pevně na stěně nebo pod stropem. Víceúčelová hmoždinka dutých tvárnicích zauzlí. Sklápěcí závěs pružinou sklápěcí závěs bez pružiny K montáži zavěšené stropy nebo duté stěny se používají sklápěcí závěsy bez pružiny nebo s pružinou. vyvrtaném otvoru na- tloukací hmoždinka upevní kladivem. třídy pevnosti G4 byste měli předem vyvrtat mm, resp. . Roz- tažením hmoždinky drží příchytka pevně na stěně nebo pod stropem. Pomocí šroubováku kladiva natloukací hmoždinka zatluče vyvrtaného otvoru
