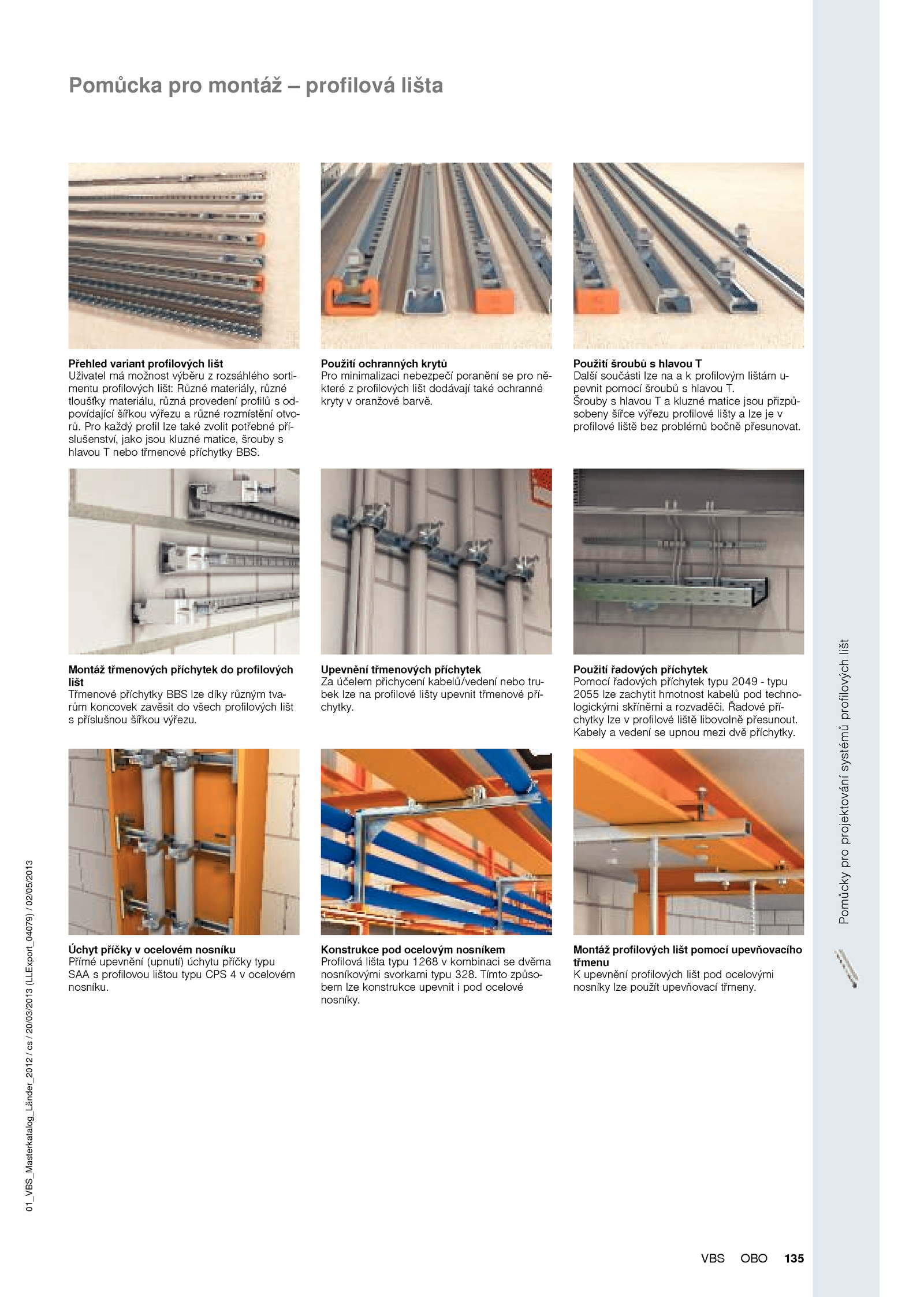

Použití ochranných krytů Pro minimalizaci nebezpečí poranění pro ně- které profilových lišt dodávají také ochranné kryty oranžové barvě. . Použití šroubů hlavou T Další součásti lze profilovým lištám u- pevnit pomocí šroubů hlavou T. Úchyt příčky ocelovém nosníku Přímé upevnění (upnutí) úchytu příčky typu SAA profilovou lištou typu CPS ocelovém nosníku. Montáž profilových lišt pomocí upevňovacího třmenu K upevnění profilových lišt pod ocelovými nosníky lze použít upevňovací třmeny. Kabely vedení upnou mezi dvě příchytky.Pomůckyproprojektovánísystémůprofilovýchlišt 01_VBS_Masterkatalog_Länder_2012/cs/20/03/2013(LLExport_04079)/02/05/2013 135OBOVBS Pomůcka pro montáž profilová lišta Přehled variant profilových lišt Uživatel možnost výběru rozsáhlého sorti- mentu profilových lišt: Různé materiály, různé tloušťky materiálu, různá provedení profilů od- povídající šířkou výřezu různé rozmístění otvo- rů. Tímto způso- bem lze konstrukce upevnit pod ocelové nosníky. Upevnění třmenových příchytek Za účelem přichycení kabelů/vedení nebo tru- bek lze profilové lišty upevnit třmenové pří- chytky. Pro každý profil lze také zvolit potřebné pří- slušenství, jako jsou kluzné matice, šrouby s hlavou nebo třmenové příchytky BBS. Montáž třmenových příchytek profilových lišt Třmenové příchytky BBS lze díky různým tva- rům koncovek zavěsit všech profilových lišt s příslušnou šířkou výřezu. Použití řadových příchytek Pomocí řadových příchytek typu 2049 typu 2055 lze zachytit hmotnost kabelů pod techno- logickými skříněmi rozvaděči. Šrouby hlavou kluzné matice jsou přizpů- sobeny šířce výřezu profilové lišty lze v profilové liště bez problémů bočně přesunovat. Konstrukce pod ocelovým nosníkem Profilová lišta typu 1268 kombinaci dvěma nosníkovými svorkami typu 328. Řadové pří- chytky lze profilové liště libovolně přesunout
