Z důvodu potlačení rušení třeba vždy uzemnit kontakt označený .
Na referenční napěťový vstup musí být vždy přivedeno měřené napětí.
Vstupy snímačů proudu nejsou určeny přímému měření proudů. Při demontáži se

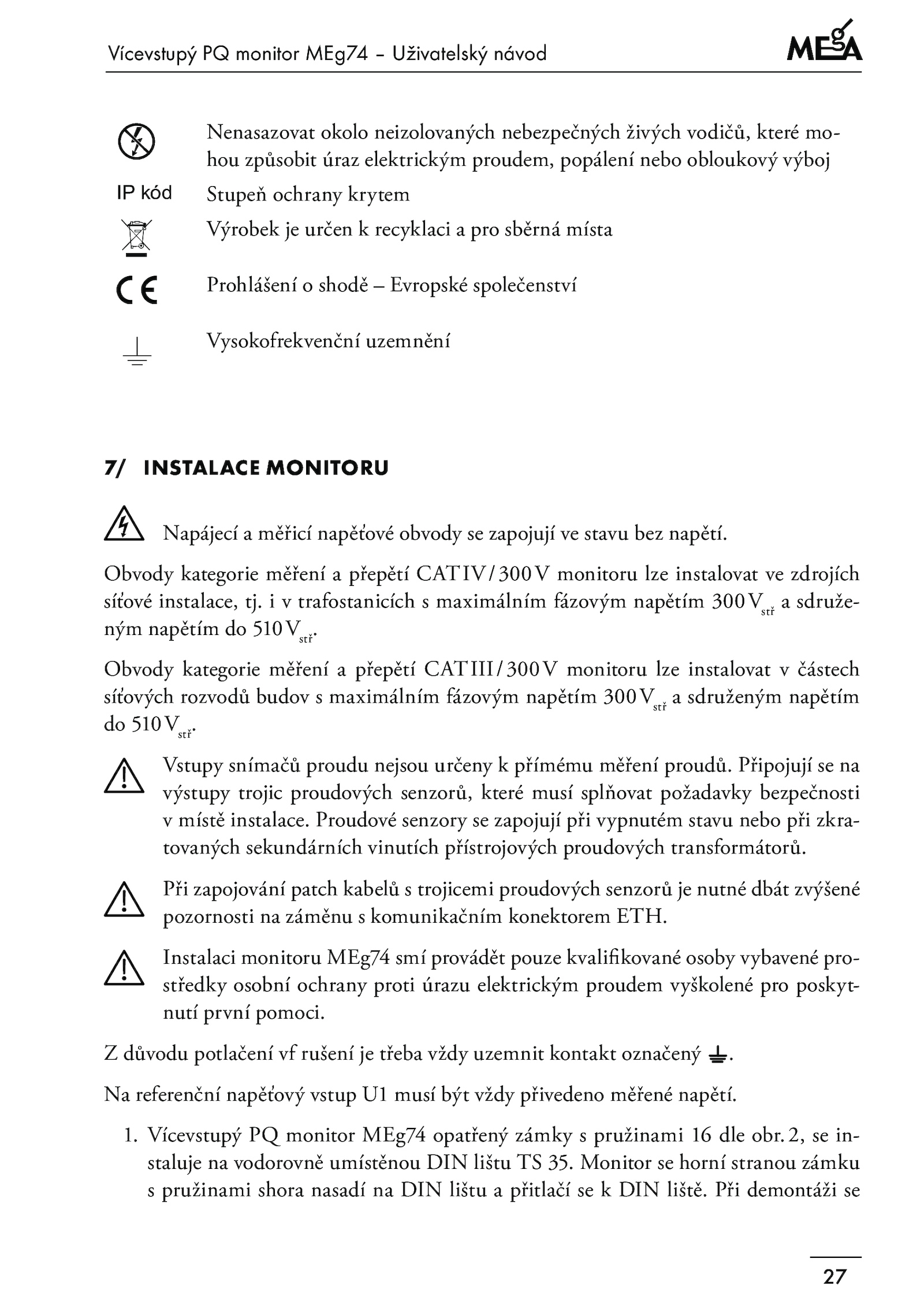

.Vícevstupý monitor MEg74 Uživatelský návod
27
Nenasazovat okolo neizolovaných nebezpečných živých vodičů, které mo-
hou způsobit úraz elektrickým proudem, popálení nebo obloukový výboj
IP kód Stupeň ochrany krytem
Výrobek určen recyklaci pro sběrná místa
Prohlášení shodě Evropské společenství
Vysokofrekvenční uzemnění
7/ INSTALACE MONITORU
Napájecí měřicí napěťové obvody zapojují stavu bez napětí.
Obvody kategorie měření přepětí CATIII/300V monitoru lze instalovat částech
síťových rozvodů budov maximálním fázovým napětím 300Vstř
a sdruženým napětím
do 510Vstř
.2, in-
staluje vodorovně umístěnou DIN lištu 35. Vícevstupý monitor MEg74 opatřený zámky pružinami dle obr. Proudové senzory zapojují při vypnutém stavu nebo při zkra-
tovaných sekundárních vinutích přístrojových proudových transformátorů. Připojují na
výstupy trojic proudových senzorů, které musí splňovat požadavky bezpečnosti
v místě instalace.
Instalaci monitoru MEg74 smí provádět pouze kvalifikované osoby vybavené pro-
středky osobní ochrany proti úrazu elektrickým proudem vyškolené pro poskyt-
nutí první pomoci. trafostanicích maximálním fázovým napětím 300Vstř
a sdruže-
ným napětím 510Vstř
. Monitor horní stranou zámku
s pružinami shora nasadí DIN lištu přitlačí DIN liště.
Obvody kategorie měření přepětí CATIV/300V monitoru lze instalovat zdrojích
síťové instalace, tj.
Při zapojování patch kabelů trojicemi proudových senzorů nutné dbát zvýšené
pozornosti záměnu komunikačním konektorem ETH
