Atlas úsečníků (odpojovačů, odpínačů) je kniha obsahující veškeré dnešní dostupné informace o těchto přístrojích. Historie výroby, typy přístrojů, technické parametry, schémata a fotogalerie. Kniha je rozdělena na dvě hlavní části - v první části jsou uvedeny veškeré přístroje používané na našem území (od Křižíka po moderní dálkově ovládané přístroje). Ve druhé části knihy je přehled zahraničních úsečníků (alespoň tedy to, co se dalo sehnat). Atlas je určen všem zájemcům o tohle specifické téma, ať již jde o historii úsečníků a nebo o jejich technické parametry, které jsou pro lepší přehled uvedeny v tabulkách na samém konci knihy.
Tento nůž rovněž pásové mědi.

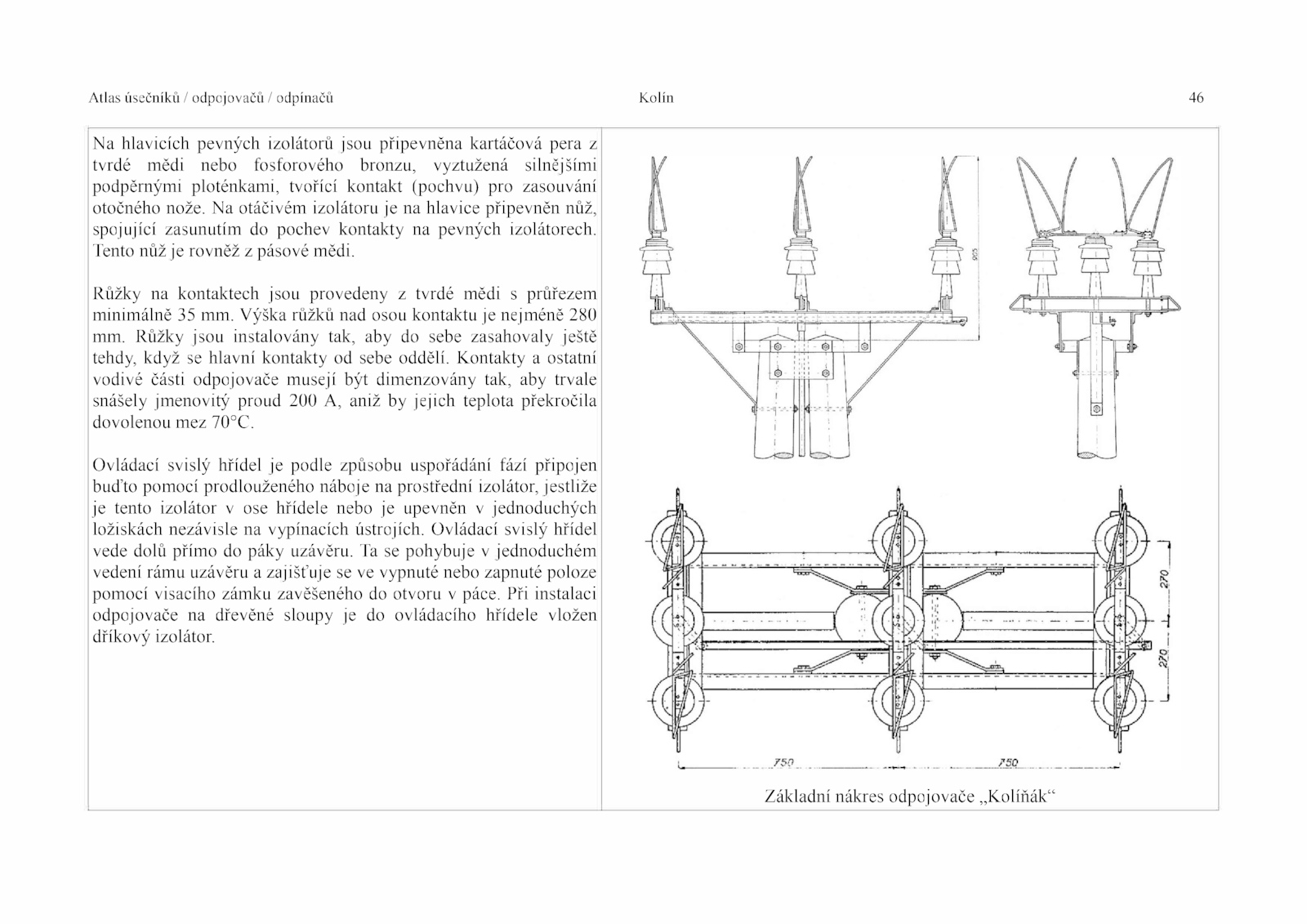

Základní nákres odpojovače „Kolíňák“
.Atlas úsečníků odpojovačů odpínačů Kolín 46
Na hlavicích pevných izolátorů jsou připevněna kartáčová pera z
tvrdé mědi nebo fosforového bronzu, vyztužená silnějšími
podpěrnými ploténkami, tvořící kontakt (pochvu) pro zasouvání
otočného nože. pohybuje jednoduchém
vedení rámu uzávěru zajišťuje vypnuté nebo zapnuté poloze
pomocí visacího zámku zavěšeného otvoru páce.
Ovládací svislý hřídel podle způsobu uspořádání fází připojen
buďto pomocí prodlouženého náboje prostřední izolátor, jestliže
je tento izolátor ose hřídele nebo upevněn jednoduchých
ložiskách nezávisle vypínacích ústrojích. otáčivém izolátoru hlavice připevněn nůž,
spojující zasunutím pochev kontakty pevných izolátorech. Ovládací svislý hřídel
vede dolů přímo páky uzávěru. Výška růžků nad osou kontaktu nejméně 280
mm. Kontakty ostatní
vodivé části odpojovače musejí být dimenzovány tak, aby trvale
snášely jmenovitý proud 200 aniž jejich teplota překročila
dovolenou mez 70°C. Růžky jsou instalovány tak, aby sebe zasahovaly ještě
tehdy, když hlavní kontakty sebe oddělí. Při instalaci
odpojovače dřevěné sloupy ovládacího hřídele vložen
dříkový izolátor.
Růžky kontaktech jsou provedeny tvrdé mědi průřezem
minimálně mm
