Atlas úsečníků (odpojovačů, odpínačů) je kniha obsahující veškeré dnešní dostupné informace o těchto přístrojích. Historie výroby, typy přístrojů, technické parametry, schémata a fotogalerie. Kniha je rozdělena na dvě hlavní části - v první části jsou uvedeny veškeré přístroje používané na našem území (od Křižíka po moderní dálkově ovládané přístroje). Ve druhé části knihy je přehled zahraničních úsečníků (alespoň tedy to, co se dalo sehnat). Atlas je určen všem zájemcům o tohle specifické téma, ať již jde o historii úsečníků a nebo o jejich technické parametry, které jsou pro lepší přehled uvedeny v tabulkách na samém konci knihy.
Jako volitelná varianta dispozici skříň nerezu.
. Kromě
všech pohybů, tedy kinematiky, obsahuje skříň ovládacího
mechanismu také indikátor spínací polohy počitadlo mechanických
operací. Pohon bistabilní systém, blokovaný koncových

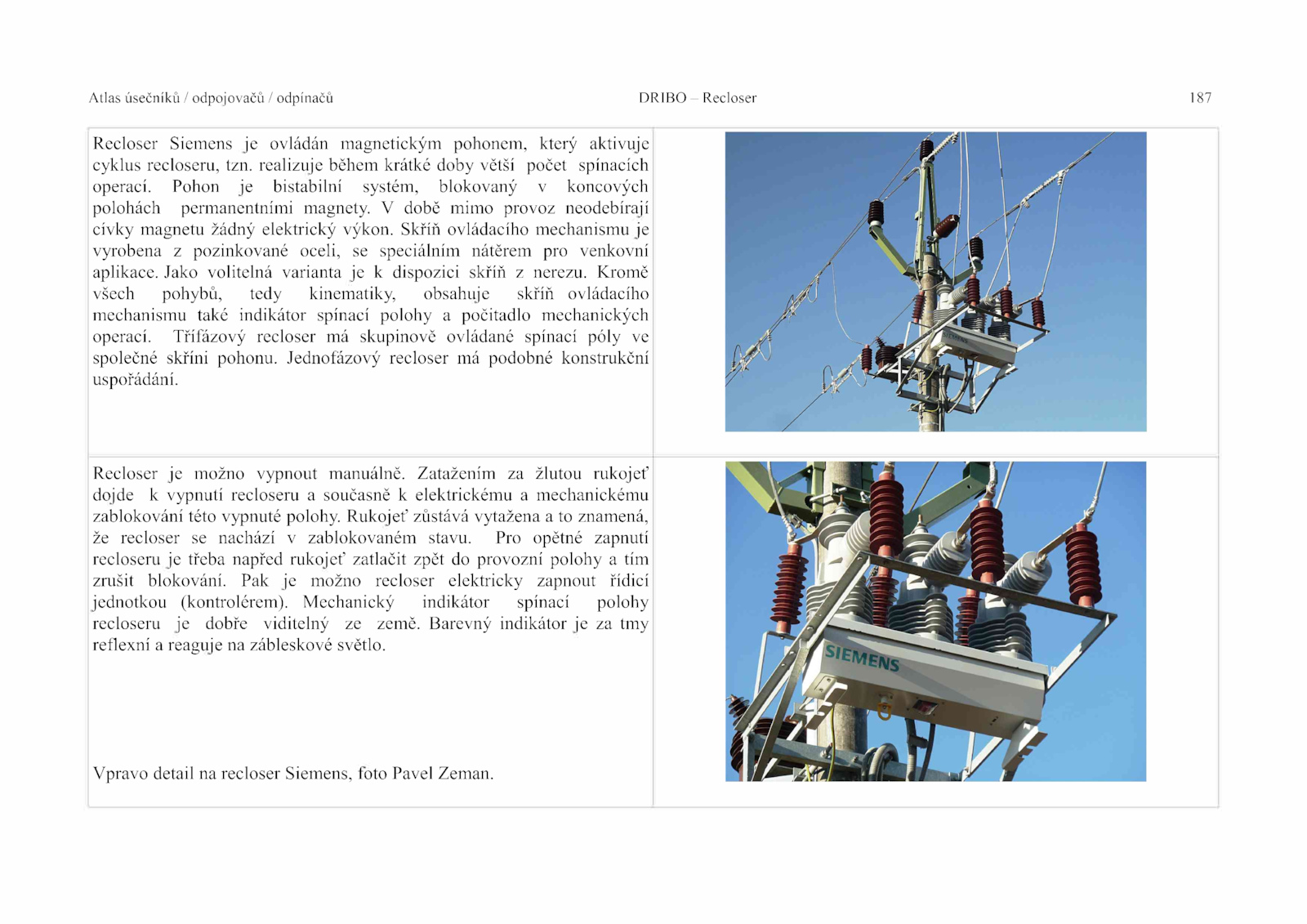

polohách permanentními magnety.Atlas úsečníků odpojovačů odpínačů DRIBO Recloser 187
Recloser Siemens ovládán magnetickým pohonem, který aktivuje
cyklus recloseru, tzn. Barevný indikátor tmy
reflexní reaguje zábleskové světlo. Pak možno recloser elektricky zapnout řídicí
jednotkou (kontrolérem).
Recloser možno vypnout manuálně. Rukojeť zůstává vytažena znamená,
že recloser nachází zablokovaném stavu. Pro opětné zapnutí
recloseru třeba napřed rukojeť zatlačit zpět provozní polohy tím
zrušit blokování. realizuje během krátké doby větší počet spínacích
operací. Skříň ovládacího mechanismu je
vyrobena pozinkované oceli, speciálním nátěrem pro venkovní
aplikace. Jednofázový recloser podobné konstrukční
uspořádání. Mechanický indikátor spínací polohy
recloseru dobře viditelný země. době mimo provoz neodebírají
cívky magnetu žádný elektrický výkon.
Vpravo detail recloser Siemens, foto Pavel Zeman. Třífázový recloser skupinově ovládané spínací póly ve
společné skříni pohonu. Zatažením žlutou rukojeť
dojde vypnutí recloseru současně elektrickému mechanickému
zablokování této vypnuté polohy
