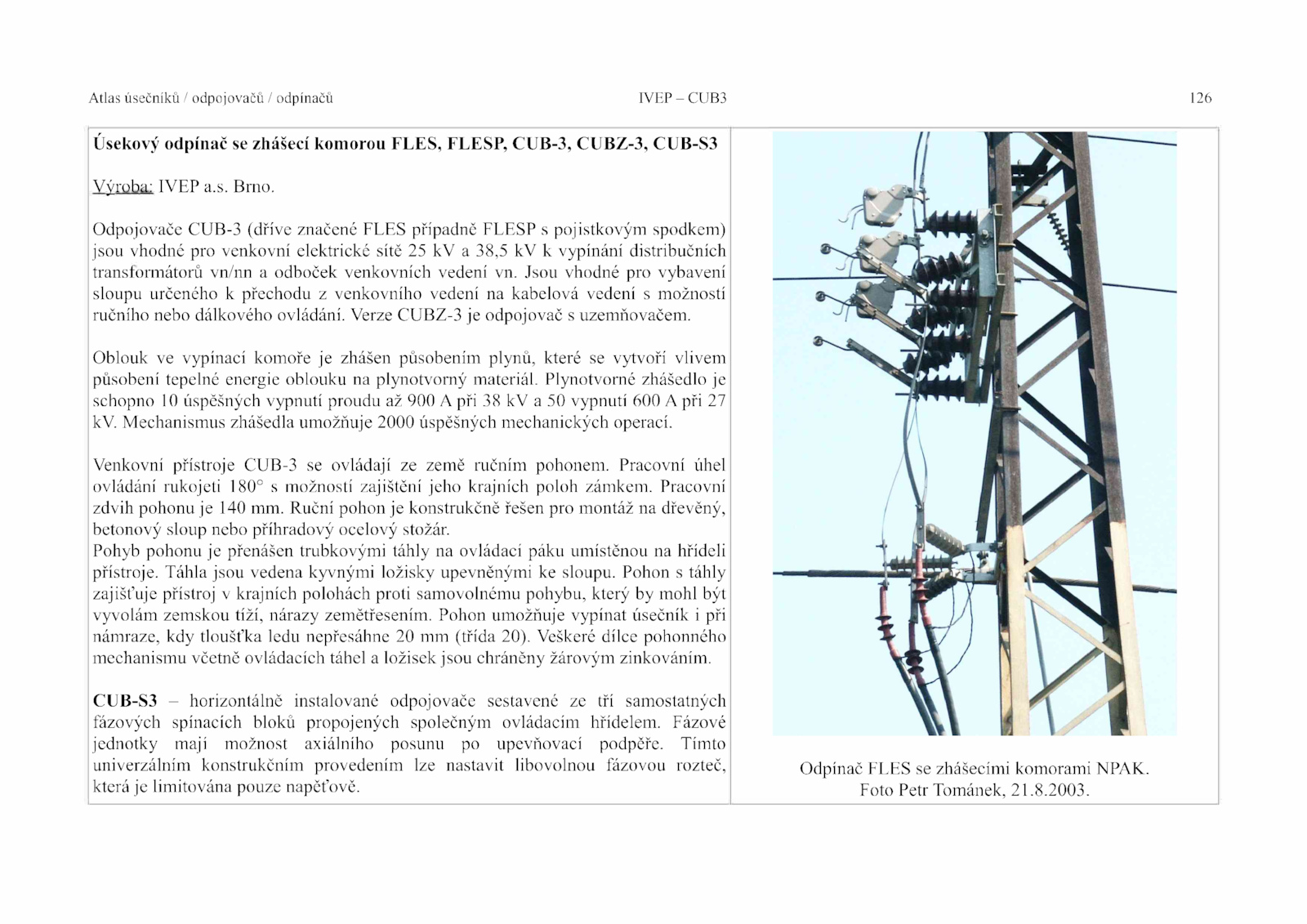

Atlas úsečníků odpojovačů odpínačů IVEP CUB3 126 Úsekový odpínač zhášecí komorou FLES, FLESP, CUB-3, CUBZ-3, CUB-S3 Výroba: IVEP a. Verze CUBZ-3 odpojovač uzemňovačem. Pohon táhly zajišťuje přístroj krajních polohách proti samovolnému pohybu, který mohl být vyvolám zemskou tíží, nárazy zemětřesením. Odpínač FLES zhášecími komorami NPAK. Plynotvorné zhášedlo je schopno úspěšných vypnutí proudu 900 při vypnutí 600 při 27 kV. Pracovní zdvih pohonu 140 mm.8.s. Mechanismus zhášedla umožňuje 2000 úspěšných mechanických operací. Brno. Tímto univerzálním konstrukčním provedením lze nastavit libovolnou fázovou rozteč, která limitována pouze napěťově. Veškeré dílce pohonného mechanismu včetně ovládacích táhel ložisek jsou chráněny žárovým zinkováním. Pohon umožňuje vypínat úsečník při námraze, kdy tloušťka ledu nepřesáhne (třída 20). Oblouk vypínací komoře zhášen působením plynů, které vytvoří vlivem působení tepelné energie oblouku plynotvorný materiál. . Fázové jednotky mají možnost axiálního posunu upevňovací podpěře. Foto Petr Tománek, 21. Ruční pohon konstrukčně řešen pro montáž dřevěný, betonový sloup nebo příhradový ocelový stožár.2003. Táhla jsou vedena kyvnými ložisky upevněnými sloupu. Jsou vhodné pro vybavení sloupu určeného přechodu venkovního vedení kabelová vedení možností ručního nebo dálkového ovládání. Odpojovače CUB-3 (dříve značené FLES případně FLESP pojistkovým spodkem) jsou vhodné pro venkovní elektrické sítě 38,5 vypínání distribučních transformátorů vn/nn odboček venkovních vedení vn. Pracovní úhel ovládání rukojeti 180° možností zajištění jeho krajních poloh zámkem. Venkovní přístroje CUB-3 ovládají země ručním pohonem. Pohyb pohonu přenášen trubkovými táhly ovládací páku umístěnou hřídeli přístroje. CUB-S3 horizontálně instalované odpojovače sestavené tří samostatných fázových spínacích bloků propojených společným ovládacím hřídelem
