Atlas úsečníků (odpojovačů, odpínačů) je kniha obsahující veškeré dnešní dostupné informace o těchto přístrojích. Historie výroby, typy přístrojů, technické parametry, schémata a fotogalerie. Kniha je rozdělena na dvě hlavní části - v první části jsou uvedeny veškeré přístroje používané na našem území (od Křižíka po moderní dálkově ovládané přístroje). Ve druhé části knihy je přehled zahraničních úsečníků (alespoň tedy to, co se dalo sehnat). Atlas je určen všem zájemcům o tohle specifické téma, ať již jde o historii úsečníků a nebo o jejich technické parametry, které jsou pro lepší přehled uvedeny v tabulkách na samém konci knihy.
přístroje typu CUB standardní záruční doba
10 let.
Použití pro 12, 38,5 všechny typy sloupů stožárů. Táhla jsou vedena kyvnými
ložisky upevněnými sloupu. Pohyb pohonu přenášen trubkovými táhly na
ovládací páku umístěnou hřídeli přístroje. Pohon umožňuje vypínat odpínač při

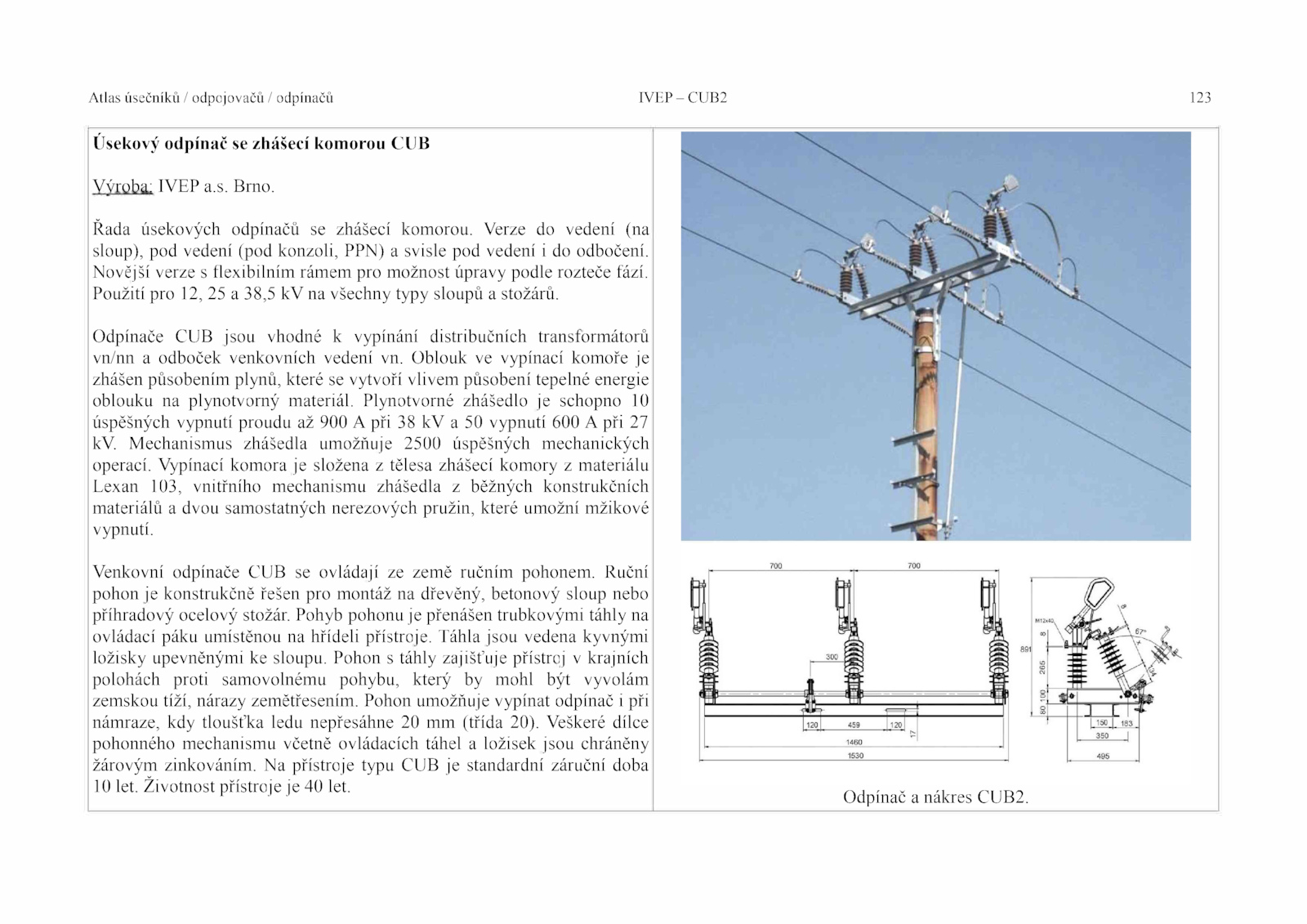

námraze, kdy tloušťka ledu nepřesáhne (třída 20).Atlas úsečníků odpojovačů odpínačů IVEP CUB2 123
Úsekový odpínač zhášecí komorou CUB
Výroba: IVEP a. Ruční
pohon konstrukčně řešen pro montáž dřevěný, betonový sloup nebo
příhradový ocelový stožár. Mechanismus zhášedla umožňuje 2500 úspěšných mechanických
operací.
Novější verze flexibilním rámem pro možnost úpravy podle rozteče fází.s. Vypínací komora složena tělesa zhášecí komory materiálu
Lexan 103, vnitřního mechanismu zhášedla běžných konstrukčních
materiálů dvou samostatných nerezových pružin, které umožní mžikové
vypnutí. Oblouk vypínací komoře je
zhášen působením plynů, které vytvoří vlivem působení tepelné energie
oblouku plynotvorný materiál. Pohon táhly zajišťuje přístroj krajních
polohách proti samovolnému pohybu, který mohl být vyvolám
zemskou tíží, nárazy zemětřesením.
Odpínače CUB jsou vhodné vypínání distribučních transformátorů
vn/nn odboček venkovních vedení vn.
Řada úsekových odpínačů zhášecí komorou.
.
Odpínač nákres CUB2. Plynotvorné zhášedlo schopno 10
úspěšných vypnutí proudu 900 při vypnutí 600 při 27
kV. Verze vedení (na
sloup), pod vedení (pod konzoli, PPN) svisle pod vedení odbočení.
Venkovní odpínače CUB ovládají země ručním pohonem. Životnost přístroje let. Brno. Veškeré dílce
pohonného mechanismu včetně ovládacích táhel ložisek jsou chráněny
žárovým zinkováním
