úhel mezi k-tými harmonickými složkami Uk,1, Ik,1 fáze )
( harmonické složky jsou vyhodnocovány každého měřicího cyklu )
Zdánlivý výkon S1=U1∗I1
Deformační výkon D1=√S1
2
−P1
2
−Q1
2
Účiník skutečný PF1=
|P1|
S1
Třífázový činný výkon P=P1+P2+P3
Třífázový jalový výkon ∑Q=Q1+Q2+Q3
Třífázový zdánlivý výkon S=S1+S2+S3
Třífázový deformační výkon D=√3S2
−3P2
−3Q2
Třífázový účiník skutečný PF=
|∑ P|
∑ S
Veličiny základní harmonické složky („fh“= fundamental harmonic) :
Účiník základní harmonické složky (nebo Δφ1 )
Činný výkon základní harmonické složky Pfh1=Ufh1∗Ifh1∗cosΔφ1
Jalový výkon základní harmonické složky Qfh1=Ufh1∗Ifh1∗sinΔφ1
Trojfázový činný výkon základní harmonické složky Pfh=Pfh1+Pfh2+ Pfh3
Trojfázový jalový výkon základní harmonické složky ∑Qfh=Qfh1+Qfh2+Qfh3
82
.

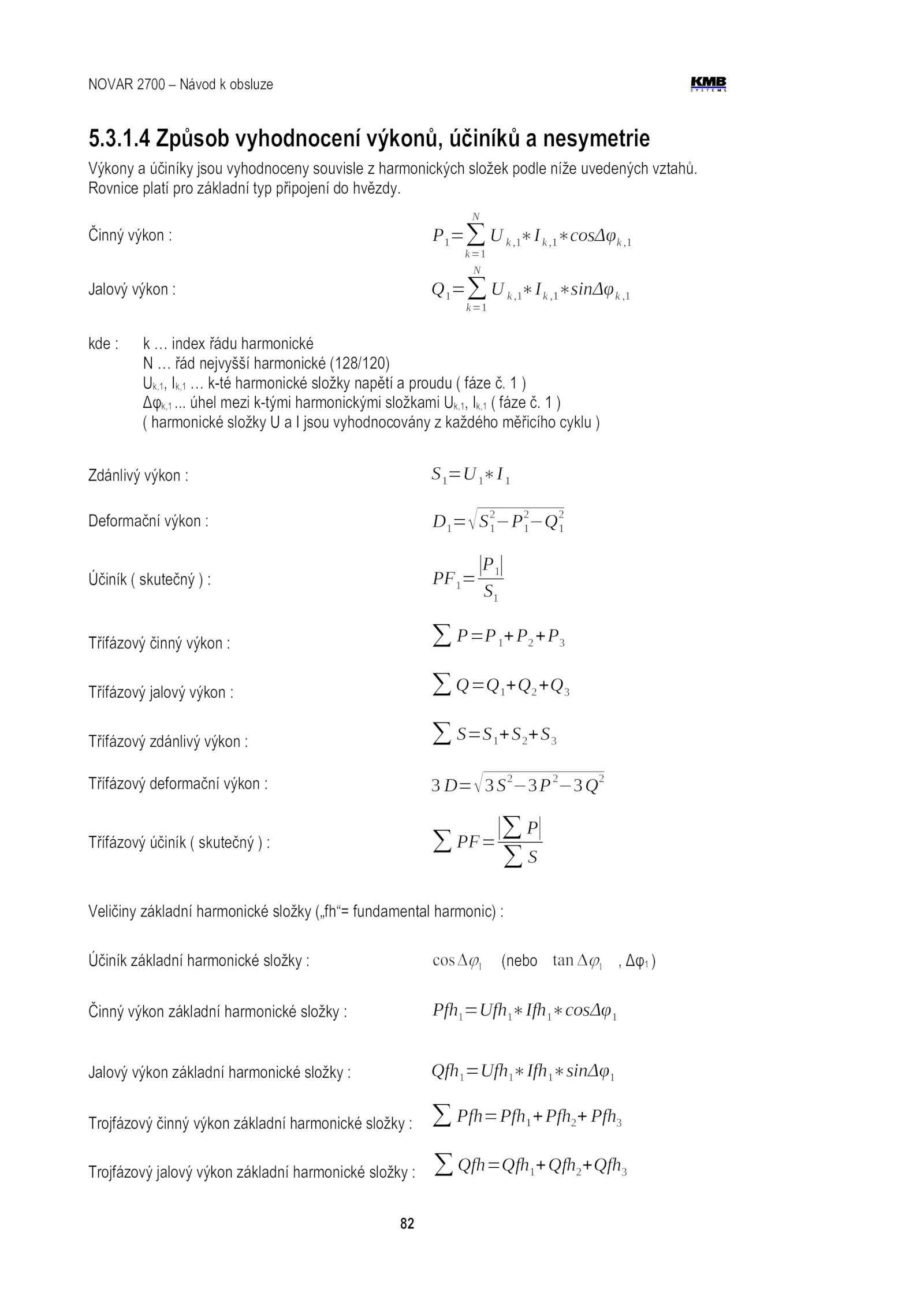

Rovnice platí pro základní typ připojení hvězdy.4 Způsob vyhodnocení výkonů, účiníků nesymetrie
Výkony účiníky jsou vyhodnoceny souvisle harmonických složek podle níže uvedených vztahů.
Činný výkon P1=∑
k=1
N
U ,1∗Ik ,1∗cosΔφk ,1
Jalový výkon Q1=∑
k=1
N
U ,1∗Ik ,1∗sinΔφk ,1
kde index řádu harmonické
N řád nejvyšší harmonické (128/120)
Uk,1, Ik,1 k-té harmonické složky napětí proudu fáze )
Δφk,1 .1..NOVAR 2700 Návod obsluze
