První nich univerzální třífázové měřidlo.2 Funkce
Z hlediska funkce jsou regulátory řady Novar 2700 tvořeny dvěma hlavními bloky. různými komunikačními rozhraními, dohromady tvořícími výkonný síťový analyzátor
7

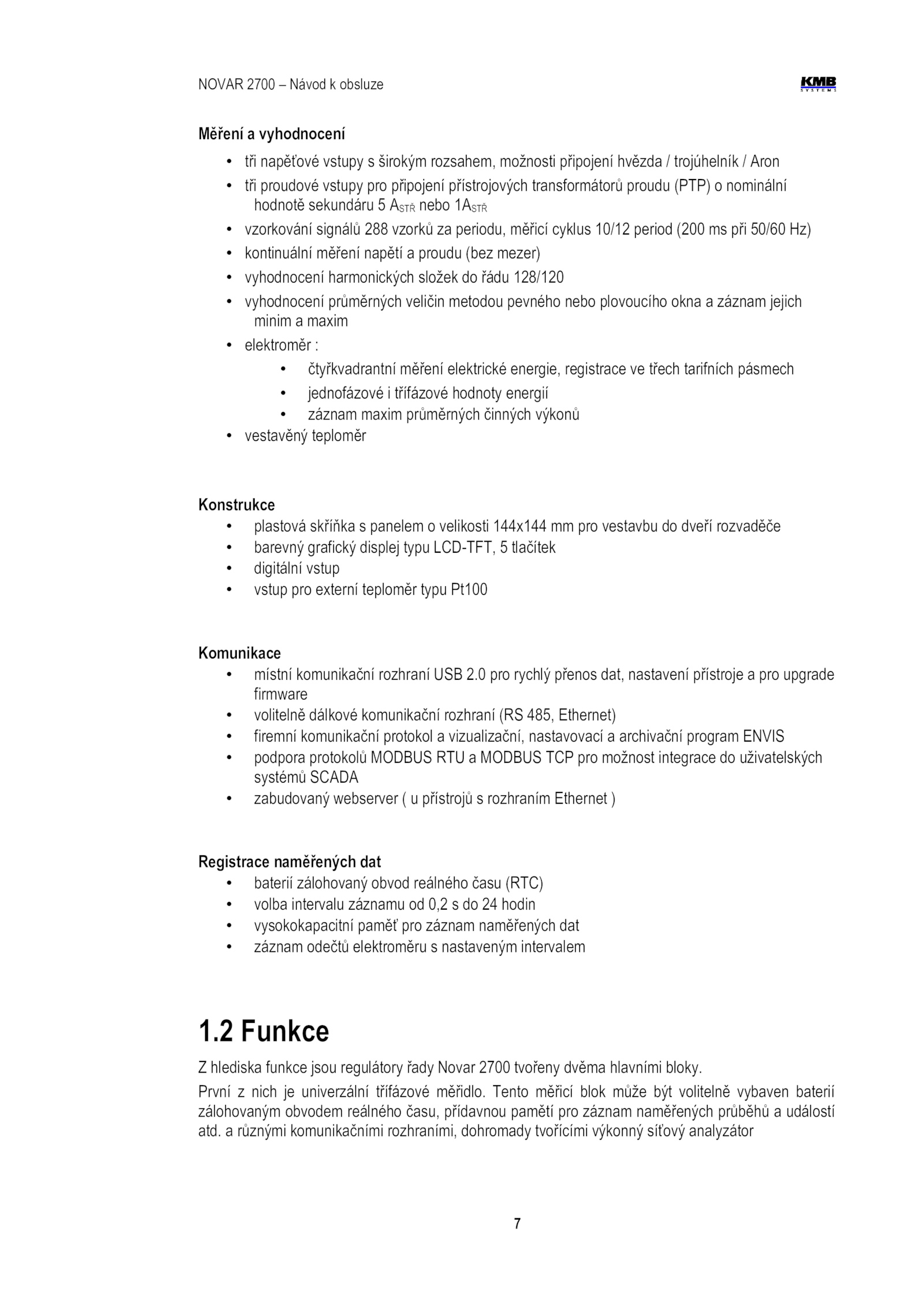

.NOVAR 2700 Návod obsluze
Měření vyhodnocení
• tři napěťové vstupy širokým rozsahem, možnosti připojení hvězda trojúhelník Aron
• tři proudové vstupy pro připojení přístrojových transformátorů proudu (PTP) nominální
hodnotě sekundáru ASTŘ nebo 1ASTŘ
• vzorkování signálů 288 vzorků periodu, měřicí cyklus 10/12 period (200 při 50/60 Hz)
• kontinuální měření napětí proudu (bez mezer)
• vyhodnocení harmonických složek řádu 128/120
• vyhodnocení průměrných veličin metodou pevného nebo plovoucího okna záznam jejich
minim maxim
• elektroměr :
• čtyřkvadrantní měření elektrické energie, registrace třech tarifních pásmech
• jednofázové třífázové hodnoty energií
• záznam maxim průměrných činných výkonů
• vestavěný teploměr
Konstrukce
• plastová skříňka panelem velikosti 144x144 pro vestavbu dveří rozvaděče
• barevný grafický displej typu LCD-TFT, tlačítek
• digitální vstup
• vstup pro externí teploměr typu Pt100
Komunikace
• místní komunikační rozhraní USB 2.0 pro rychlý přenos dat, nastavení přístroje pro upgrade
firmware
• volitelně dálkové komunikační rozhraní (RS 485, Ethernet)
• firemní komunikační protokol vizualizační, nastavovací archivační program ENVIS
• podpora protokolů MODBUS RTU MODBUS TCP pro možnost integrace uživatelských
systémů SCADA
• zabudovaný webserver přístrojů rozhraním Ethernet )
Registrace naměřených dat
• baterií zálohovaný obvod reálného času (RTC)
• volba intervalu záznamu 0,2 hodin
• vysokokapacitní paměť pro záznam naměřených dat
• záznam odečtů elektroměru nastaveným intervalem
1. Tento měřicí blok může být volitelně vybaven baterií
zálohovaným obvodem reálného času, přídavnou pamětí pro záznam naměřených průběhů událostí
atd
