Při připojení pouze sdruženého napětí nutné napěťové signály připojit odlišně, vstupům U1
a nastavit typ připojení 1D3.
Při připojení typu 1D3 dejte pozor dodržení maximálního vstupního napětí přístroje dle
technických parametrů !!! Nutno vzít úvahu, připojuje sdružené napětí sítě fázovému
vstupu přístroje !!!
49

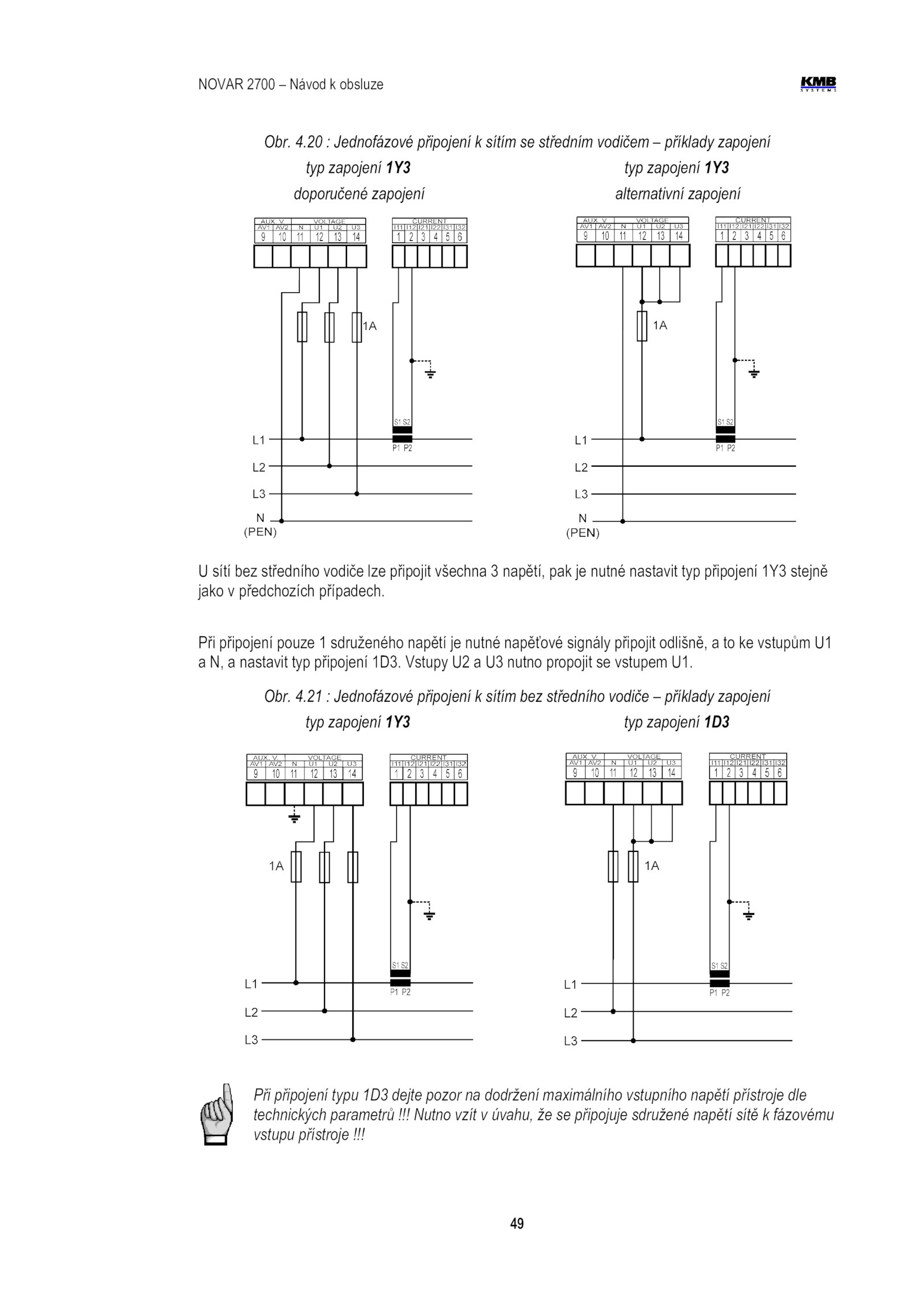

Obr. 4.20 Jednofázové připojení sítím středním vodičem příklady zapojení
typ zapojení 1Y3 typ zapojení 1Y3
doporučené zapojení alternativní zapojení
Obr. Vstupy nutno propojit vstupem U1. 4.21 Jednofázové připojení sítím bez středního vodiče příklady zapojení
typ zapojení 1Y3 typ zapojení 1D3
.NOVAR 2700 Návod obsluze
U sítí bez středního vodiče lze připojit všechna napětí, pak nutné nastavit typ připojení 1Y3 stejně
jako předchozích případech
