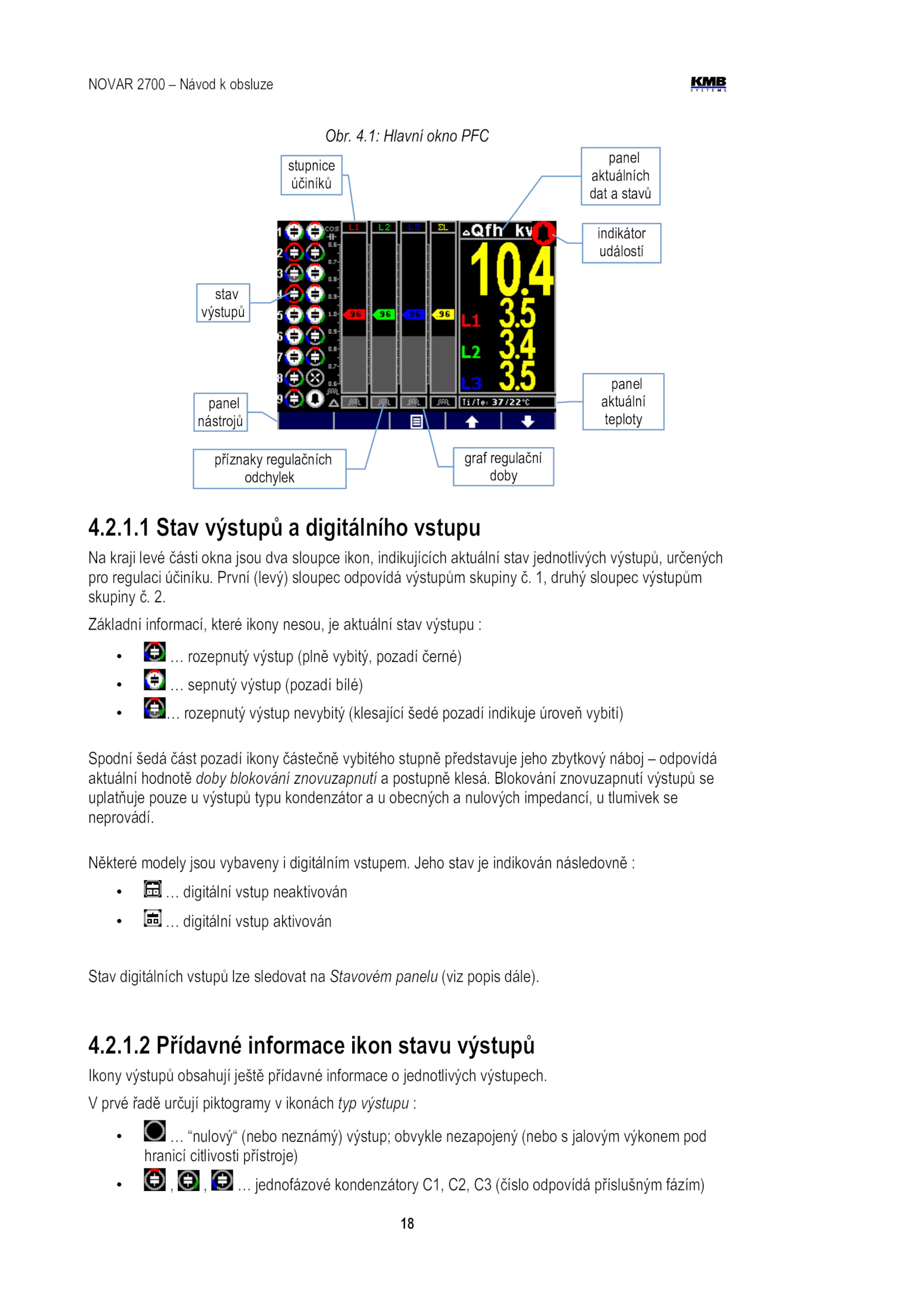

4.2.1.1 Stav výstupů digitálního vstupu
Na kraji levé části okna jsou dva sloupce ikon, indikujících aktuální stav jednotlivých výstupů, určených
pro regulaci účiníku.1.1: Hlavní okno PFC
stav
výstupů
stupnice
účiníků
panel
aktuální
teploty
panel
nástrojů
graf regulační
doby
indikátor
událostí
příznaky regulačních
odchylek
panel
aktuálních
dat stavů
. První (levý) sloupec odpovídá výstupům skupiny druhý sloupec výstupům
skupiny 2. 4.
V prvé řadě určují piktogramy ikonách typ výstupu :
• “nulový“ (nebo neznámý) výstup; obvykle nezapojený (nebo jalovým výkonem pod
hranicí citlivosti přístroje)
• jednofázové kondenzátory C1, C2, (číslo odpovídá příslušným fázím)
18
Obr.
Základní informací, které ikony nesou, aktuální stav výstupu :
• rozepnutý výstup (plně vybitý, pozadí černé)
• sepnutý výstup (pozadí bílé)
• rozepnutý výstup nevybitý (klesající šedé pozadí indikuje úroveň vybití)
Spodní šedá část pozadí ikony částečně vybitého stupně představuje jeho zbytkový náboj odpovídá
aktuální hodnotě doby blokování znovuzapnutí postupně klesá. Blokování znovuzapnutí výstupů se
uplatňuje pouze výstupů typu kondenzátor obecných nulových impedancí, tlumivek se
neprovádí.NOVAR 2700 Návod obsluze
4.
Některé modely jsou vybaveny digitálním vstupem. Jeho stav indikován následovně :
• digitální vstup neaktivován
• digitální vstup aktivován
Stav digitálních vstupů lze sledovat Stavovém panelu (viz popis dále).2 Přídavné informace ikon stavu výstupů
Ikony výstupů obsahují ještě přídavné informace jednotlivých výstupech.2
