1: MTC6S
MTC6S
Stupeň kry� dle ČSN 60529
IP54 (hlavice)
IP5X (měřicí část délce N)
①
Termočlánek drahých kovů (není součás� armatury)
Délka termočlánku 80) mm
②
Kapilára
Materiál Monokrystalický sa�r
Průměr 2,1 mm
Otvor pro termočlánek ø1,3 mm
③
Ochranná jímka
Materiál Monokrystalický sa�r
Vnější vnitřní průměr mm
④
Vodicí trubka
Materiál Keramika C799
Vnější vnitřní průměr mm
⑤
Přídržná trubka
Materiál Nerezová ocel
Vnější vnitřní průměr mm
⑥
Hlavice
Materiál Sli�na hliníku
Kabelová vývodka M20 1,5
. Mají jednoduchou ochrannou jímku krystalického sa�ru,
který výborně odolává chemické agresivitě prostředí zároveň se
vyznačuje výbornou pevnos� tepla.1)
114 |

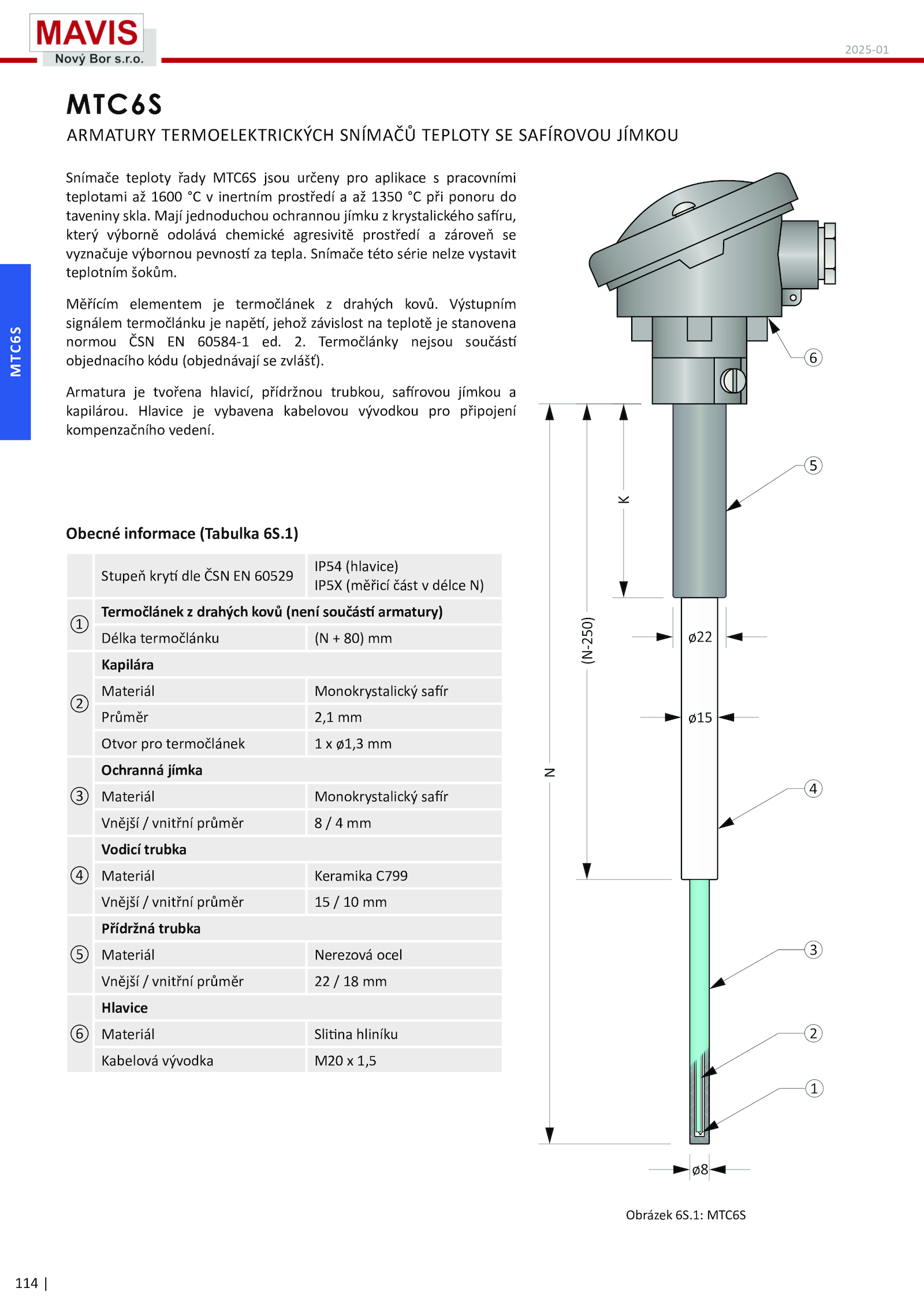

Obrázek 6S.
Armatura tvořena hlavicí, přídržnou trubkou, sa�rovou jímkou a
kapilárou. Hlavice vybavena kabelovou vývodkou pro připojení
kompenzačního vedení.
Měřícím elementem termočlánek drahých kovů. Snímače této série nelze vystavit
teplotním šokům.
Obecné informace (Tabulka 6S. Výstupním
signálem termočlánku napě�, jehož závislost teplotě stanovena
normou ČSN 60584-1 ed. Termočlánky nejsou součás�
objednacího kódu (objednávají zvlášť).MTC6S
ARMATURY TERMOELEKTRICKÝCH SNÍMAČŮ TEPLOTY SAFÍROVOU JÍMKOU
Snímače teploty řady MTC6S jsou určeny pro aplikace pracovními
teplotami 1600 inertním prostředí 1350 při ponoru do
taveniny skla
