Relé možností dálkového
nastavení času
E zpožděný rozběh zpožděný rozběh sepnutí
řídicího kontaktu
Dodatečná funkce zastavení
Schodišťový automat
a paměťové relé
Relé okamžitým kontaktem Relé bezpotenciálovým řídicím
kontaktem
U napájecí napětí řídicí kontakt výstupní kontakt, přepínací,bezpotenciálový
Zelená LED svítí indikace napájecího napětí Zelená LED bliká indikace časového průběhu Žlutá LED indikace stavu výstupního kontaktu R
Ve schematech jsou kontakty značeny rozpojeném stavu respektive stavu bez napájecího napětí (např.
. doběhnutí času pak na
stavu řídicího kontaktu nezáleží.
V novém cyklu čas počítán počátku.
Sepnutím řídicího kontaktu průběhu nastavené
doby dobu jeho sepnutí průběh zastaví a
zapamatuje dosažený čas (zelená LED U/t svítí). 28).
V novém cyklu čas počítán počátku. resp.
Při trvale připojeném napájecím napětí (svítí zelená
LED U/t) začne sepnutí řídicího kontaktu běžet
nastavený čas (zelená LED U/t bliká).
GAMMA G2ZMF11, G2ZIF20
KAPPA K3ZMF11, K3ZIF
PLUS PDM20F, PDI20F
ENYA E1Z1E10, E1ZMQ10, E1ZM10, E1ZM20,
E1ZMW10, E3ZM20
VEO V2ZE10, V2ZQ10, V2ZM10, V2ZA10
GAMMA G2ZM20, G2ZA20
KAPPA K3ZM20, K3ZM20P, K3ZMF20, K3ZA20
PLUS PDMF20
RONDO SRE 2
COMBI COM 3TP
ENYA E1ZM10, E1ZM20, E3ZM20
VEO V2ZM10
GAMMA G2ZM20
KAPPA K3ZM20, K3ZM20P, K3ZMF20
PLUS PDM20F
COMBI COM 3TP
COMBI COM 3TP
ENYA E1ZTP, E1ZTPNC
GAMMA G2ZMF11
KAPPA K3ZMF11
PLUS PDM11
GAMMA G2ZMF11, G2ZIF20

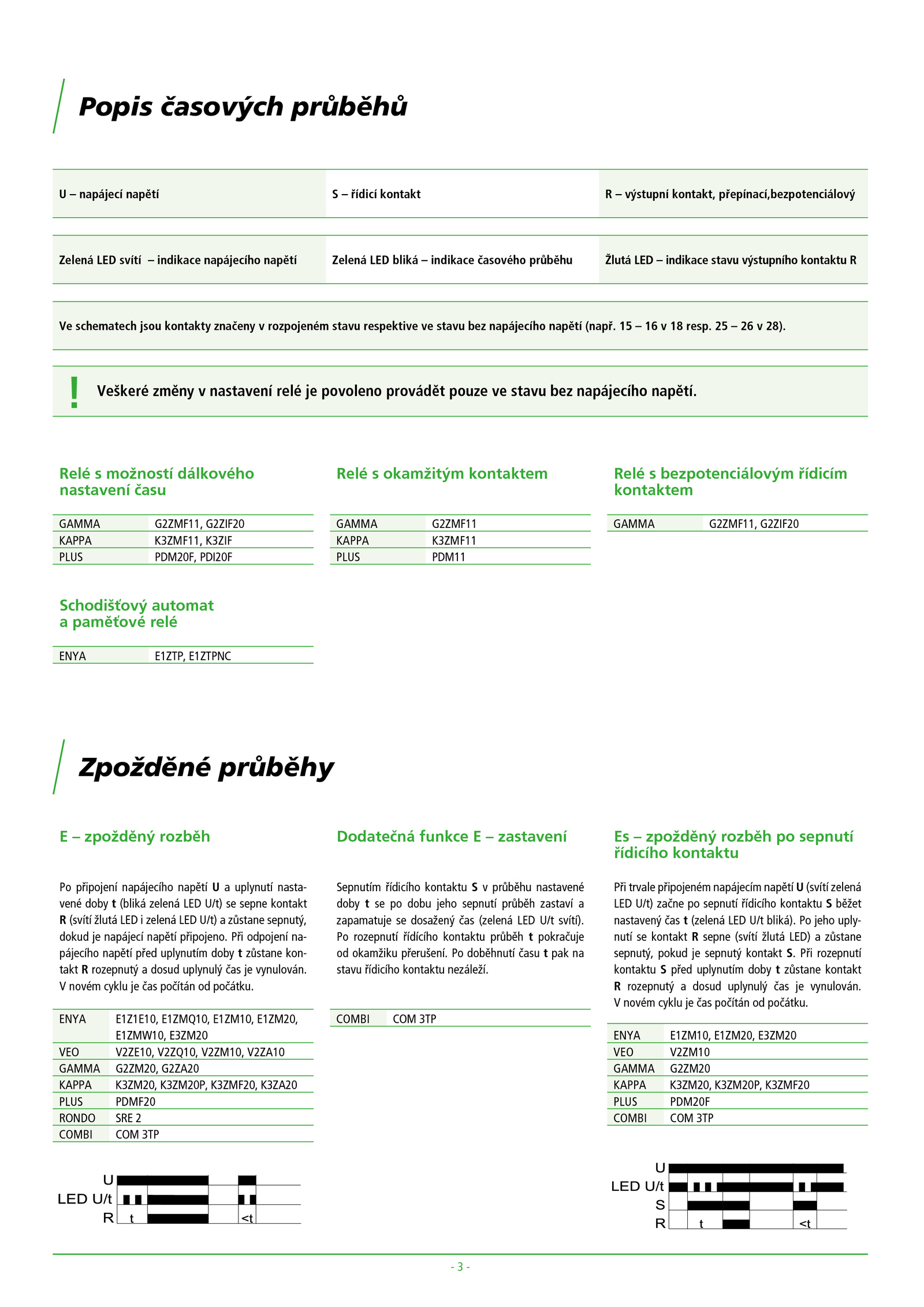

Popis časových průběhů
Zpožděné průběhy
! Veškeré změny nastavení relé povoleno provádět pouze stavu bez napájecího napětí. jeho uply-
nutí kontakt sepne (svítí žlutá LED) zůstane
sepnutý, pokud sepnutý kontakt Při rozepnutí
kontaktu před uplynutím doby zůstane kontakt
R rozepnutý dosud uplynulý čas vynulován. Při odpojení na-
pájecího napětí před uplynutím doby zůstane kon-
takt rozepnutý dosud uplynulý čas vynulován.
Po rozepnutí řídícího kontaktu průběh pokračuje
od okamžiku přerušení.
Po připojení napájecího napětí uplynutí nasta-
vené doby (bliká zelená LED U/t) sepne kontakt
R (svítí žlutá LED zelená LED U/t) zůstane sepnutý,
dokud napájecí napětí připojeno
