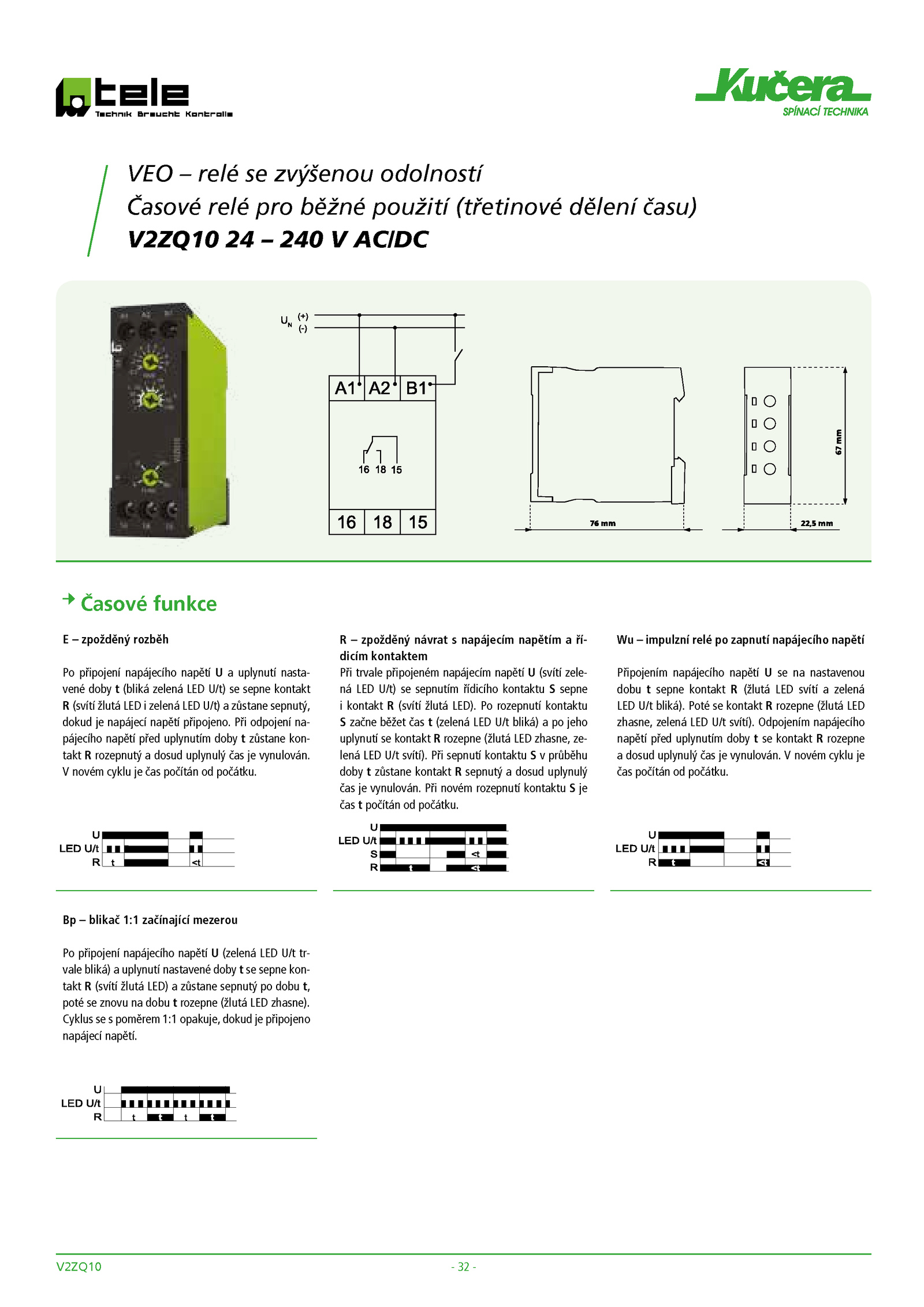

Cyklus poměrem 1:1 opakuje, dokud připojeno napájecí napětí. Při sepnutí kontaktu průběhu doby zůstane kontakt sepnutý dosud uplynulý čas vynulován.-V2ZQ10 Časové funkce E zpožděný rozběh Po připojení napájecího napětí uplynutí nasta- vené doby (bliká zelená LED U/t) sepne kontakt R (svítí žlutá LED zelená LED U/t) zůstane sepnutý, dokud napájecí napětí připojeno. Poté kontakt rozepne (žlutá LED zhasne, zelená LED U/t svítí). Při odpojení na- pájecího napětí před uplynutím doby zůstane kon- takt rozepnutý dosud uplynulý čas vynulován. Odpojením napájecího napětí před uplynutím doby kontakt rozepne a dosud uplynulý čas vynulován. VEO relé zvýšenou odolností Časové relé pro běžné použití (třetinové dělení času) V2ZQ10 240 AC/DC . R zpožděný návrat napájecím napětím ří- dicím kontaktem Při trvale připojeném napájecím napětí (svítí zele- ná LED U/t) sepnutím řídicího kontaktu sepne i kontakt (svítí žlutá LED). Bp blikač 1:1 začínající mezerou Po připojení napájecího napětí (zelená LED U/t tr- vale bliká) uplynutí nastavené doby sepne kon- takt (svítí žlutá LED) zůstane sepnutý dobu t, poté znovu dobu rozepne (žlutá LED zhasne). Wu impulzní relé zapnutí napájecího napětí Připojením napájecího napětí nastavenou dobu sepne kontakt (žlutá LED svítí zelená LED U/t bliká). Při novém rozepnutí kontaktu je čas počítán počátku. rozepnutí kontaktu S začne běžet čas (zelená LED U/t bliká) jeho uplynutí kontakt rozepne (žlutá LED zhasne, ze- lená LED U/t svítí). novém cyklu je čas počítán počátku. V novém cyklu čas počítán počátku
