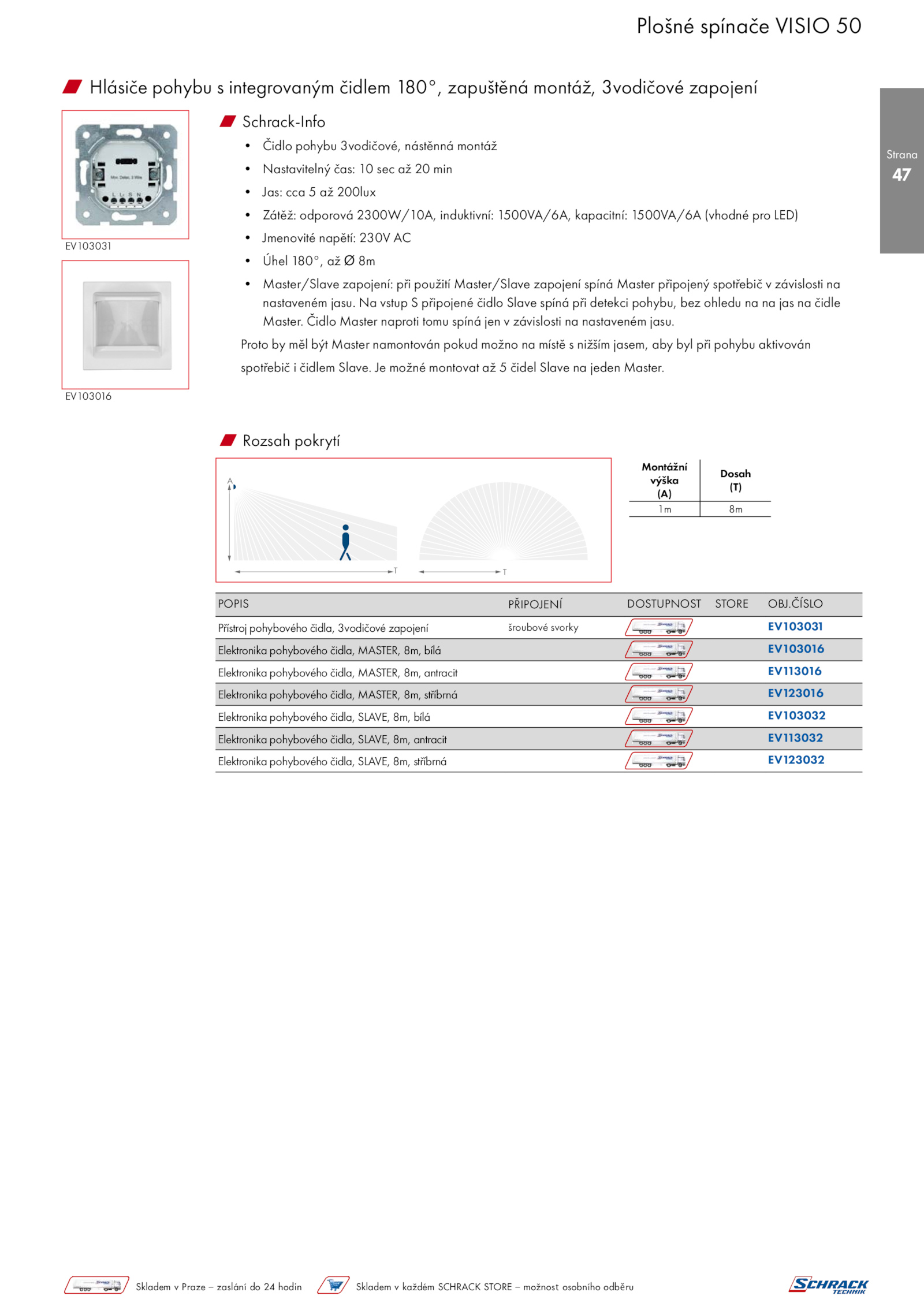

w Schrack-Info
• Čidlo pohybu 3vodičové, nástěnná montáž
• Nastavitelný čas: sec min
• Jas: cca 200lux
• Zátěž: odporová 2300W/10A, induktivní: 1500VA/6A, kapacitní: 1500VA/6A (vhodné pro LED)
• Jmenovité napětí: 230V AC
• Úhel 180°, 8m
• Master/Slave zapojení: při použití Master/Slave zapojení spíná Master připojený spotřebič závislosti na
nastaveném jasu.ČÍSLO
Přístroj pohybového čidla, 3vodičové zapojení šroubové svorky EV103031
Elektronika pohybového čidla, MASTER, 8m, bílá EV103016
Elektronika pohybového čidla, MASTER, 8m, antracit EV113016
Elektronika pohybového čidla, MASTER, 8m, stříbrná EV123016
Elektronika pohybového čidla, SLAVE, 8m, bílá EV103032
Elektronika pohybového čidla, SLAVE, 8m, antracit EV113032
Elektronika pohybového čidla, SLAVE, 8m, stříbrná EV123032
EV103031
EV103016
Skladem Praze zaslání hodin Skladem každém SCHRACK STORE možnost osobního odběru
Montážní
výška
(A)
Dosah
(T)
1m 8m
Plošné spínače VISIO 50
w Hlásiče pohybu integrovaným čidlem 180°, zapuštěná montáž, 3vodičové zapojení
. Čidlo Master naproti tomu spíná jen závislosti nastaveném jasu.
Proto měl být Master namontován pokud možno místě nižším jasem, aby byl při pohybu aktivován
spotřebič čidlem Slave. možné montovat čidel Slave jeden Master.
w Rozsah pokrytí
T T
A
POPIS PŘIPOJENÍ DOSTUPNOST STORE OBJ. vstup připojené čidlo Slave spíná při detekci pohybu, bez ohledu jas čidle
Master
