KNX aktory akční členy

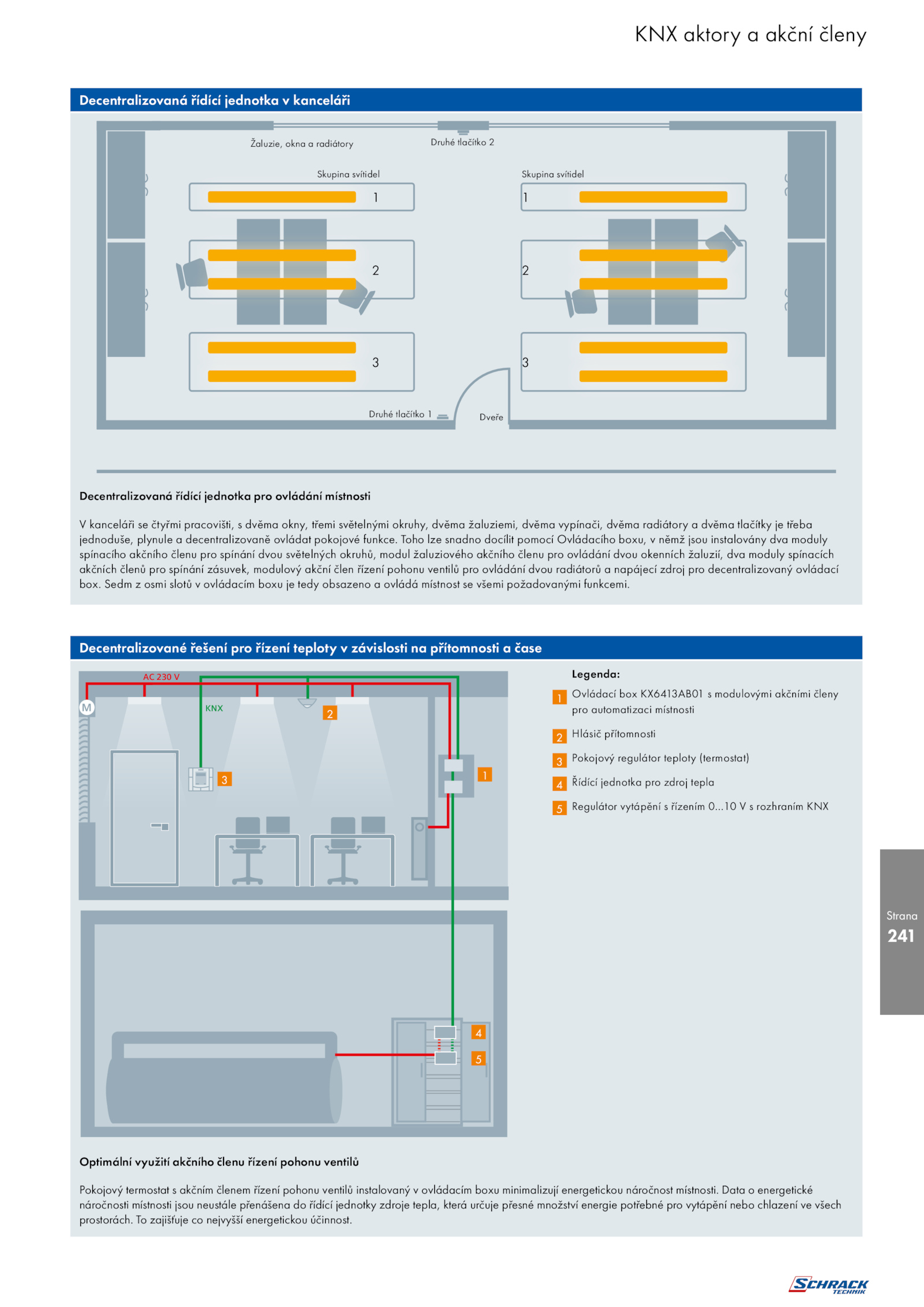

Decentralizovaná řídící jednotka kanceláři
Decentralizovaná řídící jednotka pro ovládání místnosti
V kanceláři čtyřmi pracovišti, dvěma okny, třemi světelnými okruhy, dvěma žaluziemi, dvěma vypínači, dvěma radiátory dvěma tlačítky třeba
jednoduše, plynule decentralizovaně ovládat pokojové funkce.
KNX
AC 230 V
M
1
4
2
5
3
3 4
1
5
2
. zajišťuje nejvyšší energetickou účinnost. Data energetické
náročnosti místnosti jsou neustále přenášena řídící jednotky zdroje tepla, která určuje přesné množství energie potřebné pro vytápění nebo chlazení všech
prostorách.
Skupina svítidel
Skupina svítidel
Žaluzie, okna radiátory
Druhé tlačítko 1
Druhé tlačítko 2
Dveře
1
1
2
2
3
3
Decentralizované řešení pro řízení teploty závislosti přítomnosti čase
Legenda:
Ovládací box KX6413AB01 modulovými akčními členy
pro automatizaci místnosti
Hlásič přítomnosti
Pokojový regulátor teploty (termostat)
Řídící jednotka pro zdroj tepla
Regulátor vytápění řízením 0. Toho lze snadno docílit pomocí Ovládacího boxu, němž jsou instalovány dva moduly
spínacího akčního členu pro spínání dvou světelných okruhů, modul žaluziového akčního členu pro ovládání dvou okenních žaluzií, dva moduly spínacích
akčních členů pro spínání zásuvek, modulový akční člen řízení pohonu ventilů pro ovládání dvou radiátorů napájecí zdroj pro decentralizovaný ovládací
box. Sedm osmi slotů ovládacím boxu tedy obsazeno ovládá místnost všemi požadovanými funkcemi...10 rozhraním KNX
Optimální využití akčního členu řízení pohonu ventilů
Pokojový termostat akčním členem řízení pohonu ventilů instalovaný ovládacím boxu minimalizují energetickou náročnost místnosti
