kc
= 0,44
Hodnoty platí pro všechny zemniče typu pro zemniče typu nichž odpor sousedních elek-
trod zemniče neliší více než faktor Jestliže odpor zemniče jednotlivých elektrod liší více než o
faktor nutné použít 1. kc
= 1
• svody . kc
= 0,66
• více svodů ..
Zjistěte hodnotu L
L vzdálenost bodu, němž zjistit oddělovací vzdálenost „s“, nejbližšímu bodu vy-
rovnání potenciálů.Pomůckyproprojektováníjímacíchasvodovýchsystémů
02_TBS_Masterkatalog_Länder_2012/cs/20/02/2014(LLExport_04151)/20/02/2014
95OBOTBS

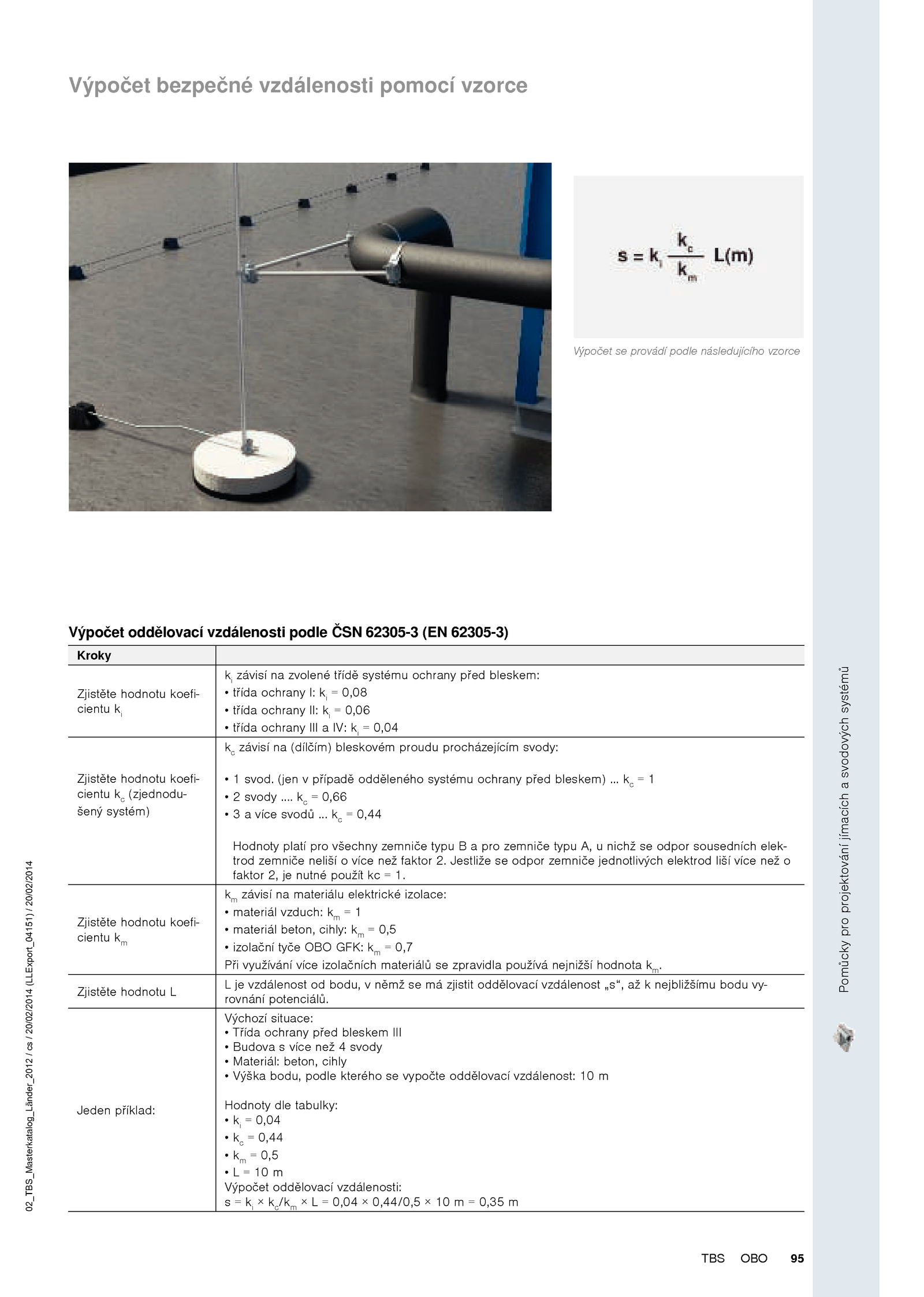

Výpočet bezpečné vzdálenosti pomocí vzorce
Výpočet provádí podle následujícího vzorce
Výpočet oddělovací vzdálenosti podle ČSN 62305-3 (EN 62305-3)
Kroky
Zjistěte hodnotu koefi-
cientu ki
ki
závisí zvolené třídě systému ochrany před bleskem:
• třída ochrany ki
= 0,08
• třída ochrany II: ki
= 0,06
• třída ochrany III IV: ki
= 0,04
Zjistěte hodnotu koefi-
cientu kc
(zjednodu-
šený systém)
kc
závisí (dílčím) bleskovém proudu procházejícím svody:
• svod.
Zjistěte hodnotu koefi-
cientu km
km
závisí materiálu elektrické izolace:
• materiál vzduch: km
= 1
• materiál beton, cihly: km
= 0,5
• izolační tyče OBO GFK: km
= 0,7
Při využívání více izolačních materiálů zpravidla používá nejnižší hodnota km
....... (jen případě odděleného systému ochrany před bleskem) .
Jeden příklad:
Výchozí situace:
• Třída ochrany před bleskem III
• Budova více než svody
• Materiál: beton, cihly
• Výška bodu, podle kterého vypočte oddělovací vzdálenost: m
Hodnoty dle tabulky:
• ki
= 0,04
• kc
= 0,44
• km
= 0,5
• m
Výpočet oddělovací vzdálenosti:
s ki
× kc
/km
× 0,04 0,44/0,5 0,35
