Krok 4:
Vyrovnání potenciálů
Na střídači musí provést lokální
vyrovnání potenciálů.
Krok 2:
Kontrola ochranných opatření
Příklad: Opatření pro vyrovnání po-
tenciálů ochraně před bleskem
(např. mm² DC: typ 2
AC: typ 2
Přehled ochranných opatření
.
Krok 3:
Zahrnutí datových vedení
Do konceptu ochrany nutné za-
hrnout také datová vedení.
Výchozí situace
l Venkovní zařízení ochrany
před bleskem
(dle ČSN 62305)
l Bez venkovního zařízení ochra-
ny před bleskem
l Přípojka podzemním vedením
Opatření Dodržena oddělovací
vzdálenost dle ČSN EN
62305
Vyrovnání
potenciálů
Přepěťová
ochrana
Ilustrační
fotografie
Přizpůsobení systému
ochrany před bleskem dle
normy ČSN 62305
Ano min. mm² DC: typ 1
AC: typ 1
Kontrola požadavků:
LBO, pojistitelů, analýza
rizika,
…
- min. mm² DC: typ 2
AC: typ 1
Ne min.Pomůckyproprojektováníochranyfotovoltaikypředbleskemapřepětím
02_TBS_Masterkatalog_Länder_2012/cs/04/03/2014(LLExport_04151)/04/03/2014
39OBOTBS

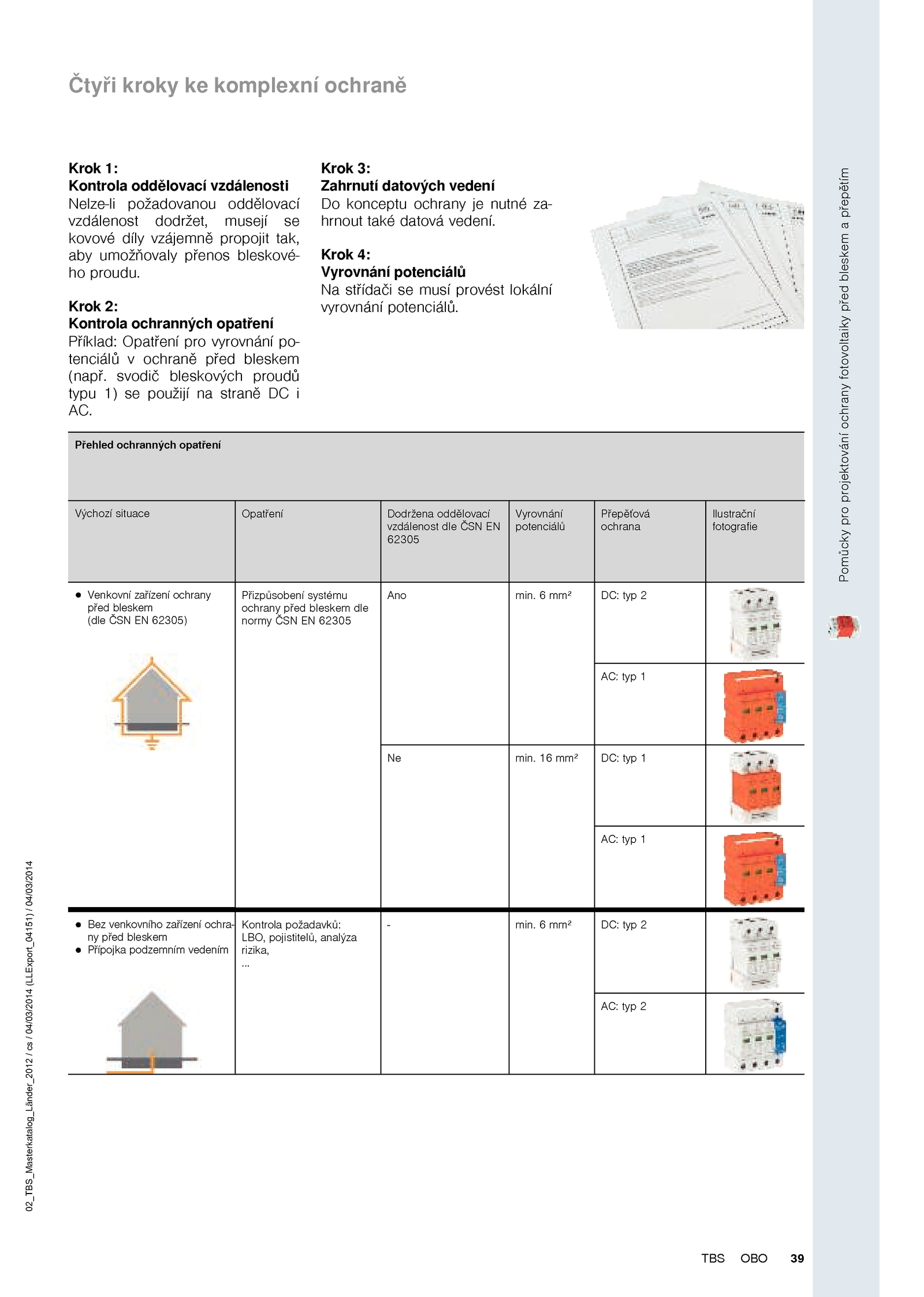

Čtyři kroky komplexní ochraně
Krok 1:
Kontrola oddělovací vzdálenosti
Nelze-li požadovanou oddělovací
vzdálenost dodržet, musejí se
kovové díly vzájemně propojit tak,
aby umožňovaly přenos bleskové-
ho proudu. svodič bleskových proudů
typu použijí straně DC i
AC
