Ochrana před přepětím v energetice, svodič typu 1. Ochrana před přepětím v energetice, svodič typu 1+2. Ochrana před přepětím v energetice, svodič typu 2. Ochrana před přepětím v energetice, svodič typu 2+3. Ochrana před přepětím v energetice, svodič typu 3. Přepěťová ochrana fotovoltaiky. Datová a informační technika. Ochranná a oddělovací jiskřiště. Měřicí a zkušební systémy. Systémy vyrovnání potenciálů. Uzemňovací systémy. Jímací zařízení a svody. Izolovaná ochrana před bleskem a systém OBO isCon ...

Vydal: OBO BETTERMANN s. r. o.

Strana 131 z 416







Poznámky redaktora

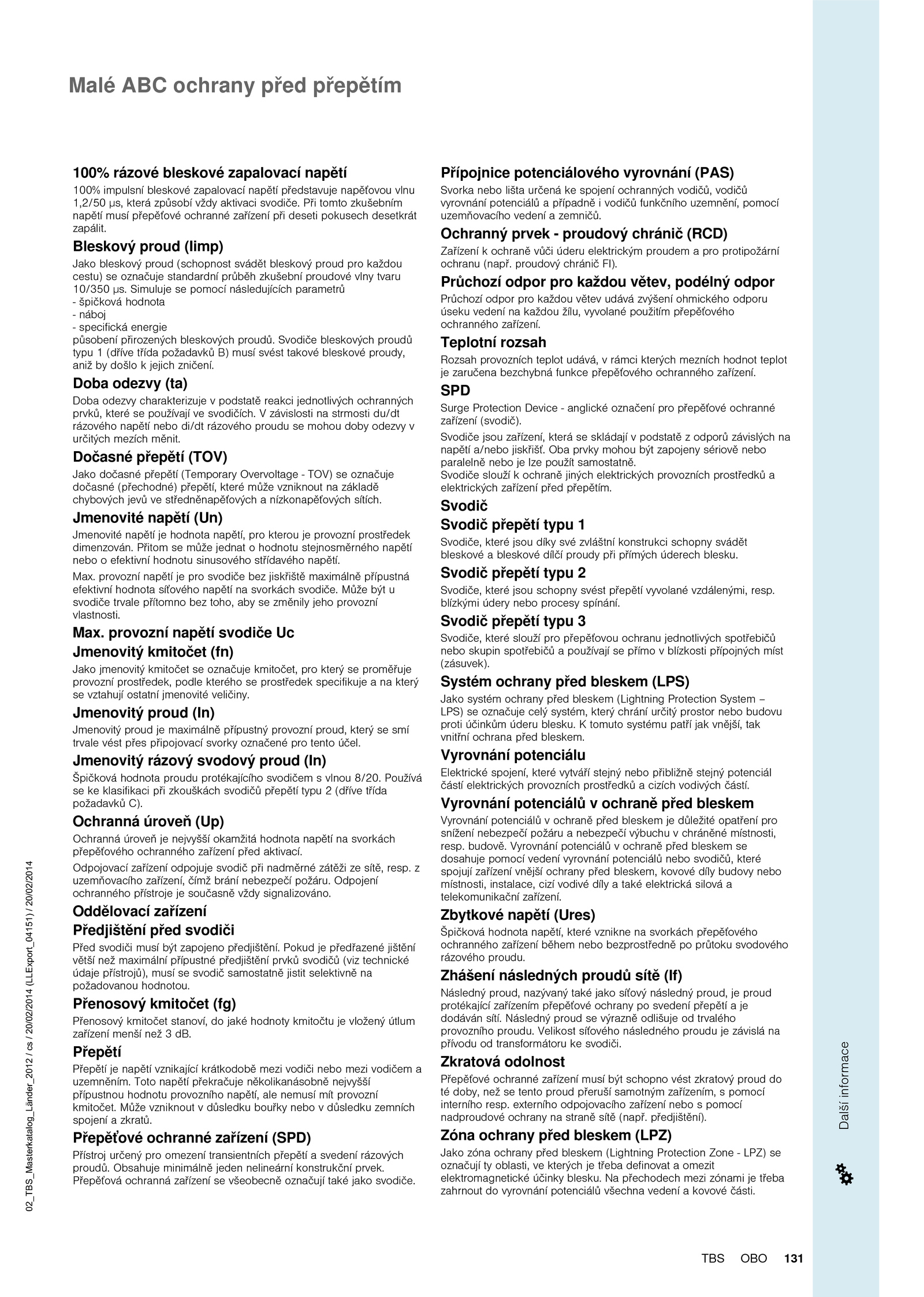

provozní napětí pro svodiče bez jiskřiště maximálně přípustná efektivní hodnota síťového napětí svorkách svodiče. Při tomto zkušebním napětí musí přepěťové ochranné zařízení při deseti pokusech desetkrát zapálit. Používá se klasifikaci při zkouškách svodičů přepětí typu (dříve třída požadavků C). Vyrovnání potenciálu Elektrické spojení, které vytváří stejný nebo přibližně stejný potenciál částí elektrických provozních prostředků cizích vodivých částí. z uzemňovacího zařízení, čímž brání nebezpečí požáru. Teplotní rozsah Rozsah provozních teplot udává, rámci kterých mezních hodnot teplot je zaručena bezchybná funkce přepěťového ochranného zařízení. provozní napětí svodiče Uc Jmenovitý kmitočet (fn) Jako jmenovitý kmitočet označuje kmitočet, pro který proměřuje provozní prostředek, podle kterého prostředek specifikuje který se vztahují ostatní jmenovité veličiny. Dočasné přepětí (TOV) Jako dočasné přepětí (Temporary Overvoltage TOV) označuje dočasné (přechodné) přepětí, které může vzniknout základě chybových jevů středněnapěťových nízkonapěťových sítích. Svodiče bleskových proudů typu (dříve třída požadavků musí svést takové bleskové proudy, aniž došlo jejich zničení. Simuluje pomocí následujících parametrů - špičková hodnota - náboj - specifická energie působení přirozených bleskových proudů. Přitom může jednat hodnotu stejnosměrného napětí nebo efektivní hodnotu sinusového střídavého napětí. . Zóna ochrany před bleskem (LPZ) Jako zóna ochrany před bleskem (Lightning Protection Zone LPZ) se označují oblasti, kterých třeba definovat omezit elektromagnetické účinky blesku. Velikost síťového následného proudu závislá na přívodu transformátoru svodiči. Oddělovací zařízení Předjištění před svodiči Před svodiči musí být zapojeno předjištění. Vyrovnání potenciálů ochraně před bleskem Vyrovnání potenciálů ochraně před bleskem důležité opatření pro snížení nebezpečí požáru nebezpečí výbuchu chráněné místnosti, resp. Může vzniknout důsledku bouřky nebo důsledku zemních spojení zkratů. Max. Svodiče slouží ochraně jiných elektrických provozních prostředků a elektrických zařízení před přepětím. Oba prvky mohou být zapojeny sériově nebo paralelně nebo lze použít samostatně. Obsahuje minimálně jeden nelineární konstrukční prvek. Přepěťové ochranné zařízení (SPD) Přístroj určený pro omezení transientních přepětí svedení rázových proudů. budově. SPD Surge Protection Device anglické označení pro přepěťové ochranné zařízení (svodič). Jmenovitý rázový svodový proud (In) Špičková hodnota proudu protékajícího svodičem vlnou 8/20. přechodech mezi zónami třeba zahrnout vyrovnání potenciálů všechna vedení kovové části. Svodič přepětí typu 2 Svodiče, které jsou schopny svést přepětí vyvolané vzdálenými, resp. Přepětí Přepětí napětí vznikající krátkodobě mezi vodiči nebo mezi vodičem a uzemněním. Doba odezvy (ta) Doba odezvy charakterizuje podstatě reakci jednotlivých ochranných prvků, které používají svodičích. předjištění). závislosti strmosti du/dt rázového napětí nebo di/dt rázového proudu mohou doby odezvy v určitých mezích měnit. Může být u svodiče trvale přítomno bez toho, aby změnily jeho provozní vlastnosti. Přenosový kmitočet (fg) Přenosový kmitočet stanoví, jaké hodnoty kmitočtu vložený útlum zařízení menší než dB. Systém ochrany před bleskem (LPS) Jako systém ochrany před bleskem (Lightning Protection System – LPS) označuje celý systém, který chrání určitý prostor nebo budovu proti účinkům úderu blesku. Zbytkové napětí (Ures) Špičková hodnota napětí, které vznikne svorkách přepěťového ochranného zařízení během nebo bezprostředně průtoku svodového rázového proudu. Odpojovací zařízení odpojuje svodič při nadměrné zátěži sítě, resp. Svodiče jsou zařízení, která skládají podstatě odporů závislých na napětí a/nebo jiskřišť. tomuto systému patří jak vnější, tak vnitřní ochrana před bleskem. Vyrovnání potenciálů ochraně před bleskem se dosahuje pomocí vedení vyrovnání potenciálů nebo svodičů, které spojují zařízení vnější ochrany před bleskem, kovové díly budovy nebo místnosti, instalace, cizí vodivé díly také elektrická silová a telekomunikační zařízení. Jmenovité napětí (Un) Jmenovité napětí hodnota napětí, pro kterou provozní prostředek dimenzován. Max. Zkratová odolnost Přepěťové ochranné zařízení musí být schopno vést zkratový proud do té doby, než tento proud přeruší samotným zařízením, pomocí interního resp. Toto napětí překračuje několikanásobně nejvyšší přípustnou hodnotu provozního napětí, ale nemusí mít provozní kmitočet. Následný proud výrazně odlišuje trvalého provozního proudu. Zhášení následných proudů sítě (If) Následný proud, nazývaný také jako síťový následný proud, proud protékající zařízením přepěťové ochrany svedení přepětí je dodáván sítí. blízkými údery nebo procesy spínání. Průchozí odpor pro každou větev, podélný odpor Průchozí odpor pro každou větev udává zvýšení ohmického odporu úseku vedení každou žílu, vyvolané použitím přepěťového ochranného zařízení. Přípojnice potenciálového vyrovnání (PAS) Svorka nebo lišta určená spojení ochranných vodičů, vodičů vyrovnání potenciálů případně vodičů funkčního uzemnění, pomocí uzemňovacího vedení zemničů. Ochranný prvek proudový chránič (RCD) Zařízení ochraně vůči úderu elektrickým proudem pro protipožární ochranu (např. Jmenovitý proud (In) Jmenovitý proud maximálně přípustný provozní proud, který smí trvale vést přes připojovací svorky označené pro tento účel. proudový chránič FI). Svodič přepětí typu 3 Svodiče, které slouží pro přepěťovou ochranu jednotlivých spotřebičů nebo skupin spotřebičů používají přímo blízkosti přípojných míst (zásuvek). externího odpojovacího zařízení nebo pomocí nadproudové ochrany straně sítě (např. Přepěťová ochranná zařízení všeobecně označují také jako svodiče. Bleskový proud (Iimp) Jako bleskový proud (schopnost svádět bleskový proud pro každou cestu) označuje standardní průběh zkušební proudové vlny tvaru 10/350 µs. Odpojení ochranného přístroje současně vždy signalizováno. Ochranná úroveň (Up) Ochranná úroveň nejvyšší okamžitá hodnota napětí svorkách přepěťového ochranného zařízení před aktivací. Svodič Svodič přepětí typu 1 Svodiče, které jsou díky své zvláštní konstrukci schopny svádět bleskové bleskové dílčí proudy při přímých úderech blesku. Pokud předřazené jištění větší než maximální přípustné předjištění prvků svodičů (viz technické údaje přístrojů), musí svodič samostatně jistit selektivně na požadovanou hodnotou.Malé ABC ochrany před přepětím Dalšíinformace 02_TBS_Masterkatalog_Länder_2012/cs/20/02/2014(LLExport_04151)/20/02/2014 131OBOTBS 100% rázové bleskové zapalovací napětí 100% impulsní bleskové zapalovací napětí představuje napěťovou vlnu 1,2/50 µs, která způsobí vždy aktivaci svodiče
