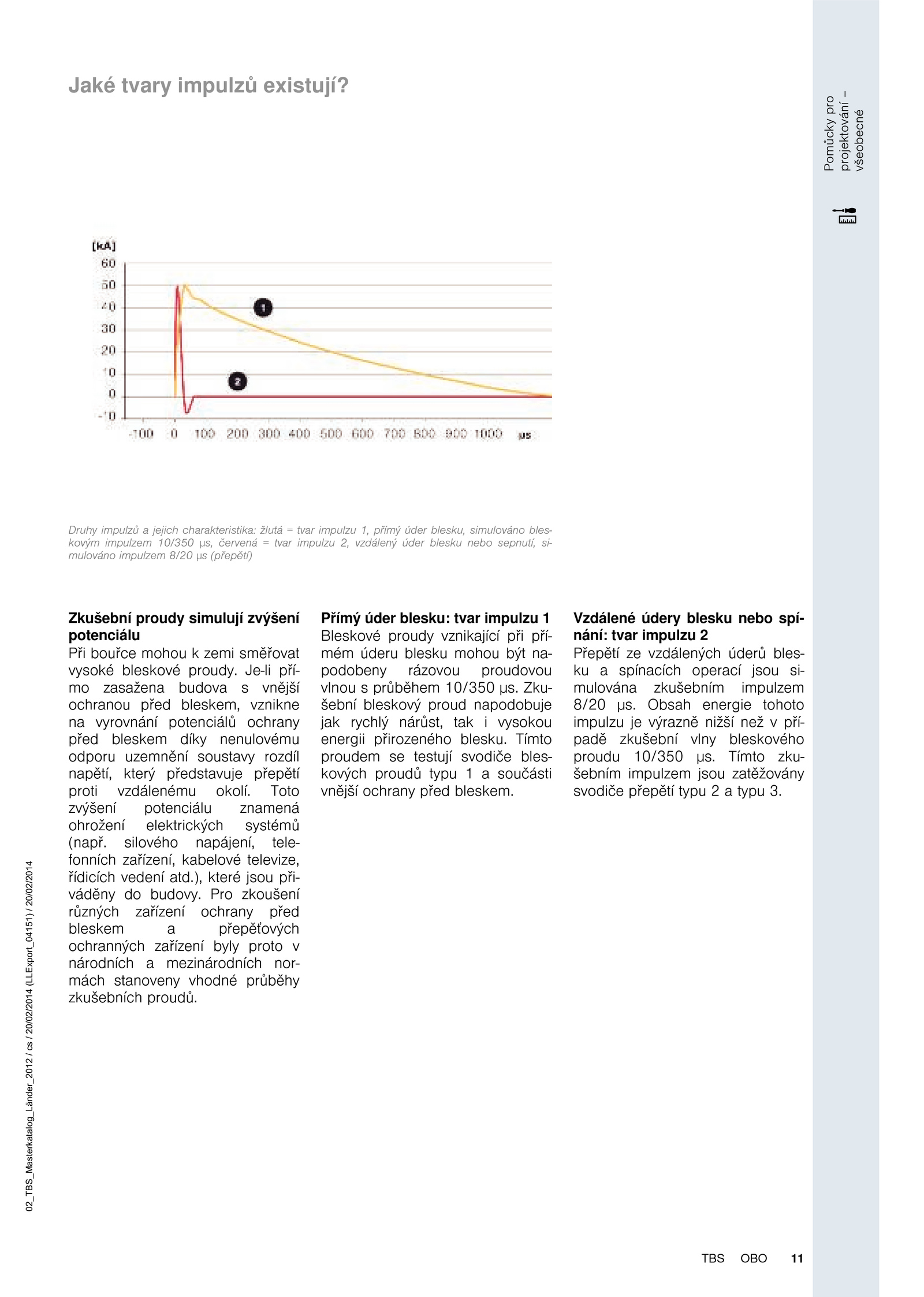

Jaké tvary impulzů existují?
Druhy impulzů jejich charakteristika: žlutá tvar impulzu přímý úder blesku, simulováno bles-
kovým impulzem 10/350 µs, červená tvar impulzu vzdálený úder blesku nebo sepnutí, si-
mulováno impulzem 8/20 (přepětí)
Zkušební proudy simulují zvýšení
potenciálu
Při bouřce mohou zemi směřovat
vysoké bleskové proudy. Pro zkoušení
různých zařízení ochrany před
bleskem přepěťových
ochranných zařízení byly proto v
národních mezinárodních nor-
mách stanoveny vhodné průběhy
zkušebních proudů. Obsah energie tohoto
impulzu výrazně nižší než pří-
padě zkušební vlny bleskového
proudu 10/350 µs.), které jsou při-
váděny budovy. Tímto zku-
šebním impulzem jsou zatěžovány
svodiče přepětí typu typu 3. Toto
zvýšení potenciálu znamená
ohrožení elektrických systémů
(např. silového napájení, tele-
fonních zařízení, kabelové televize,
řídicích vedení atd.
Přímý úder blesku: tvar impulzu 1
Bleskové proudy vznikající při pří-
mém úderu blesku mohou být na-
podobeny rázovou proudovou
vlnou průběhem 10/350 µs.
Vzdálené údery blesku nebo spí-
nání: tvar impulzu 2
Přepětí vzdálených úderů bles-
ku spínacích operací jsou si-
mulována zkušebním impulzem
8/20 µs.
. Zku-
šební bleskový proud napodobuje
jak rychlý nárůst, tak vysokou
energii přirozeného blesku. Tímto
proudem testují svodiče bles-
kových proudů typu součásti
vnější ochrany před bleskem. Je-li pří-
mo zasažena budova vnější
ochranou před bleskem, vznikne
na vyrovnání potenciálů ochrany
před bleskem díky nenulovému
odporu uzemnění soustavy rozdíl
napětí, který představuje přepětí
proti vzdálenému okolí
