Kabelové žlaby jsou opatřeny integrovanou spojkou zasunutí sebe spojí šrouby NSM 6X10. PRAFlaDur E60, P60-R, PS60 PRAFlaGuard E90, P90-R, PS90
KPO 10
STS
NSM 6X10
výrobce kabelů číslo protokolu číslo stanoviska
PRAKAB PRAŽSKÁ KABELOVNA, s. 1500 podkladový materiál. 1500
. 228-15-AUNS JR-002-16-NURS
zatížení kotev
KPO 236 kg/ks
* výše uvedené hodnoty požární odolnosti platí pro odpovídající klasifikaci 90, 60, 30

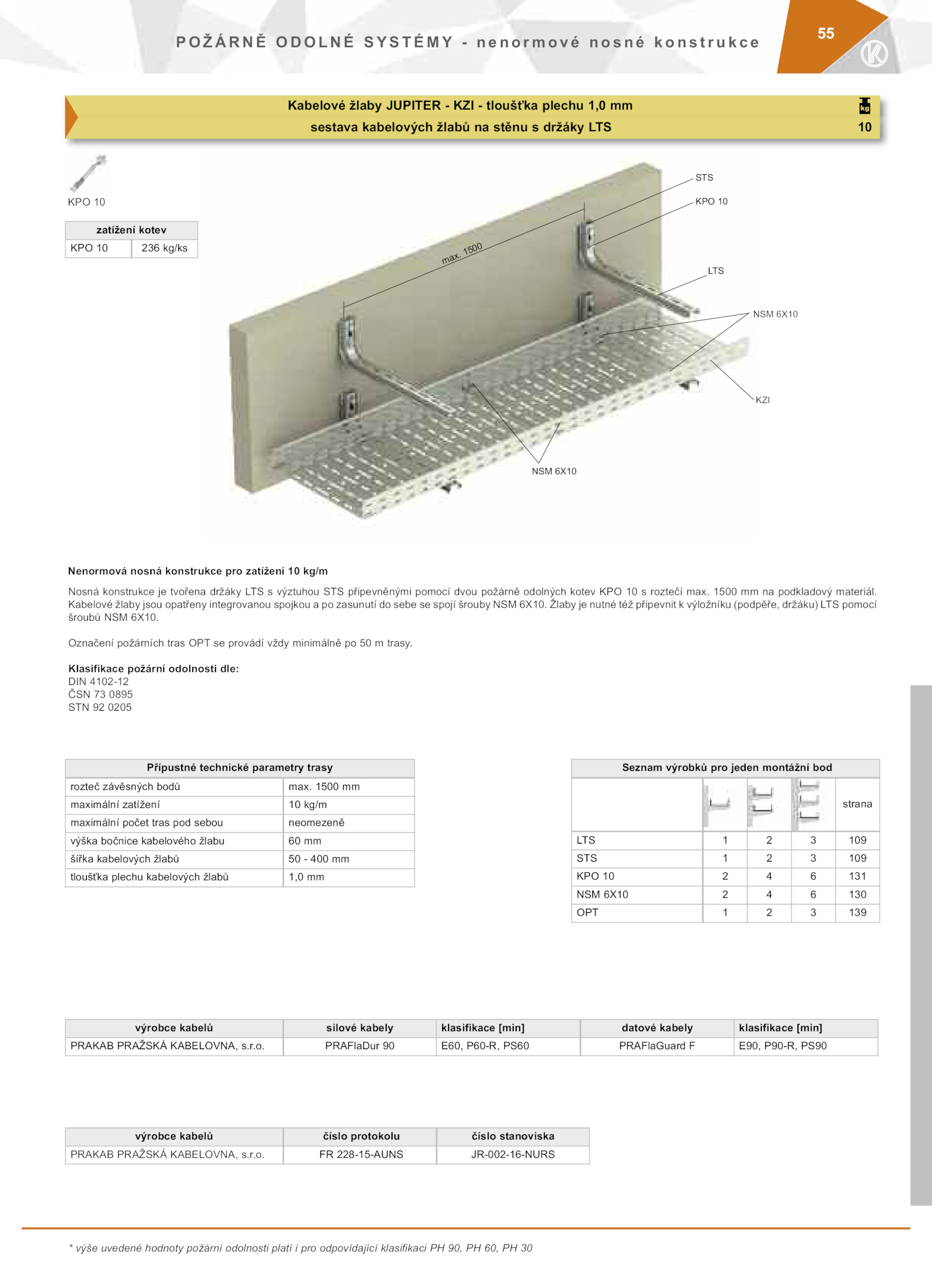

Kabelové žlaby JuPITeR KZI tloušťka plechu 1,0 mm
sestava kabelových žlabů stěnu držáky LTS
T
10
KZI
max.e
55
Nenormová nosná konstrukce pro zatížení kg/m
Nosná konstrukce tvořena držáky LTS výztuhou STS připevněnými pomocí dvou požárně odolných kotev KPO roztečí max. 1500 mm
maximální zatížení kg/m
maximální počet tras pod sebou neomezeně
výška bočnice kabelového žlabu mm
šířka kabelových žlabů 400 mm
tloušťka plechu kabelových žlabů 1,0 mm
výrobce kabelů silové kabely klasifikace [min] datové kabely klasifikace [min]
PRAKAB PRAŽSKÁ KABELOVNA, s.o. Žlaby nutné též připevnit výložníku (podpěře, držáku) LTS pomocí
šroubů NSM 6X10.
Označení požárních tras OPT provádí vždy minimálně trasy.
Klasifikace požární odolnosti dle:
DIN 4102-12
ČSN 0895
STN 0205
KPO 10
LTS
NSM 6X10
Seznam výrobků pro jeden montážní bod
strana
LTS 109
STS 109
KPO 131
NSM 6X10 130
OPT 139
Přípustné technické parametry trasy
rozteč závěsných bodů max
