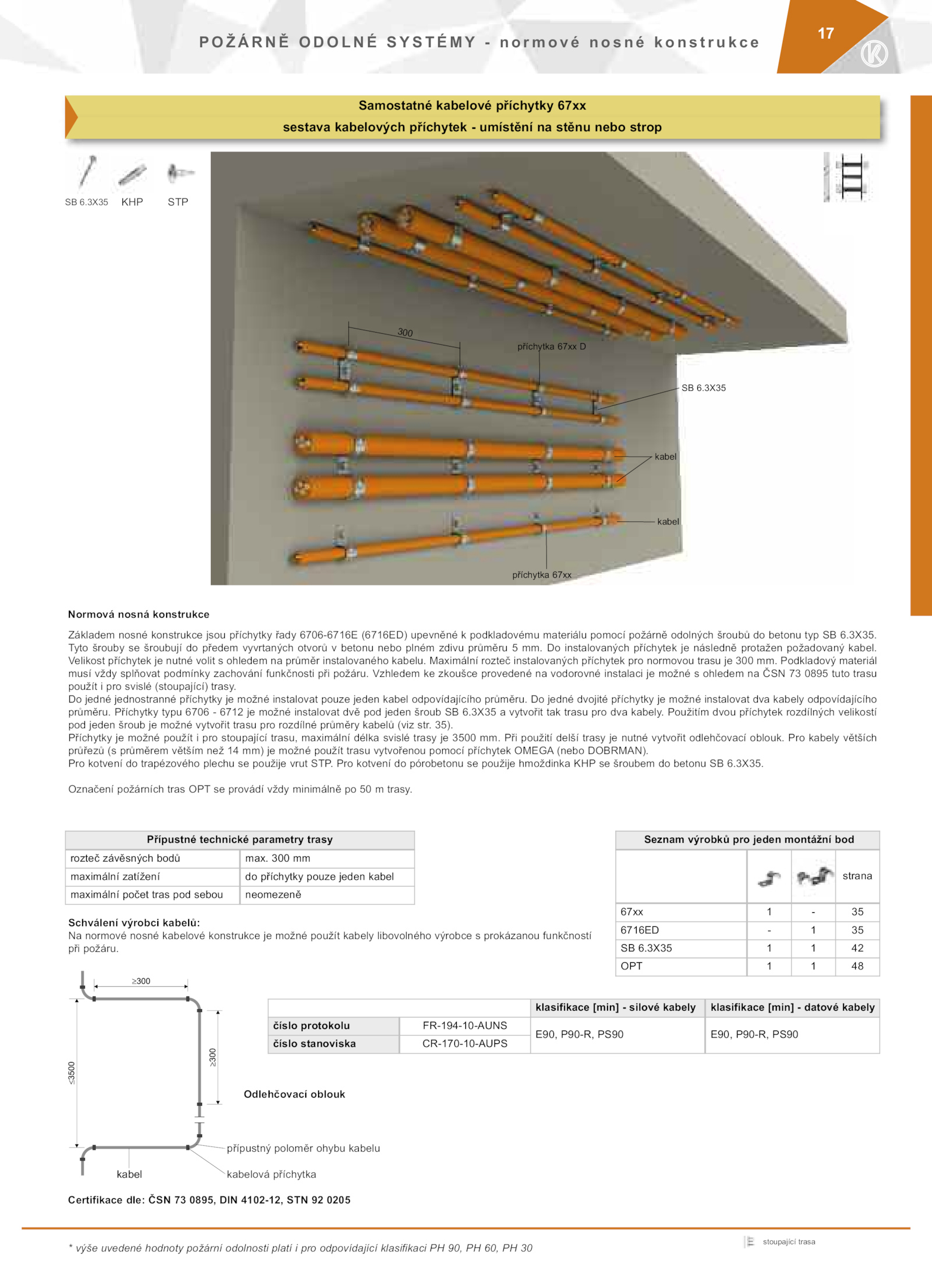

Přípustné technické parametry trasy rozteč závěsných bodů max. Do jedné jednostranné příchytky možné instalovat pouze jeden kabel odpovídajícího průměru. Pro kabely větších průřezů průměrem větším než mm) možné použít trasu vytvořenou pomocí příchytek OMEGA (nebo DOBRMAN). Tyto šrouby šroubují předem vyvrtaných otvorů betonu nebo plném zdivu průměru mm. Při použití delší trasy nutné vytvořit odlehčovací oblouk. jedné dvojité příchytky možné instalovat dva kabely odpovídajícího průměru. Označení požárních tras OPT provádí vždy minimálně trasy. Pro kotvení trapézového plechu použije vrut STP. instalovaných příchytek následně protažen požadovaný kabel. Příchytky možné použít pro stoupající trasu, maximální délka svislé trasy 3500 mm. Podkladový materiál musí vždy splňovat podmínky zachování funkčnosti při požáru.3X35 kabel kabel 300 kabel kabelová příchytka přípustný poloměr ohybu kabelu Odlehčovací oblouk Normová nosná konstrukce Základem nosné konstrukce jsou příchytky řady 6706-6716E (6716ED) upevněné podkladovému materiálu pomocí požárně odolných šroubů betonu typ 6. Vzhledem zkoušce provedené vodorovné instalaci možné ohledem ČSN 0895 tuto trasu použít pro svislé (stoupající) trasy. klasifikace [min] silové kabely klasifikace [min] datové kabely číslo protokolu FR-194-10-AUNS E90, P90-R, PS90 E90, P90-R, PS90 číslo stanoviska CR-170-10-AUPS Seznam výrobků pro jeden montážní bod strana 67xx 35 6716ED 35 SB 6. Použitím dvou příchytek rozdílných velikostí pod jeden šroub možné vytvořit trasu pro rozdílné průměry kabelů (viz str.3X35 Schválení výrobci kabelů: Na normové nosné kabelové konstrukce možné použít kabely libovolného výrobce prokázanou funkčností při požáru. Příchytky typu 6706 6712 možné instalovat dvě pod jeden šroub 6. Velikost příchytek nutné volit ohledem průměr instalovaného kabelu.3X35 vytvořit tak trasu pro dva kabely.3X35.3X35.e 17 příchytka 67xx D příchytka 67xx SB 6. 35). Maximální rozteč instalovaných příchytek pro normovou trasu 300 mm. Pro kotvení pórobetonu použije hmoždinka KHP šroubem betonu 6.3X35 42 OPT 48 Certifikace dle: ČSN 0895, DIN 4102-12, STN 0205 * výše uvedené hodnoty požární odolnosti platí pro odpovídající klasifikaci 90, 60, 30 Samostatné kabelové příchytky 67xx sestava kabelových příchytek umístění stěnu nebo strop stoupající trasa KHP STP . 300 mm maximální zatížení příchytky pouze jeden kabel maximální počet tras pod sebou neomezeně SB 6
