Držák DSOS používán pro zavěšení trapézové stropy. 1200
DSOS US
Normová nosná konstrukce pro zatížení kg/m
Závitová tyč zavěšena pomocí KPOZ stropu. Žlab KZ
je montážnímu profilu upevněn pomocí šroubu 6X20 podložky PVL 6.
Označení požárních tras OPT provádí vždy minimálně trasy. Montážní profily 41X21 jsou závitových tyčích ukotveny horní části pomocí matice podložky
PVL Spodní ukotvení montážního profilu provedeno pomocí spojovací matice podložkou PVL Tato sestava určena pro max.
KPOZ 8
zatížení držáků
DSOS kg/ks
KPOZ 100 kg/ks
US kg/ks
klasifikace [min] silové kabely klasifikace [min] datové kabely
číslo protokolu FR-220-10-AUNS
E90, P90-R, PS90 E90, P90-R, PS90
číslo stanoviska JR-032-17-NURS
Seznam výrobků pro jeden montážní bod
strana
ZT 40
KPOZ 42
MP 41X21 34
M 41
MZ 40
PVL 41
S 6X20 40
PVL 41
OPT 48
Certifikace dle: ČSN 0895, DIN 4102-12, STN 0205
* výše uvedené hodnoty požární odolnosti platí pro odpovídající klasifikaci 90, 60, 30

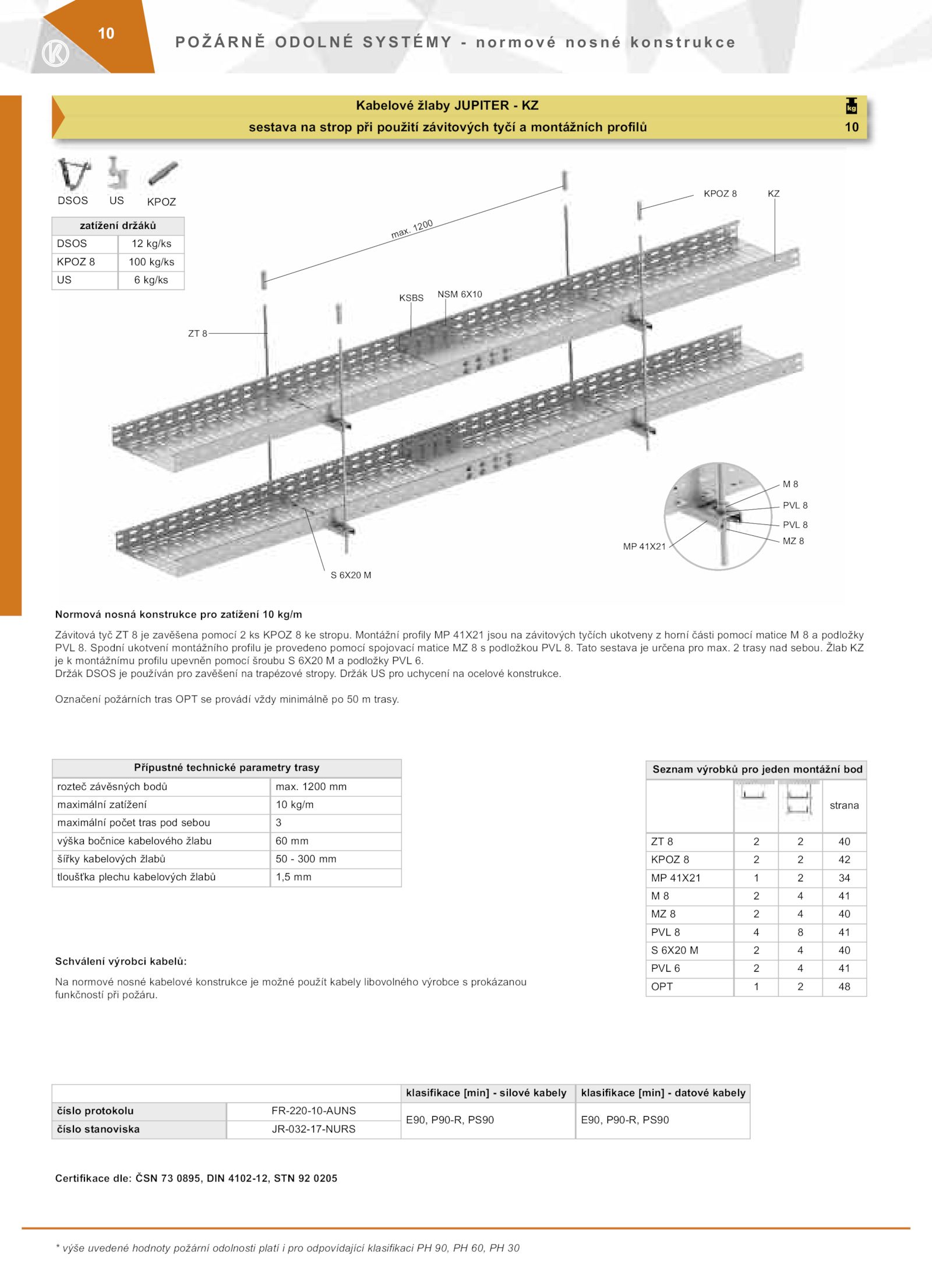

Kabelové žlaby JuPITeR KZ
sestava strop při použití závitových tyčí montážních profilů
T
10
S 6X20.
Přípustné technické parametry trasy
rozteč závěsných bodů max. trasy nad sebou. Držák pro uchycení ocelové konstrukce. 1200 mm
maximální zatížení kg/m
maximální počet tras pod sebou 3
výška bočnice kabelového žlabu mm
šířky kabelových žlabů 300 mm
tloušťka plechu kabelových žlabů 1,5 mm
KPOZ
Schválení výrobci kabelů:
Na normové nosné kabelové konstrukce možné použít kabely libovolného výrobce prokázanou
funkčností při požáru
