Dna rozvádečů
1–65mm
IP54 +140°C
-40°C
KDR-ESR Montáž
Na dno upevní nosný plech
a rámečkových průchodek
se zavedou potřebné kabely.
Po osazení všech pozic prů-
chodky zkompletují. Ventilátory klimatizace vytvářejí v
prostoru rozváděče proud vzduchu, který dovnitř nasává prach víří ho.174
6
6
4
2
1 3
KDR-ESR-VX25 KDRS-ESR-VX25

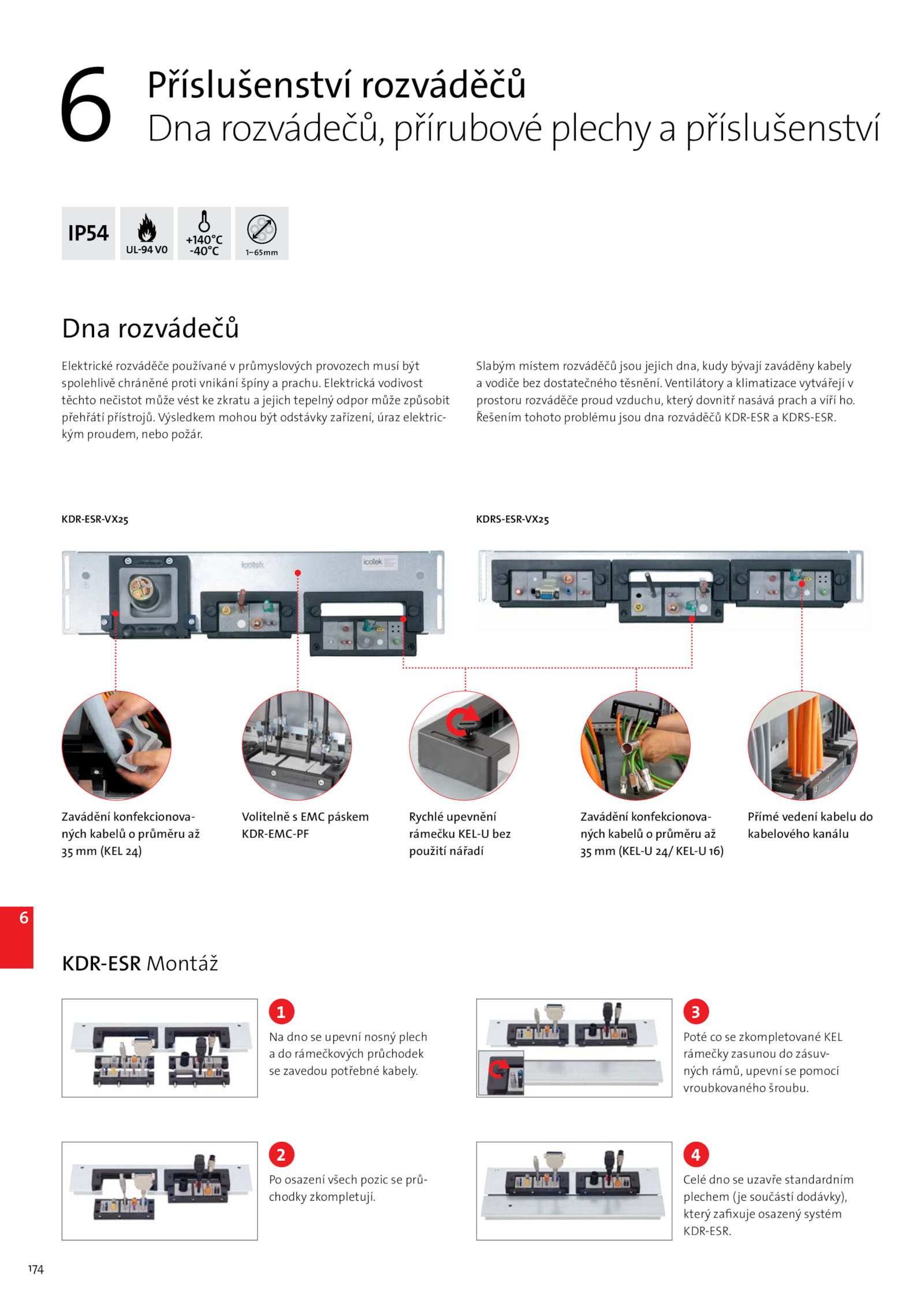

Příslušenství rozváděčů
Dna rozvádečů, přírubové plechy příslušenství
Elektrické rozváděče používané průmyslových provozech musí být
spolehlivě chráněné proti vnikání špíny prachu. Výsledkem mohou být odstávky zařízení, úraz elektric-
kým proudem, nebo požár. Elektrická vodivost
těchto nečistot může vést zkratu jejich tepelný odpor může způsobit
přehřátí přístrojů.
Poté zkompletované KEL
rámečky zasunou zásuv-
ných rámů, upevní pomocí
vroubkovaného šroubu.
Řešením tohoto problému jsou dna rozváděčů KDR-ESR KDRS-ESR.
Volitelně EMC páskem
KDR-EMC-PF
Přímé vedení kabelu do
kabelového kanálu
Zavádění konfekcionova-
ných kabelů průměru až
35 (KEL 24)
Rychlé upevnění
rámečku KEL-U bez
použití nářadí
Zavádění konfekcionova-
ných kabelů průměru až
35 (KEL-U 24/ KEL-U 16)
.
Celé dno uzavře standardním
plechem (je součástí dodávky),
který zafixuje osazený systém
KDR-ESR.
Slabým místem rozváděčů jsou jejich dna, kudy bývají zaváděny kabely
a vodiče bez dostatečného těsnění
