provedení jako přírubová deska je
k dispozici sedm různých velikostí přírubových
desek.Kabelové průchodky

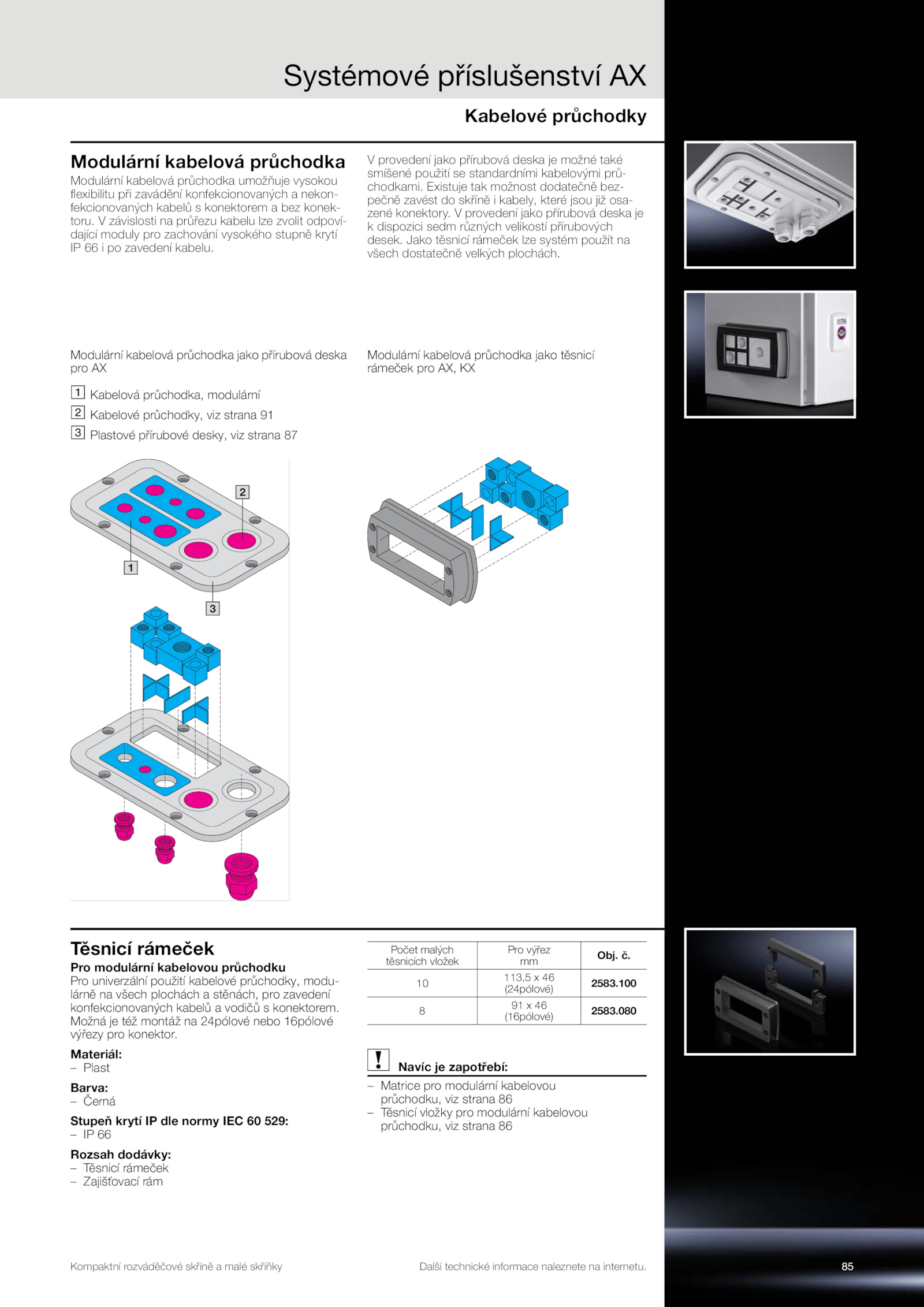

Systémové příslušenství AX
85
Kompaktní rozváděčové skříně malé skříňky Další technické informace naleznete internetu.
10
113,5 46
(24pólové)
2583.
V provedení jako přírubová deska možné také
smíšené použití standardními kabelovými prů-
chodkami.
Modulární kabelová průchodka
Modulární kabelová průchodka umožňuje vysokou
flexibilitu při zavádění konfekcionovaných nekon-
fekcionovaných kabelů konektorem bez konek-
toru.
Možná též montáž 24pólové nebo 16pólové
výřezy pro konektor. závislosti průřezu kabelu lze zvolit odpoví-
dající moduly pro zachování vysokého stupně krytí
IP zavedení kabelu. Jako těsnicí rámeček lze systém použít na
všech dostatečně velkých plochách.080
.100
8
91 46
(16pólové)
2583. Existuje tak možnost dodatečně bez-
pečně zavést skříně kabely, které jsou již osa-
zené konektory.
2
1
3
Modulární kabelová průchodka jako přírubová deska
pro AX
Kabelová průchodka, modulární
Kabelové průchodky, viz strana 91
Plastové přírubové desky, viz strana 87
Modulární kabelová průchodka jako těsnicí
rámeček pro AX, KX
Těsnicí rámeček
Pro modulární kabelovou průchodku
Pro univerzální použití kabelové průchodky, modu-
lárně všech plochách stěnách, pro zavedení
konfekcionovaných kabelů vodičů konektorem. č.
Materiál:
– Plast
Barva:
– Černá
Stupeň krytí dle normy IEC 529:
– 66
Rozsah dodávky:
– Těsnicí rámeček
– Zajišťovací rám
Navíc zapotřebí:
– Matrice pro modulární kabelovou
průchodku, viz strana 86
– Těsnicí vložky pro modulární kabelovou
průchodku, viz strana 86
Počet malých
těsnicích vložek
Pro výřez
mm
Obj
