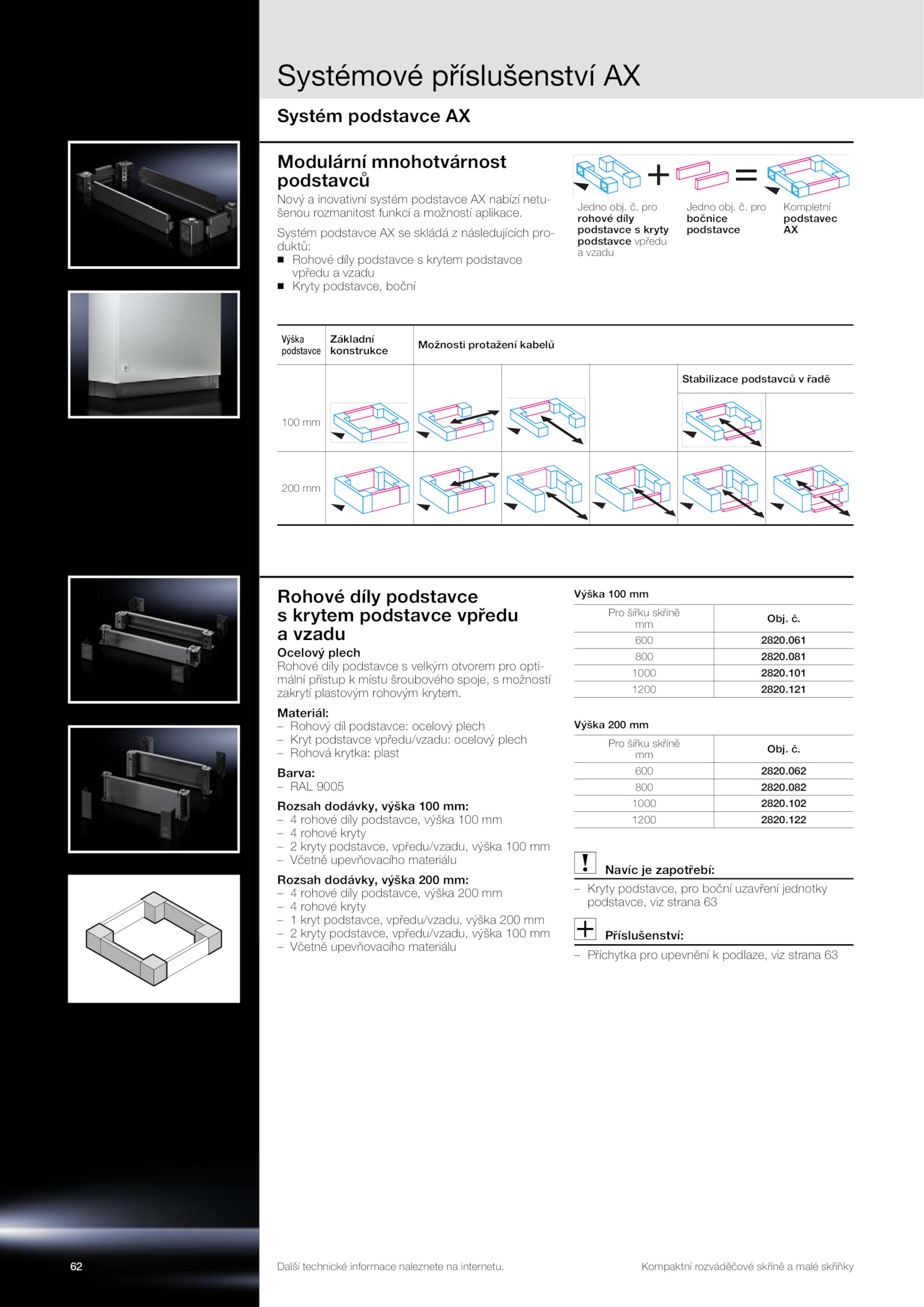

Modulární mnohotvárnost
podstavců
Nový inovativní systém podstavce nabízí netu-
šenou rozmanitost funkcí možností aplikace.
Systém podstavce skládá následujících pro-
duktů:
◾ Rohové díly podstavce krytem podstavce
vpředu vzadu
◾ Kryty podstavce, boční
Jedno obj.062
800 2820.Systémové příslušenství AX
Systém podstavce AX
62 Kompaktní rozváděčové skříně malé skříňky
Další technické informace naleznete internetu.
Materiál:
– Rohový díl podstavce: ocelový plech
– Kryt podstavce vpředu/vzadu: ocelový plech
– Rohová krytka: plast
Barva:
– RAL 9005
Rozsah dodávky, výška 100 mm:
– rohové díly podstavce, výška 100 mm
– rohové kryty
– kryty podstavce, vpředu/vzadu, výška 100 mm
– Včetně upevňovacího materiálu
Rozsah dodávky, výška 200 mm:
– rohové díly podstavce, výška 200 mm
– rohové kryty
– kryt podstavce, vpředu/vzadu, výška 200 mm
– kryty podstavce, vpředu/vzadu, výška 100 mm
– Včetně upevňovacího materiálu
Výška 100 mm
Výška 200 mm
Navíc zapotřebí:
– Kryty podstavce, pro boční uzavření jednotky
podstavce, viz strana 63
Příslušenství:
– Příchytka pro upevnění podlaze, viz strana 63
Pro šířku skříně
mm
Obj.061
800 2820.101
1200 2820. č. pro
bočnice
podstavce
Kompletní
podstavec
AX
Jedno obj.081
1000 2820.122
.121
Pro šířku skříně
mm
Obj.
600 2820.082
1000 2820. č. pro
rohové díly
podstavce kryty
podstavce vpředu
a vzadu
Výška
podstavce
Základní
konstrukce
Možnosti protažení kabelů
Stabilizace podstavců řadě
100 mm
200 mm
Rohové díly podstavce
s krytem podstavce vpředu
a vzadu
Ocelový plech
Rohové díly podstavce velkým otvorem pro opti-
mální přístup místu šroubového spoje, možností
zakrytí plastovým rohovým krytem.102
1200 2820.
600 2820
