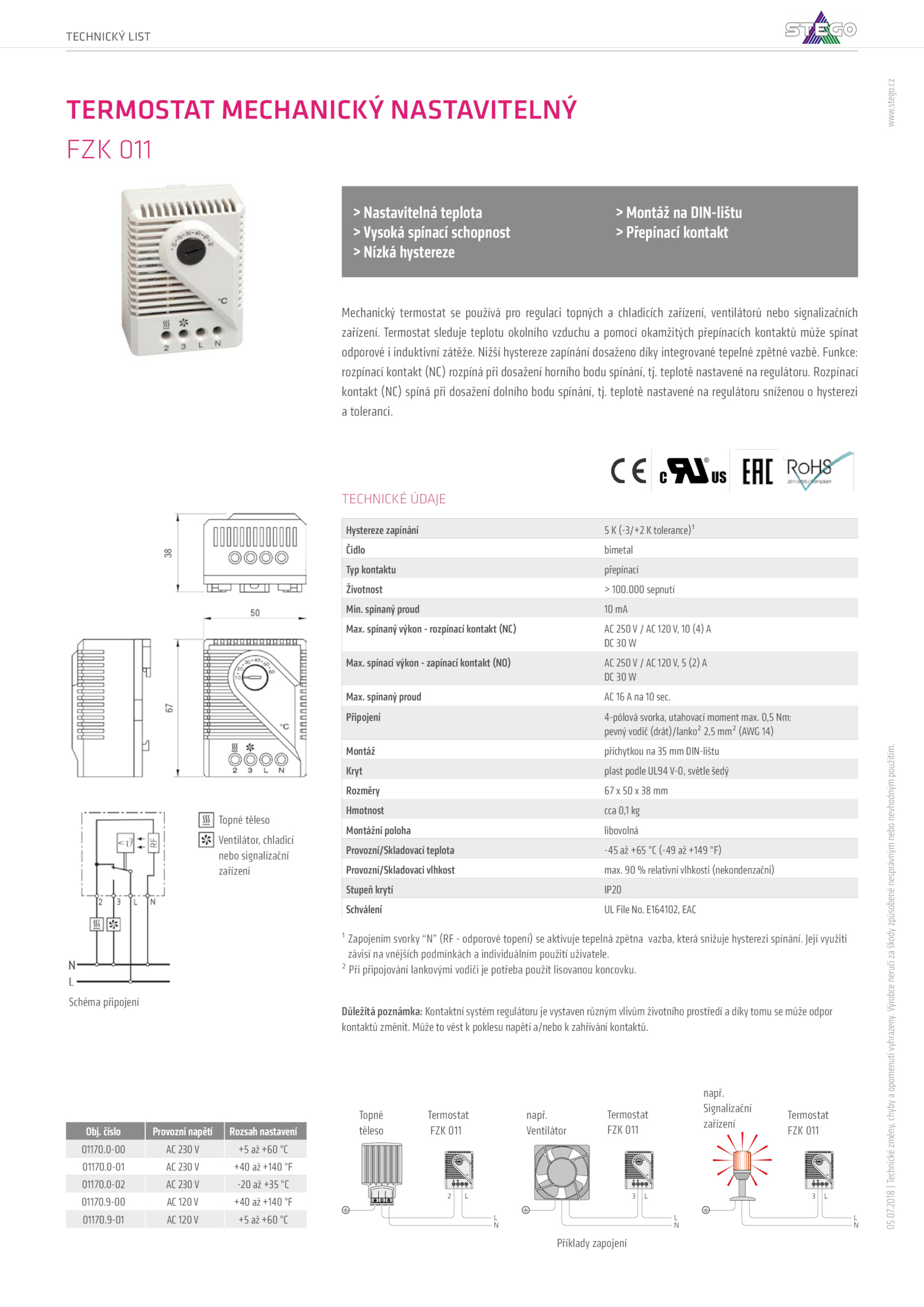

stego. Ventilátor např. relativní vlhkosti (nekondenzačni) Stupeň krytí IP20 Schválení File No. teplotě nastavené regulátoru sníženou hysterezi a toleranci.0-02 230 -20 +35 °C 01170. ² Při připojování lankovými vodiči potřeba použít lisovanou koncovku.0-01 230 +40 +140 °F 01170. spínaný proud mA Max. spínaný výkon rozpínací kontakt (NC) 250 120 (4) A DC W Max. Výrobce neručí za škody způsobené nesprávným nebo nevhodným použitím.cz . Může vést poklesu napětí a/nebo zahřívání kontaktů.73 L N L N L N L 3 L 3 2 L STEGO KATALOG PRODUKTŮ TECHNICKÉ ÚDAJE Hystereze zapínání (-3/+2 tolerance)¹ Čidlo bimetal Typ kontaktu přepínací Životnost 100. číslo Provozní napětí Rozsah nastavení 01170. TERMOSTAT MECHANICKÝ NASTAVITELNÝ FZK 011 Mechanický termostat používá pro regulaci topných chladicích zařízení, ventilátorů nebo signalizačních zařízení.0-00 230 +60 °C 01170.9-01 120 +60 °C REGULACE TECHNICKÝ LIST 05. spínací výkon zapínací kontakt (NO) 250 120 (2) A DC W Max.000 sepnutí Min. Její využiti závisí vnéjších podmínkách individuálním použití uživatele. www. Nižší hystereze zapínání dosaženo díky integrované tepelné zpětné vazbě.9-00 120 +40 +140 °F 01170. Termostat sleduje teplotu okolního vzduchu pomocí okamžitých přepínacích kontaktů může spínat odporové induktivní zátěže. spínaný proud sec. 0,5 Nm: pevný vodič (drát)/lanko² 2,5 mm² (AWG 14) Montáž příchytkou DIN-lištu Kryt plast podle UL94 V-0, světle šedý Rozměry mm Hmotnost cca 0,1 kg Montážní poloha libovolná Provozní/Skladovací teplota -45 +65 (-49 +149 °F) Provozní/Skladovaci vlhkost max. E164102, EAC ¹ Zapojením svorky “N” (RF odporové topení) aktivuje tepelná zpětna vazba, která snižuje hysterezi spínání. > > Nastavitelná teplota > > Vysoká spínací schopnost > > Nízká hystereze > > Montáž DIN-lištu > > Přepínací kontakt Schéma připojení Topné těleso Termostat FZK 011 Termostat FZK 011 např. teplotě nastavené regulátoru.2018 | Technické změny, chyby a opomenutí vyhrazeny. Obj. Připojení 4-pólová svorka, utahovací moment max.07. Rozpínací kontakt (NC) spíná při dosažení dolního bodu spínání, tj. Funkce: rozpínací kontakt (NC) rozpíná při dosažení horního bodu spínání, tj. Signalizační zařízení Termostat FZK 011 Příklady zapojení Topné těleso Ventilátor, chladicí nebo signalizační zařízení Důležitá poznámka: Kontaktní systém regulátoru vystaven různým vlivům životního prostředí díky tomu může odpor kontaktů změnit
