Pro montáž dno určen teplovzdušný ventilátor DCR 030. 2,5 mm² (AWG 12);
lankový vodič izolací 1,5 mm² (AWG 16)
Kryt plast dle UL94 V-0, černý
Montáž DIN-lištu nebo panel, 60715 nebo šrouby (M6),
utahovací moment max. Externí snímač může být umístěn kdekoli rozvaděči pro přesné měření
teploty vlhkosti vzduchu. Teplovzdušný ventilátor integrovaným
hygrostatem vybaven externím čidlem.
Model termostatem dispozici vnitřním nebo vnějším snímačem.stego.2018
|
Technické
změny,
chyby
a
opomenutí
vyhrazeny.32
150
142,50
75
168
179
99
M
INT
EXT
-
+
STEGO KATALOG PRODUKTŮ
Kompaktní vysokovýkonný teplovzdušný ventilátor zabraňuje tvorbě kondenzace nebo mrazu zajišťuje rovnoměrné
rozložení distribuované teploty vzduchu uvnitř skříní elektrickými elektronickými součástmi., podložka nutná
Montážní poloha vodorovná (výstuperm vzduchu vzhůru)
Rozměry 179 168 mm
Hmotnost cca 1,3 kg
Provozní teplota -20 +75 (-4 +167 °F)
Skladovací teplota -40 +80 (-40 +176 °F)
Provozní/Skladovaci vlhkost max.07. relativní vlhkosti (nekondenzačni)
Stupeň krytí/Třída ochrany IP20 (dvojitá izolace)
Schválení VDE, File No.
www.
Schéma připojení

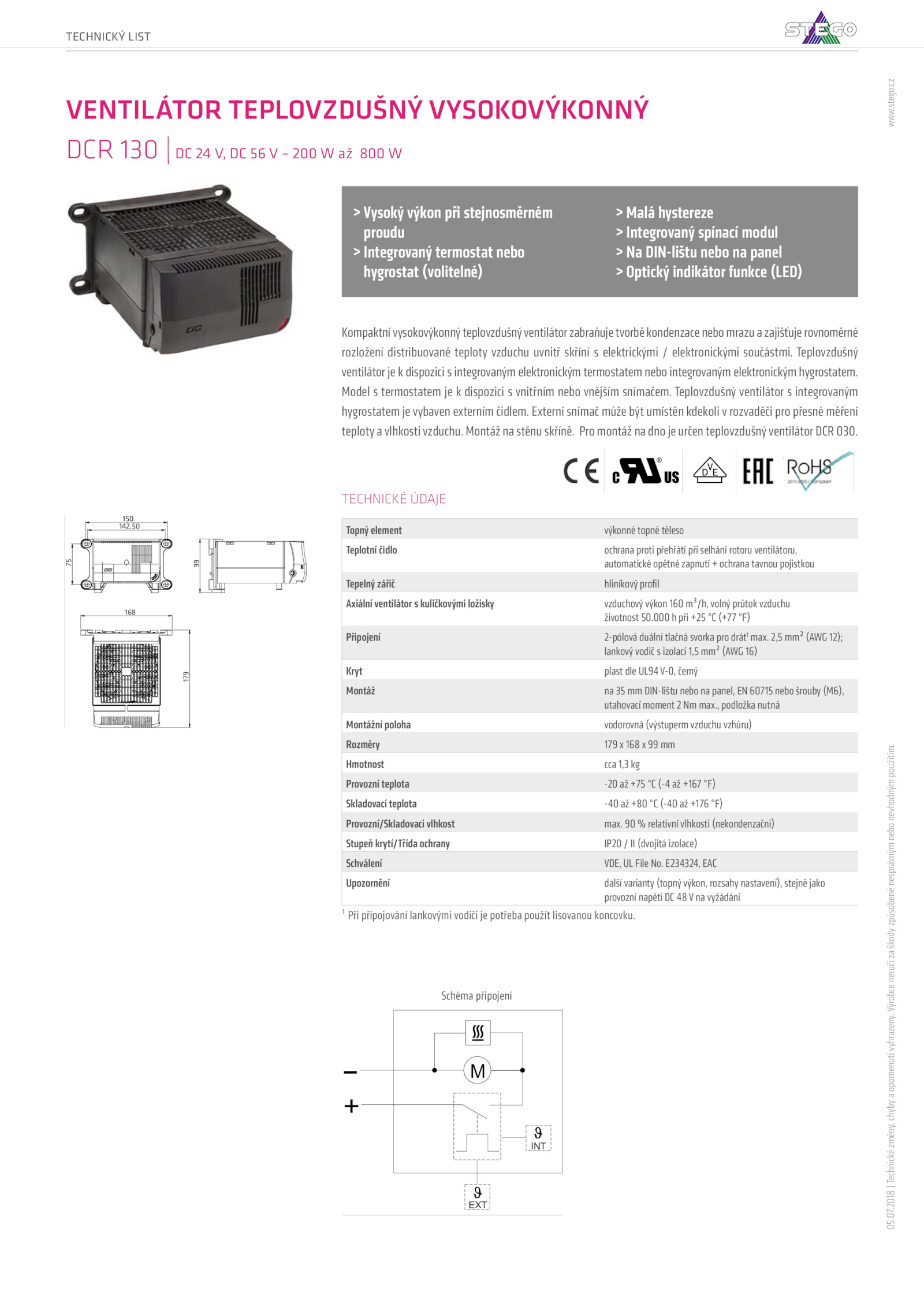

VENTILÁTOR TEPLOVZDUŠNÝ VYSOKOVÝKONNÝ
DCR 130 |DC 200 800 W
TECHNICKÉ ÚDAJE
Topný element výkonné topné těleso
Teplotní čidlo ochrana proti přehřátí při selhání rotoru ventilátoru,
automatické opětné zapnutí ochrana tavnou pojistkou
Tepelný zářič hliníkový profil
Axiální ventilátor kuličkovými ložisky vzduchový výkon 160 m³/h, volný průtok vzduchu
životnost 50.000 při +25 (+77 °F)
Připojení 2-pólová duální tlačná svorka pro drát1
max. E234324, EAC
Upozornění další varianty (topný výkon, rozsahy nastavení), stejně jako
provozní napětí vyžádání
¹ Při připojování lankovými vodiči potřeba použít lisovanou koncovku.
Výrobce
neručí
za
škody
způsobené
nesprávným
nebo
nevhodným
použitím.cz
. Montáž stěnu skříně.
>
> Vysoký výkon při stejnosměrném
proudu
>
> Integrovaný termostat nebo
hygrostat (volitelné)
>
> Malá hystereze
>
> Integrovaný spínací modul
>
> DIN-lištu nebo panel
>
> Optický indikátor funkce (LED)
TOPENÍ
TECHNICKÝ LIST
05. Teplovzdušný
ventilátor dispozici integrovaným elektronickým termostatem nebo integrovaným elektronickým hygrostatem
