Celý panel lze pomocí zemnicího šroubu propojit
s centrálním zemnicím bodem rozvaděči.
Panel zástavné výšce 19" umožňuje optimální umístění
a propojení těchto většinou silových prvků rozvaděči,
a odděleně ostatního zařízení kabeláže.
rozsah dodávky:
skládá následujících dílů
– základna DiN lištou uzemňovacím šroubem
– přední kryt
– montážní materiál pro upevnění předního krytu
Kapacita panelu:
– modulárních přístrojů šířce 17,5 mm
rozměry:
– výška: 133 (3U)
– šířka: 19" (šířka vnitřního prostoru 430 mm)
– hloubka: mm
Materiál:
– ocelový pozinkovaný plech al-Zn lakovaný práškovou barvou
v odstínu šedá ral 7035 nebo černá ral 9005
označení Popis
rail-3u-din instalační panel DiN lištou 19" rozvaděče, ral 7035
rail-3u-din-bK instalační panel DiN lištou 19" rozvaděče, ral 9005
VVr-42-b
VVr-42-b Příklad osazení
.ROZVADĚČE
OPTICKÁ
KABELÁŽ
METALICKÁ
KABELÁŽ
O
SOLARIXU
189
19" standard
PŘÍSluŠenSTvÍ

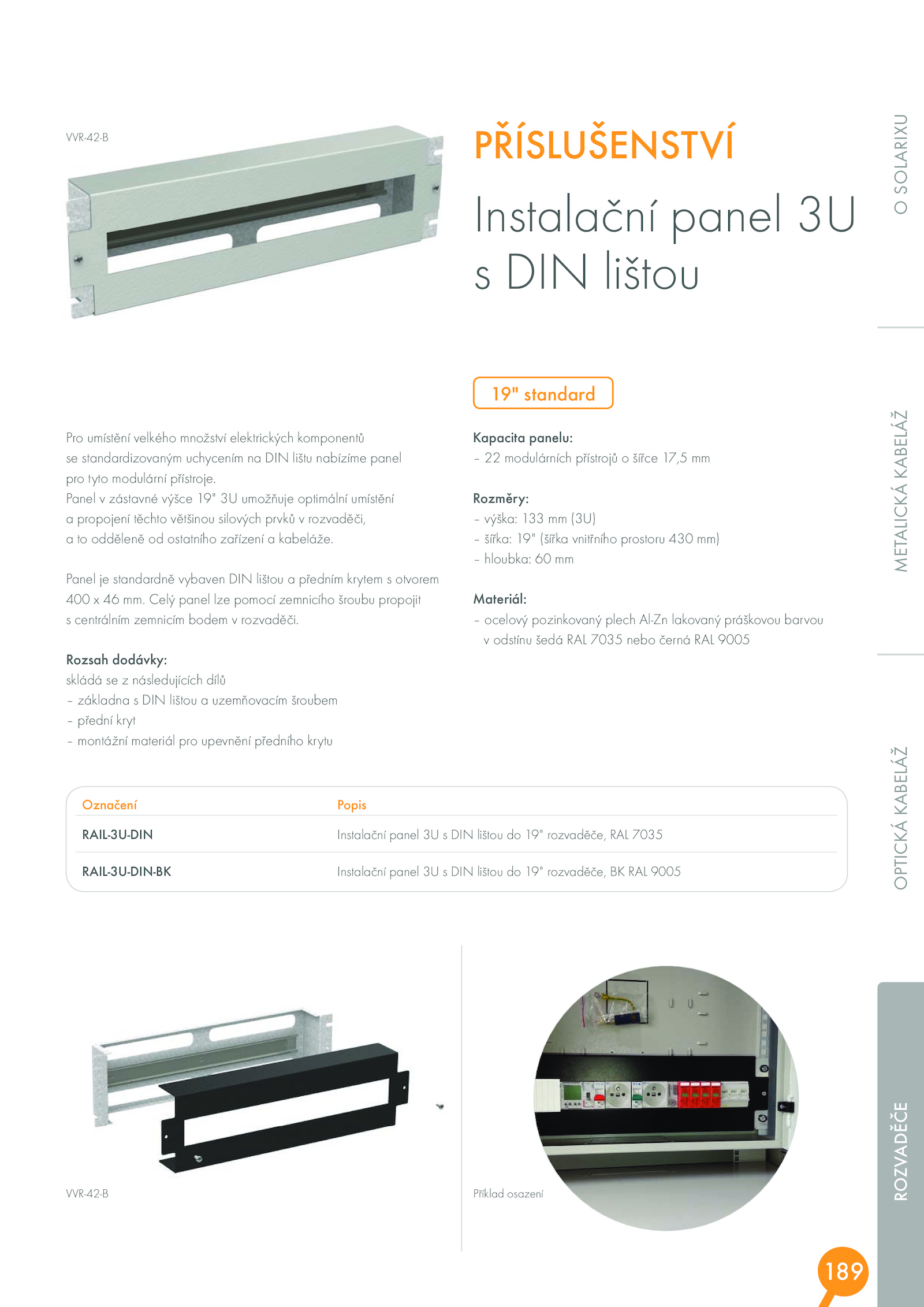

instalační panel 3U
s DiN lištou
Pro umístění velkého množství elektrických komponentů
se standardizovaným uchycením DiN lištu nabízíme panel
pro tyto modulární přístroje.
Panel standardně vybaven DiN lištou předním krytem otvorem
400 mm
