Sedna
SEDNA

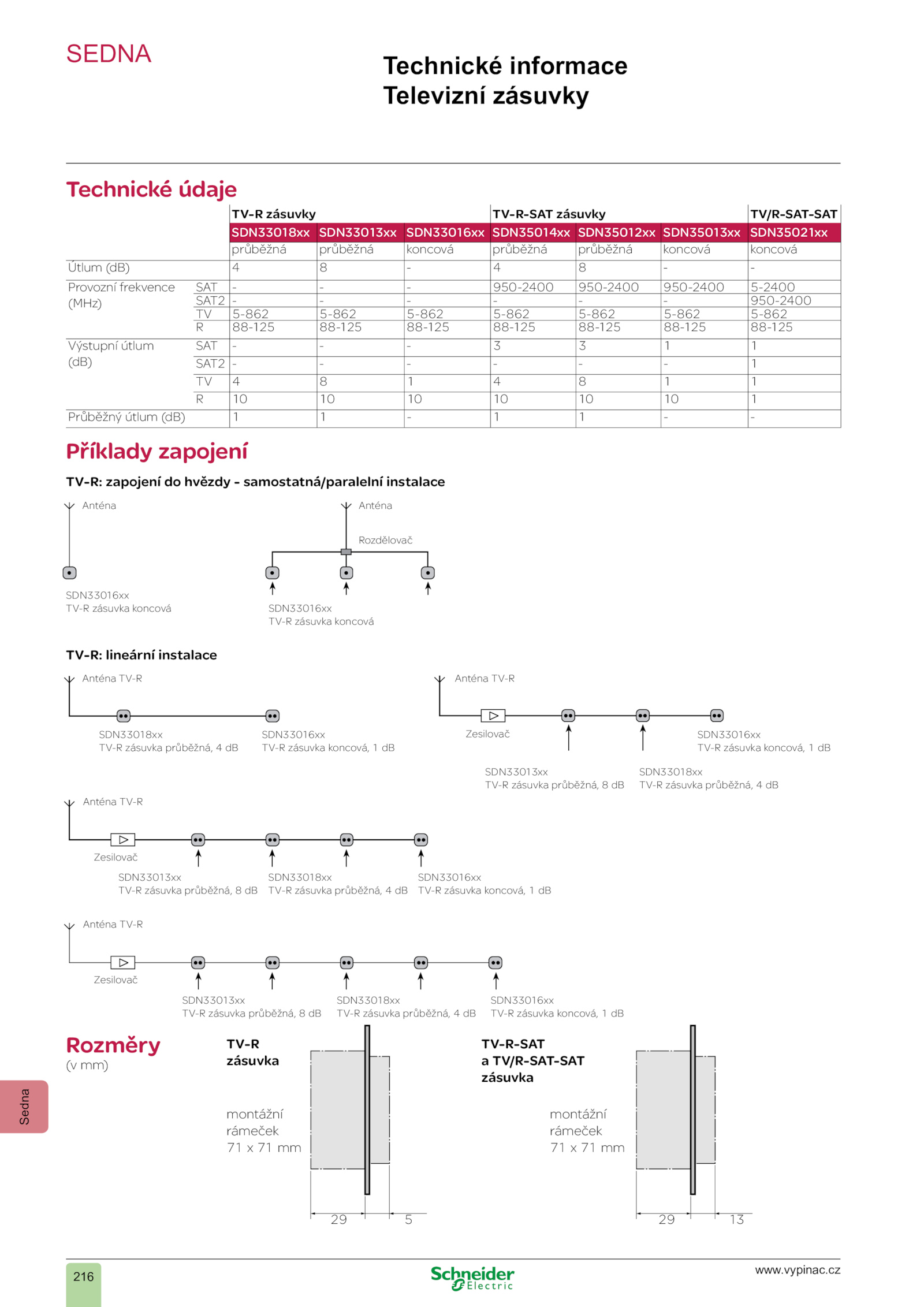

.Technické informace
Televizní zásuvky
Příklady zapojení
Rozměry
(v mm)
TV-R: zapojení hvězdy samostatná/paralelní instalace
Anténa Anténa
Rozdělovač
SDN33016xx
TV-R zásuvka koncová SDN33016xx
TV-R zásuvka koncová
TV-R: lineární instalace
Anténa TV-R Anténa TV-R
SDN33018xx
TV-R zásuvka průběžná, dB
SDN33016xx
TV-R zásuvka koncová, dB
SDN33018xx
TV-R zásuvka průběžná, dB
SDN33016xx
TV-R zásuvka koncová, dB
SDN33013xx
TV-R zásuvka průběžná, dB
Zesilovač
Anténa TV-R
Zesilovač
Anténa TV-R
Zesilovač
SDN33018xx
TV-R zásuvka průběžná, dB
SDN33016xx
TV-R zásuvka koncová, dB
SDN33013xx
TV-R zásuvka průběžná, dB
SDN33018xx
TV-R zásuvka průběžná, dB
SDN33016xx
TV-R zásuvka koncová, dB
SDN33013xx
TV-R zásuvka průběžná, dB
Technické údaje
TV-R zásuvky TV-R-SAT zásuvky TV/R-SAT-SAT
SDN33018xx SDN33013xx SDN33016xx SDN35014xx SDN35012xx SDN35013xx SDN35021xx
průběžná průběžná koncová průběžná průběžná koncová koncová
Útlum (dB) -
Provozní frekvence
(MHz)
SAT 950-2400 950-2400 950-2400 5-2400
SAT2 950-2400
TV 5-862 5-862 5-862 5-862 5-862 5-862 5-862
R 88-125 88-125 88-125 88-125 88-125 88-125 88-125
Výstupní útlum
(dB)
SAT 1
SAT2 1
TV 1
R 1
Průběžný útlum (dB) -
29 5
montážní
rámeček
71 mm
TV-R-SAT
a TV/R-SAT-SAT
zásuvka
TV-R
zásuvka
29 13
montážní
rámeček
71 mm
