Způsob šroubového připojení
Způsob bezšroubového připojení
RJ12
RJ11
1 6
5
4
3
2
Číslo svorky
RJ11/RJ12
Symbol
a barva T
1
2
Zapojení
.
Technická data
b 6svorkové konektory (RJ11 nebo RJ12) šroubovým
nebo bezšroubovým spojením, oba jsou zařazeny kategorii
3, což znamená, jsou navrženy pro přenosovou rychlost
do Mb/s
b jednopárová linka připojena L2, ISDN, ADSL
a jiné čtyřvodičové systémy (dva páry) jsou připojeny
do L1-L2 TX-TS
Rozměry (mm)
Telefonní zásuvka
se šroubovými svorkami
Telefonní zásuvka
s bezšroubovými svorkami
Standardní Přenos Přídavný zvonek Přídavný zvonek
zpětný hovor bez kondenzátoru kondenzátorem
Telefon
Telefon
Telefon
Telefon
TX TS
T 2
L2 L1
TX TS
T 2
L2 L1
TX TS
T 2
L2 L1
TX TS
T 2
L2 L1
12
23 36
26
12
23 36
26
Zapojovací svorky: šroubové svorky pro pevné kabely 0,2 mm2
.
b 6svorkové zásuvky jsou vhodné pro nové instalace odpo-
vídající novým obecným telekomunikačním normám (CTI),
které udávájí, Terminal Access Database (TAD) musí být
vybavena 6svorkovým zvonkovým female konektorem.cz
165
UNICA
Technické
informace

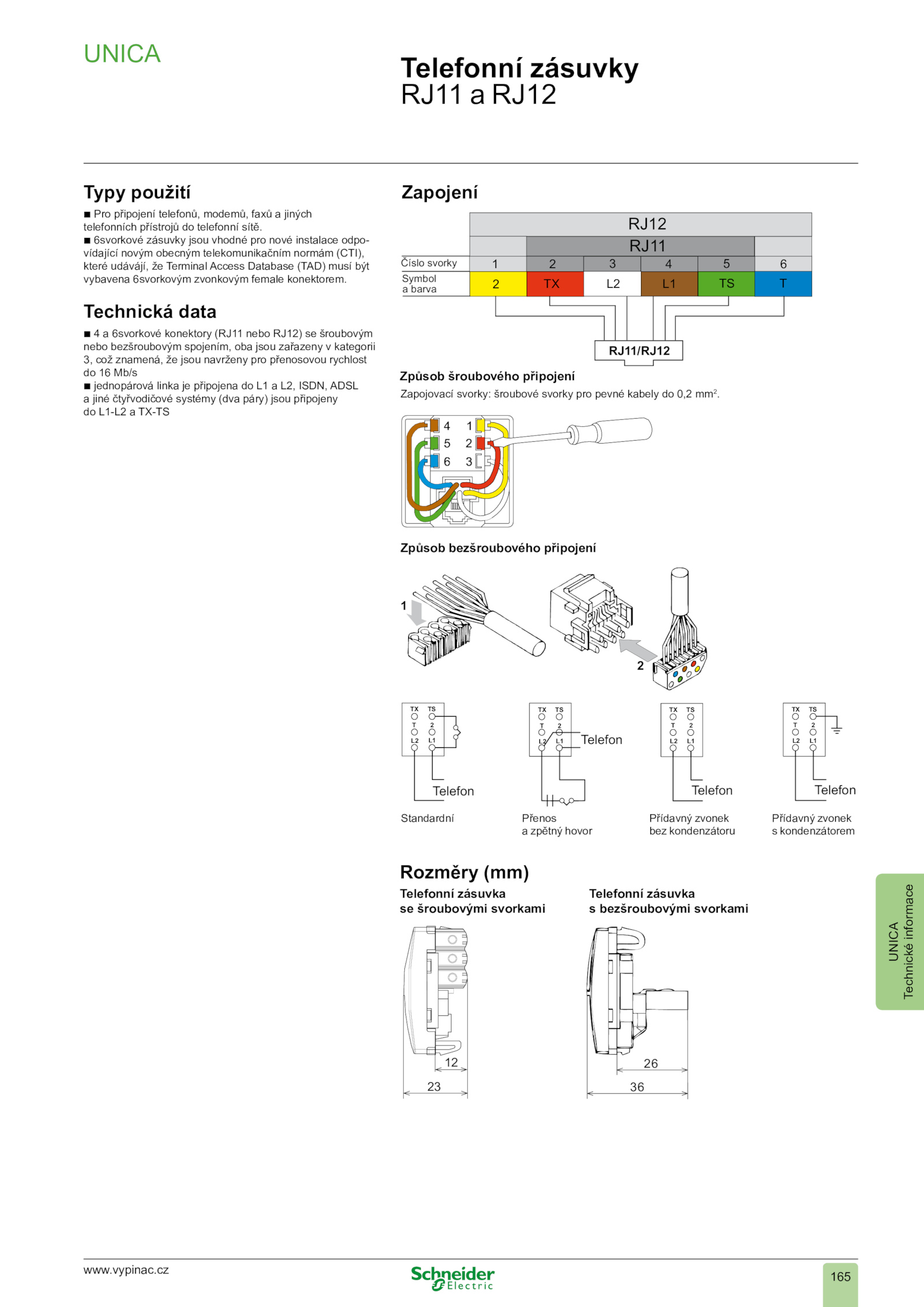

Telefonní zásuvky
RJ11 RJ12
Typy použití
b Pro připojení telefonů, modemů, faxů jiných
telefonních přístrojů telefonní sítě.UNICA
